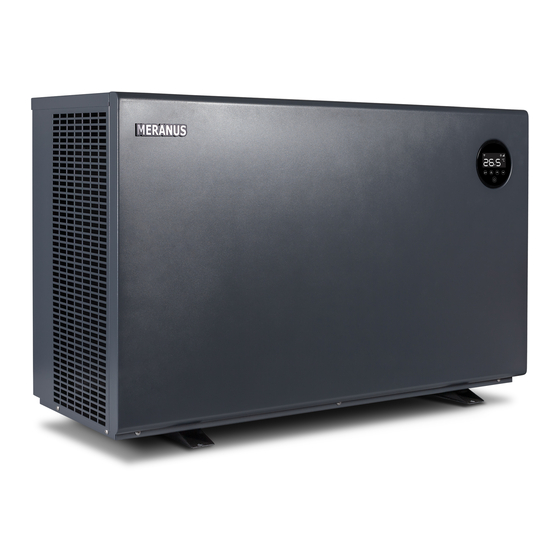

Inhaltszusammenfassung für Meranus MSC90
- Seite 1 INVERTER SCHWIMMBADWÄRMEPUMPE BENUTZERHANDBUCH...
- Seite 3 Inhalt A. Vorwort B. Sicherheitsvorkehrungen 1. Warnung 2. Achtung 3. Sicherheit C. Ihre Wärmepumpe 1. Transport 2. Zubehör 3. Eigenschaften 4. Betriebsbedingungen und Betriebsbereich 5. Vorstellung der verschiedenen Betriebsmodi 6. Technische Parameter 7. Maße D. Installationsanleitung 1. Installationshinweis 2. Verkabelung 3.
- Seite 4 A. Vorwort Vielen Dank, dass Sie sich für unsere besonders leise und energiesparende Poolwärmepumpe mit Inverter Technologie entschieden haben. Sie ist die ideale Lösung für eine umweltfreundliche Poolheizung. Wir wünschen Ihnen viel Freude mit Ihrer Poolheizung.
-
Seite 5: Sicherheitsvorkehrungen
B. Sicherheitsvorkehrungen Wir stellen Ihnen in diesem Handbuch wichtige Sicherheitshinweise zu Ihrer Heizung vor. Bitte lesen und befolgen Sie alle Sicherheitshinweise. 1. Warnung a. Das WARNZEICHEN weist auf Gefahren bei unsachgemäßer Handhabung des Produktes hin. b. Arbeiten am Kältekreis dürfen nur von zugelassenen Fachbetrieben durchgeführt werden. - Seite 6 2. Achtung a. Bitte lesen Sie die folgende Anleitung vor der Installation, dem Gebrauch und der Wartung sorgfältig durch. b. Die Installation darf nur von Fachkräften und gemäß den Vorgaben in diesem Handbuch vorgenommen werden. c. Vor der Inbetriebnahme des Gerätes muss eine Dichtheitsprüfung der Schwimmbadverrohrung vorgenommen werden.
-
Seite 7: Ihre Wärmepumpe
C. Ihre Wärmepumpe 1. Transport a. Stellen Sie das Gerät stets aufrecht b. Heben Sie das Gerät nie an den Überwurfmuttern an (andernfalls kann der Titan-Wärmetauscher der Pumpe beschädigt werden) 2. Zubehör: Anschlussverschraubung Kondensat - Ablauf 3. Eigenschaften DC Twin-rotary Inverter Kompressor von Mitsubishi Bürstenloser DC-Lüftermotor Elektronisches Expansionsventil Heißgasabtauung über 4 Wege Saginomiya... - Seite 8 4. Betriebsbedingungen und Betriebsbereich: Lufttemperaturbereich: -10℃～43℃ Heizbereich: 18℃～35℃ Kühltemperatur - Einstellbereich: 12℃～30℃ Die Heizungspumpe erbringt ihre optimale Leistung bei einer Lufttemperatur von 15℃～25℃ 5. Vorstellung der verschiedenen Betriebsmodi: Die Heizungspumpe verfügt über zwei Einstellungen: Boost und Silence Diese haben unter unterschiedlichen Bedingungen verschiedene Vorteile. Modus Modus Vorteil...
- Seite 9 6. Technische Parameter Modell MSC90 MSC130 MSC170 MSC260S BETRIEBSBEDINGUNGEN: Luft 27°C/ Wasser 27°C/ Feuchtigkeit 80% Heizkapazität (kW) 13.0 17.0 26.0 COP-Spanne 14~6.6 14.5~6.6 15~6.5 15~6.8 BETRIEBSBEDINGUNGEN: Luft 15°C/ Wasser 26°C/ Feuchtigkeit 70% Heizkapazität (kW) 11.5 17.0 COP-Spanne 7.0~4.4 7.5~4.5 7.8~4.6 7.5~4.6...
- Seite 10 7. Maße Name Größe (mm) Modell MSC90 MSC130 MSC170 1060 MSC260S 1060 ※Die obigen Daten können unangekündigt geändert werden. Achtung: Bei dieser Zeichnung handelt es sich lediglich um eine Darstellung der Spezifikationen der Poolheizung zum Zweck der Installation durch den Techniker und zur reinen Orientierung. Das Produkt...
- Seite 11 D. Installationsanleitung 1. Installationshinweis Die Wärmepumpe darf nur von Fachkräften installiert werden. Benutzer können diese nicht selbst installieren, da die Wärmepumpe sonst beschädigt werden und ein Risiko für die Sicherheit ihrer Benutzer darstellen könnte. a. Aufstellung und Maße Die Inverter-Poolheizungspumpe sollte an einem gut belüfteten Ort aufgestellt werden. Kugelhahn Automatische Wasserdesinfektion...
- Seite 12 1) Der Rahmen muss mit Einschlaganckern (M10) in einem Betonfundament oder einer Halterung fixiert werden. 2) Bitte platzieren Sie keine Gegenstände vor dem Gerät, welche den Luftstrom in das und aus dem Gerät blockieren könnten, und halten Sie das Gerät in einem Umkreis von 50cm frei von Hindernissen, andernfalls kann die Effizienz der Heizung gemindert oder gar völlig verhindert werden;...
- Seite 13 Sicherung 400V 50Hz Trennschalter Erdung Hinweis: 1) Muss fest verdrahtet sein, Stecker-Verbindung ist nicht zulässig. 2) Die Schwimmbadwärmepumpe muss fachgerecht geerdet sein. 4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen MODELL MSC90 MSC130 MSC170 MSC260S Nennstrom (A) 10.5 14.5 Trennschalter Nennfehlstrom (mA) Sicherung (A) 10.5...
- Seite 14 einem Kabel von mehr als 10m Länge ist der Kabeldurchmesser zu erhöhen. Das Signalkabel kann auf bis zu maximal 50m verlängert werden. E. Betriebsanleitung 1. Steuerung Symbol Bezeichnung Funktion Wärmepumpe AN / AUS AN / AUS Wifi Einstellungen Automatik Heizen / Kühlen – Modus Entsperren / Heiz –...
- Seite 15 2. Betriebsanleitung a.*Bildschirmsperre* 1) Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu sperren oder zu entsperren. 2) Automatische Bildschirmsperre: Nach 30 Sekunden Nichtbenutzung b. Angeschaltet: Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu entsperren, drücken Sie , um das Gerät anzuschalten.
- Seite 16 e. W-LAN Halten Sie 5 Sekunden lang gedrückt und geben Sie nachdem ein Signalton erklingt die W-LAN-Verbindung ein Wenn die APP sich erfolgreich ins W-LAN einwählt: leuchtet; Wenn Sie das Gerät mit der APP kontrollieren: blinkt f. Defrosting 1) Aktives Abtauen: Beim Abtauen der Maschine blinkt " ";...
- Seite 17 F. Testlauf 1. Inspizieren Sie die Wärmepumpe vor dem Einsatz a. Der Ventilator und die Ausgänge sind nicht blockiert. b. Überprüfen Sie die Verrohrungsanschlüsse sowie die Einstellung des Bypasses. c. Überprüfen Sie die Verkabelung anhand des Schaltplans und des Erdungsanschlusses. d.
-
Seite 18: Wartung
G. Wartung AUS, Schalten Sie die Heizung unbedingt bevor Sie das Gerät reinigen, untersuchen oder reparieren 1. Wenn Sie im Winter nicht schwimmen: a. Nehmen Sie das Gerät vom Stromnetz, um eine Beschädigung zu verhindern. b. Lassen Sie das Wasser aus dem Gerät ablaufen. c. -
Seite 19: Lösungen Für Häufiger Auftretende Probleme
eine Sicherheitsinspektion durchzuführen. H. Lösungen für häufiger auftretende Probleme 1, Reparaturanleitung ----------------------------------------------------------------------------------------------------------------------------------------- WARNUNG: Wenn das Gerät repariert werden muss, wenden Sie sich bitte an Ihren Schwimmbad – Fachhandel. Servicepersonal erforderlich Jeder, der mit einem Kühlmittelkreislauf arbeitet oder einen Kühlmittelkreislauf unterbricht, sollte über ein entsprechendes Zertifikat einer akkreditierten Zulassungsstelle verfügen, das ihn zum sicheren Umgang mit Kühlmitteln auf der Grundlage der branchenanerkannten Bewertungskriterien befähigt. - Seite 20 1. Fehlerhaftes Schalterverhalten. 2. Die Sicherung spring häufig heraus oder der Fehlstromschutzschalter wird häufiger aktiviert Schutz- & Fehlercode Display Keine Fehleranzeige Kein Durchfluß Stromzufuhr außerhalb des Betriebsbereichs Zu große Temperaturdifferenz zwischen Wasserzufuhr und -ausfuhr (Schutz vor unzureichender Wasserfluss) Umgebungstemperatur zu hoch oder zu niedrig Frostschutzmittel-Erinnerung Display Fehleranzeige...
-
Seite 21: Schaltplan Für Die Elektrische Verdrahtung (Optional)
I. Schaltplan für die elektrische Verdrahtung (optional) Wasserpumpe: 230 V Spannung, ≤ 500 W Leistung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Erdung Stromversorgung 230V~/50Hz Pumpe Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Stromversorgung 230V~/50Hz Erdung... - Seite 22 Wasserpumpe: 230 V Spannung, >500W Leistung Unterbrecher / Sicherung Netzkabel (Bauseits vom Kunden) Erdung Stromversorgung 230V~/50Hz Pumpe Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung 230V~/50Hz Erdung...
-
Seite 23: Wasserpumpe: 400V Spannung
Wasserpumpe: 400V Spannung Unterbrecher / Sicherung (Bauseits vom Kunden) Netzkabel Stromversorgung 400V~/50Hz Erdung Pumpe Pumpe Unterbrecher / Sicherung (Bauseits vom Kunden) Schütz Stromversorgung 400V~/50Hz Erdung... - Seite 24 Verdrahtung Pumpe zu Wärmepumpe 1: Zeitschaltuhr Pumpe / Filtersteuerung 2: Verdrahtung Pumpe zu Wärmepumpe Hinweis: Der Installateur sollte 1 parallel mit 2 verbinden (siehe Abbildung oben). Zum Starten der Wasserpumpe ist muß 1 oder 2 geschlossen sein. Um die Wasserpumpe zu stoppen, müssen sowohl 1 als auch 2 getrennt sein.
-
Seite 25: Wifi-Betrieb
J. Wifi-Betrieb... - Seite 29 AQ02MC-R32...
