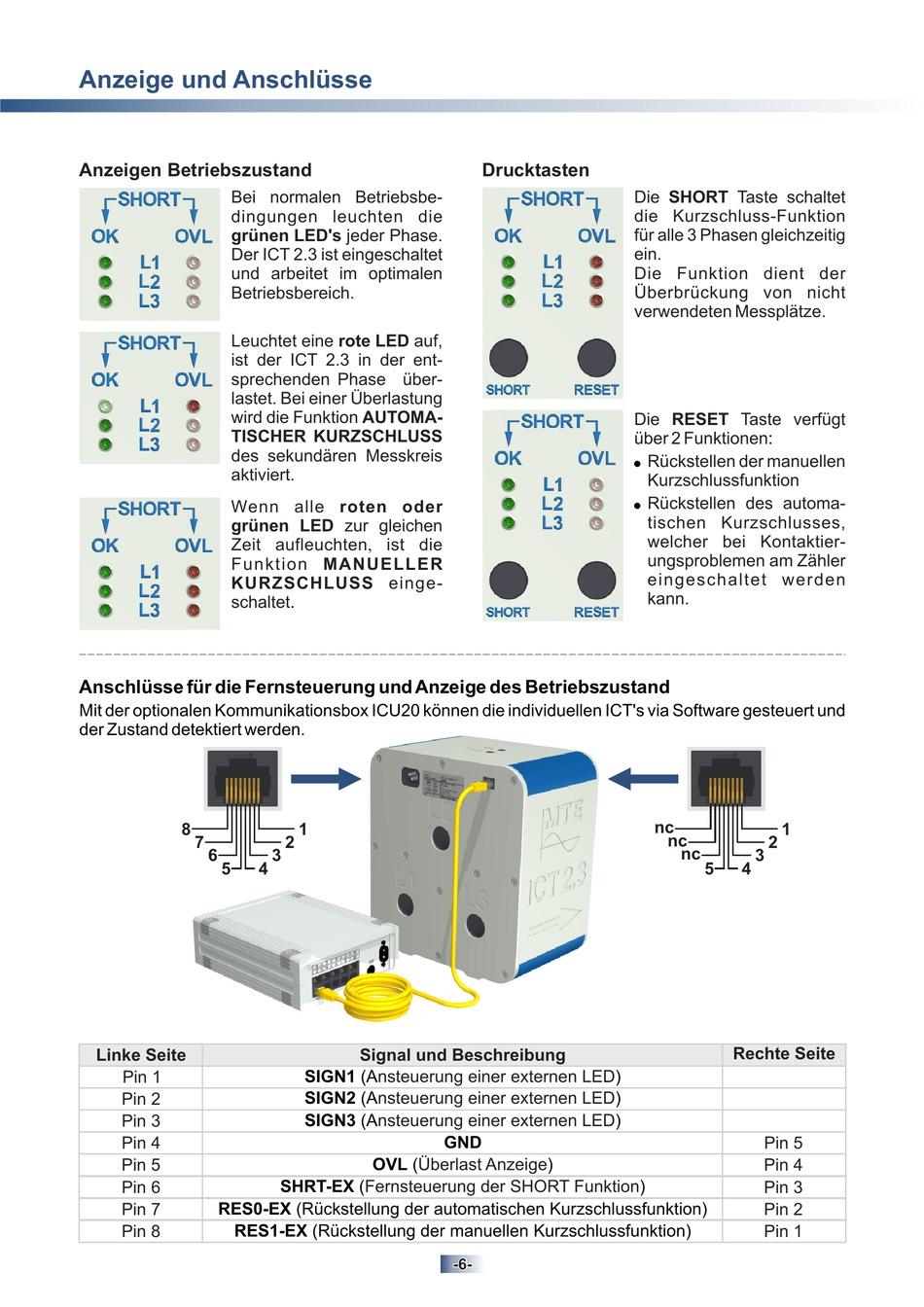

MTE ICT 2.3 Anschluss Seite 6

Anzeige und Anschlüsse
Anzeigen Betriebszustand
Bei normalen Betriebsbe-
dingungen leuchten die
grünen LED's jeder Phase.
Der ICT 2.3 ist eingeschaltet
und arbeitet im optimalen
Betriebsbereich.
Leuchtet eine rote LED auf,
ist der ICT 2.3 in der ent-
sprechenden Phase über-
lastet. Bei einer Überlastung
wird die Funktion AUTOMA-
TISCHER KURZSCHLUSS
des sekundären Messkreis
aktiviert.
Wenn alle roten oder
grünen LED zur gleichen
Zeit aufleuchten, ist die
Funktion MANUELLER
KURZSCHLUSS einge-
schaltet.
Anschlüsse für die Fernsteuerung und Anzeige des Betriebszustand
Mit der optionalen Kommunikationsbox ICU20 können die individuellen ICT's via Software gesteuert und
der Zustand detektiert werden.
8
7
6
5
Linke Seite
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
RES0-EX (Rückstellung der automatischen Kurzschlussfunktion)
Pin 7
Pin 8 RES1-EX (Rückstellung der manuellen Kurzschlussfunktion)
1
2
3
4
Signal und Beschreibung
SIGN1 (A nsteuerung einer externen LED
SIGN2 (A nsteuerung einer externen LED
SIGN3 (A nsteuerung einer externen LED
OVL ( Überlast Anzeige
SHRT-EX ( Fernsteuerung der SHORT Funktion
Drucktasten
)
)
)
GND
)
-6- -6-
Die SHORT Taste schaltet
die Kurzschluss-Funktion
für alle 3 Phasen gleichzeitig
ein.
Die Funktion dient der
Überbrückung von nicht
verwendeten Messplätze.
Die RESET Taste verfügt
über 2 Funktionen :
Rückstellen der manuellen
!
Kurzschlussfunktion
Rückstellen des automa-
!
tischen Kurzschlusses,
welcher bei Kontaktier-
ungsproblemen am Zähler
eingeschaltet werden
kann.
nc
1
nc
2
nc
3
5 4
Rechte Seite
Pin 5
Pin 4
) Pin 3
Pin 2
Pin 1
