ICT 2.3 Stromtrennwandler
Der dreiphasige Stromtrennwandler ICT 2.3 wird auf Mehrplatz-Prüfeinrichtungen eingesetzt, wenn
Dreiphasenzähler mit geschlossenen Verbindungen zwischen Strom- und Spannungsmesskreis
(Eichverbindungen) geprüft werden müssen. Zähler mit geschlossener Eichverbindung werden immer
mehr eingesetzt.
Wenn die Eichverbindungen der Prüflinge nicht geöffnet werden können, stellen diese an jedem
Prüfplatz eine unerwünschte Verbindung zwischen Spannungs- und Strompfad dar.
Die zur Entkopplung der Pfade erforderliche Potenzialtrennung wird mit Transformatoren mit einem
Übersetzungsverhältnis von 1:1 im Stromkreis erreicht. Jeder Messplatz und jede Phase wird mit einem
Stromtransformator ausgerüstet.
Auf diese Art wird jeder Prüfling mit einem isolierten Prüfstrom versorgt, der Betrags-und Winkelfehler
der Übertragung ist sehr klein. Der ICT2.3 kann auch für die Messung von Einphasenzähler mit
geschlossener Eichverbindung verwendet werde.

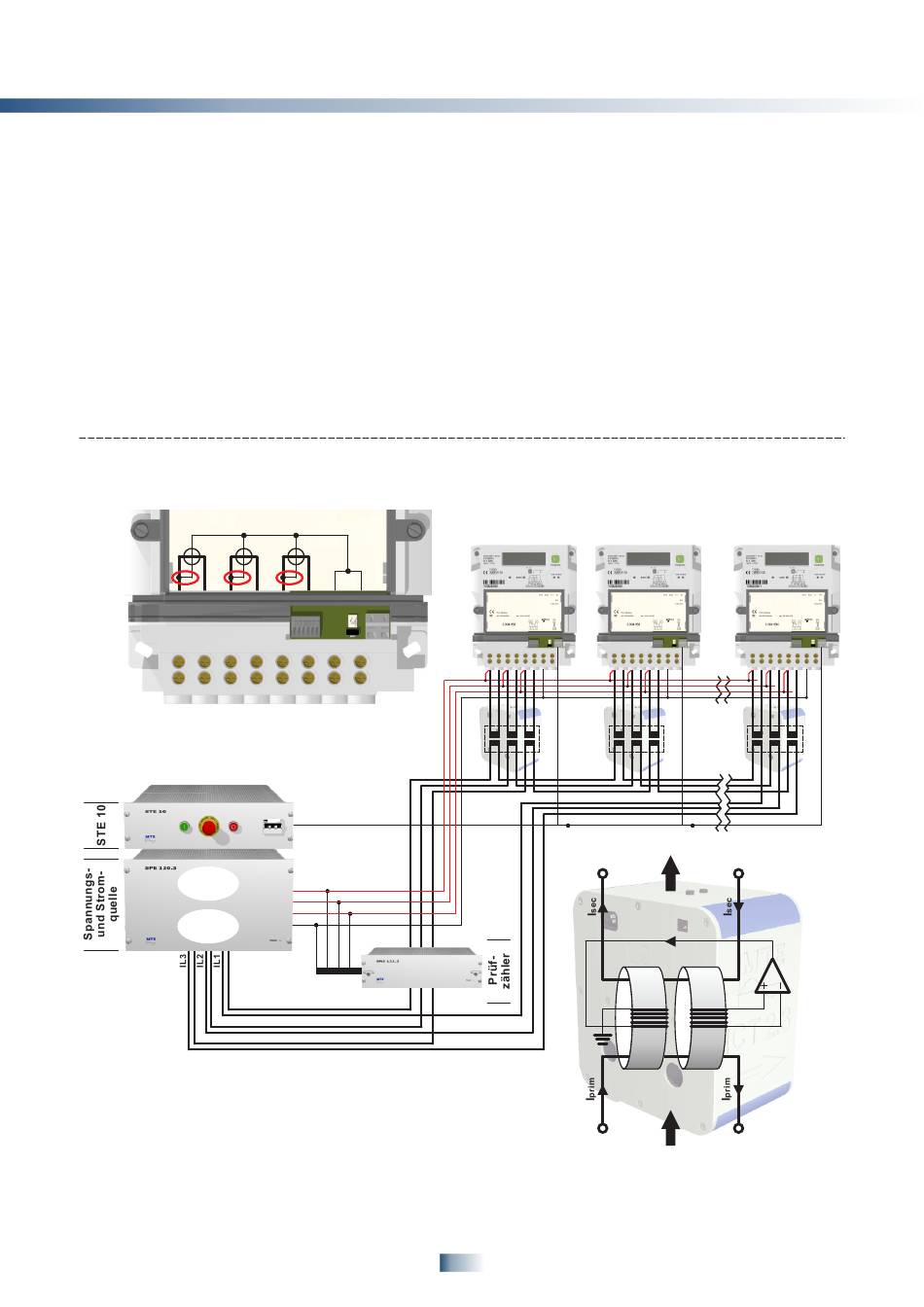

Blockdiagramm
Geschlossene
Eichverbindungen
UL1-UL3
IL1-IL3
Tarif-
kreise
UL1
UL2
UL3
UN
-2- -2-
Zähler 1 Zähler 2
Prüfling
I
comp
Stromquelle
Zähler n
