MTE ICT 2.3 Anschluss Seite 4

ICT Verwendung und Anschluss auf der Prüfstation

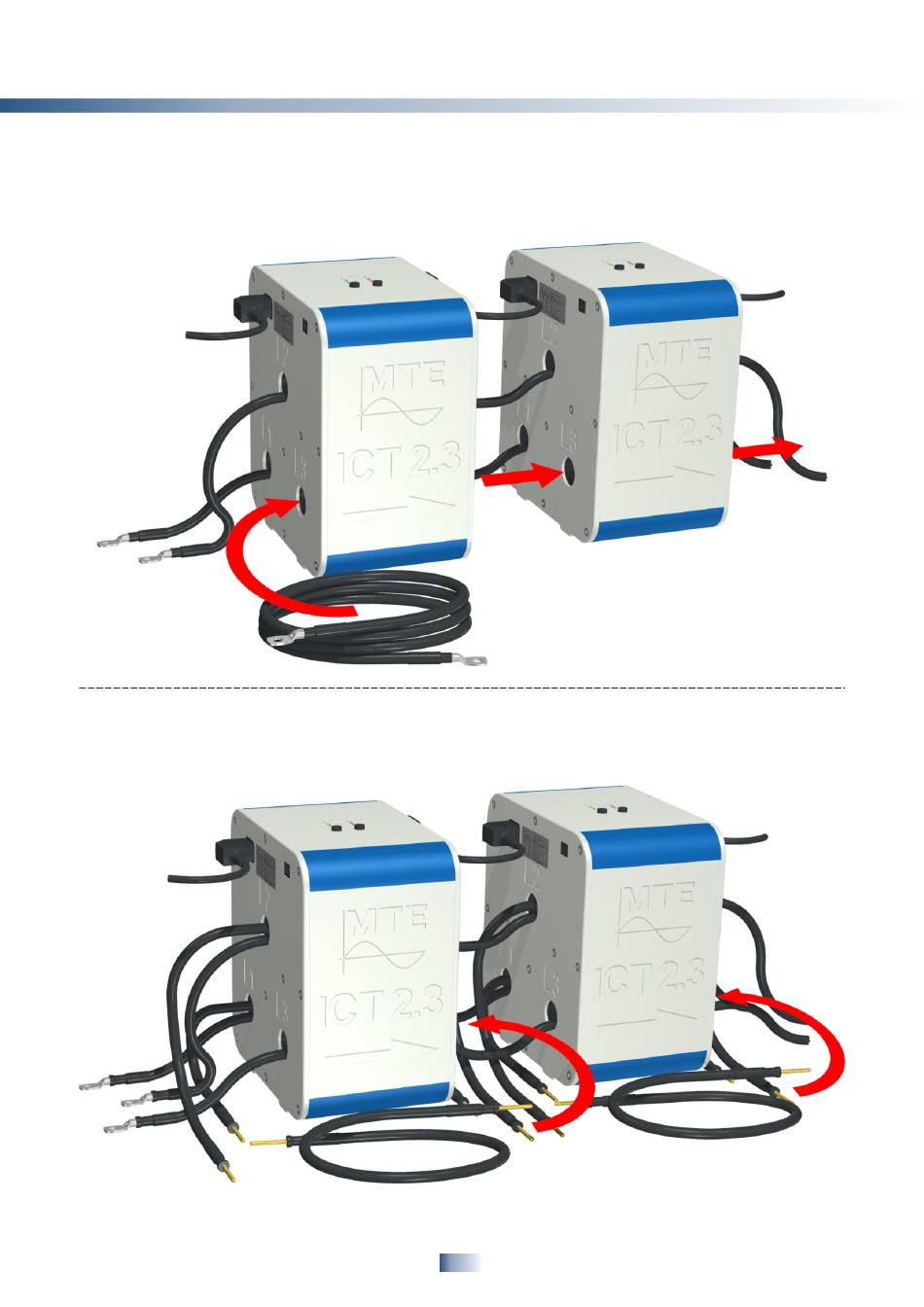

Anschluss der Betriebsspannung an die ICT, wobei der erste ICT an das Netz und die weiteren
Stromwandler über Verbindungskabel angeschlossen werden. Für den Primärmesskreis wird in für jede
Phase ein langes Kabel durch die entsprechende Durchführung der ICT's eingezogen und mit den
Anschlussklemmen des Prüfgestells verbunden.
Der sekundäre Anschluss jeder Phase erfolgt mittels eines Stromkabels, wobei die gleiche
Stromrichtung wie der sekundäre Messkreis beachtet werden muss. Bei einer Neulieferung einer
Prüfstation ist die Länge der Kabel für die Verwendung mit und ohne ICT's ausgelegt.
