Inhaltszusammenfassung für MTE ICT 2.3

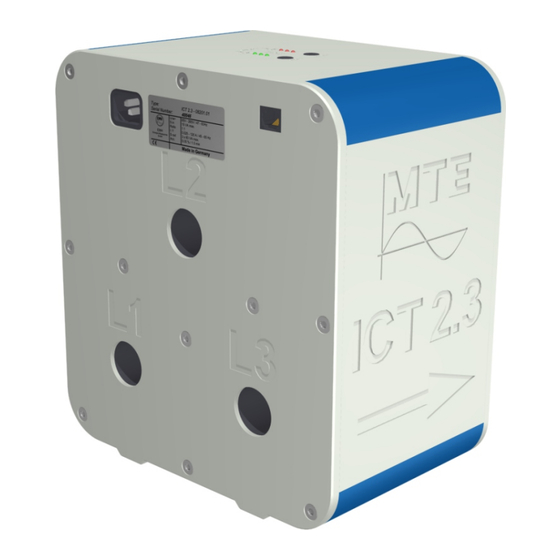

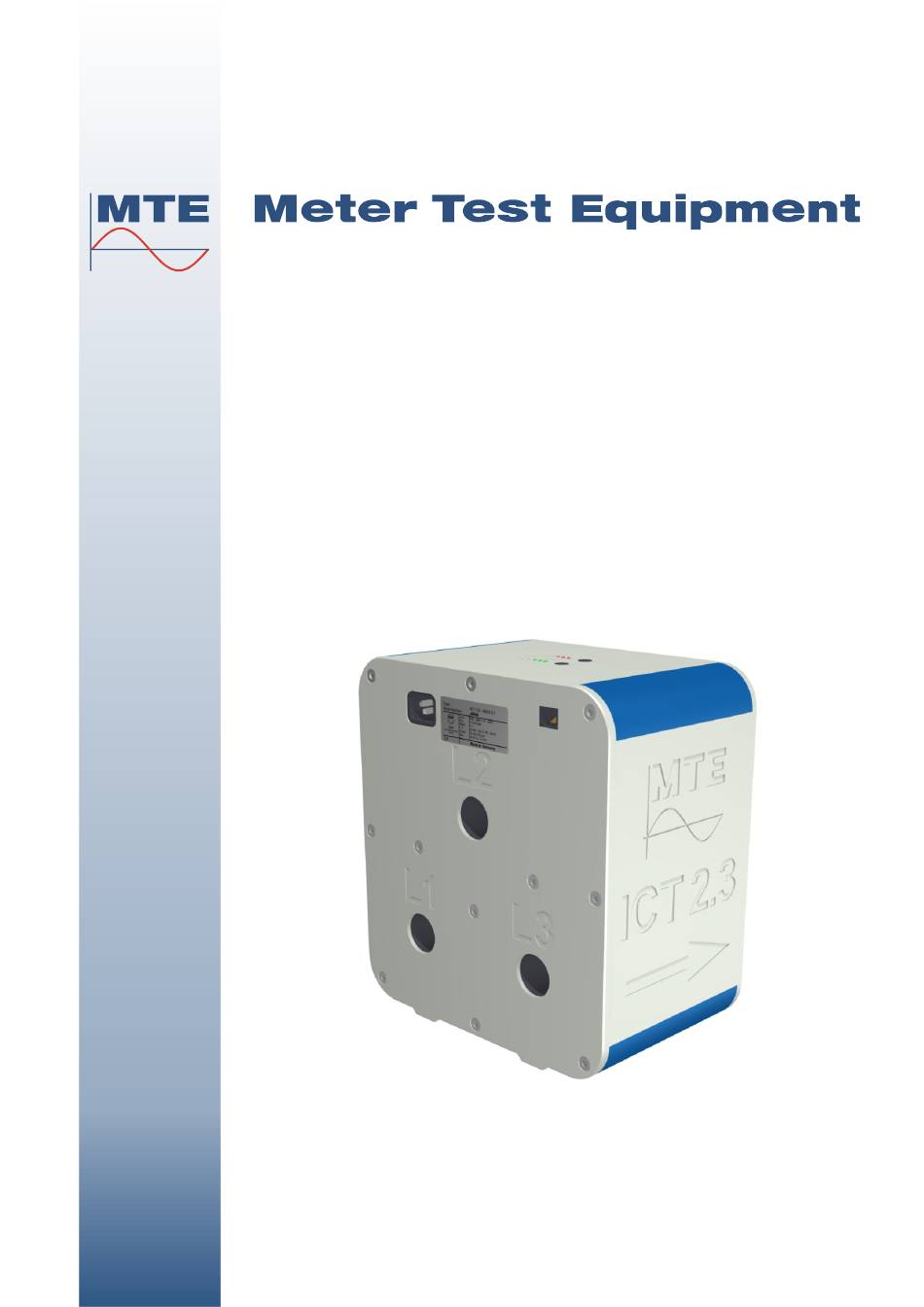

- Seite 1 ICT 2.3 Dreiphasiger Stromtrennwandler...
- Seite 2 ICT 2.3 Stromtrennwandler Der dreiphasige Stromtrennwandler ICT 2.3 wird auf Mehrplatz-Prüfeinrichtungen eingesetzt, wenn Dreiphasenzähler mit geschlossenen Verbindungen zwischen Strom- und Spannungsmesskreis (Eichverbindungen) geprüft werden müssen. Zähler mit geschlossener Eichverbindung werden immer mehr eingesetzt. Wenn die Eichverbindungen der Prüflinge nicht geöffnet werden können, stellen diese an jedem Prüfplatz eine unerwünschte Verbindung zwischen Spannungs- und Strompfad dar.
- Seite 3 Anschluss der Strommesskreise der Zähler Der ICT 2.3 überträgt dem Messstrom mit einem Übersetzungsverhältnis von 1:1. Der Primär- und der Sekundärmesskreis liegen parallel in der gleichen Durchführung des Stromwandlers, wobei von beiden Kreisen nur 1 Windung benötigt wird.
- Seite 4 ICT Verwendung und Anschluss auf der Prüfstation Anschluss der Betriebsspannung an die ICT, wobei der erste ICT an das Netz und die weiteren Stromwandler über Verbindungskabel angeschlossen werden. Für den Primärmesskreis wird in für jede Phase ein langes Kabel durch die entsprechende Durchführung der ICT's eingezogen und mit den Anschlussklemmen des Prüfgestells verbunden.
- Seite 5 QCD 3I oder QCD 3IU erfolgt mit Kabeln, welche auf beiden Seiten mit je einer Ø 6 mm Buchse ausge- rüstet sind. Bei den Schnellanschlussvorrichtungen EMP1.3 werden die Standardverbindungskabel verwendet. Die Kabel- länge wird für die Anwendung mit und ohne ICT 2.3 aus- gelegt.
- Seite 6 Die Funktion dient der und arbeitet im optimalen Überbrückung von nicht Betriebsbereich. verwendeten Messplätze. Leuchtet eine rote LED auf, ist der ICT 2.3 in der ent- sprechenden Phase über- lastet. Bei einer Überlastung wird die Funktion AUTOMA- Die RESET Taste verfügt TISCHER KURZSCHLUSS über 2 Funktionen...
-
Seite 7: Technische Daten
£ ± £ ± (Klasse 0.01) 0.04 % (0.12 %) 0.09 % (0.22 %) 0.49 % (0.99 %) ICT 2.3 + SRS 400.3 £ ± 0.03 % (0.07 %) £ ± 0.05 % (0.12 %) £ ± 0.15 % (0.22 %) £... - Seite 8 MTE Meter Test Equipment AG Landis + Gyr-Strasse 1 09.2017_R03 • P.O. box 7550 • 6302 Zug • Switzerland Technische Änder- Phone +41 (41) 508 39 39 • Fax +41 (41) 508 39 38 • Internet www.mte.ch ungen vorbehalten...
