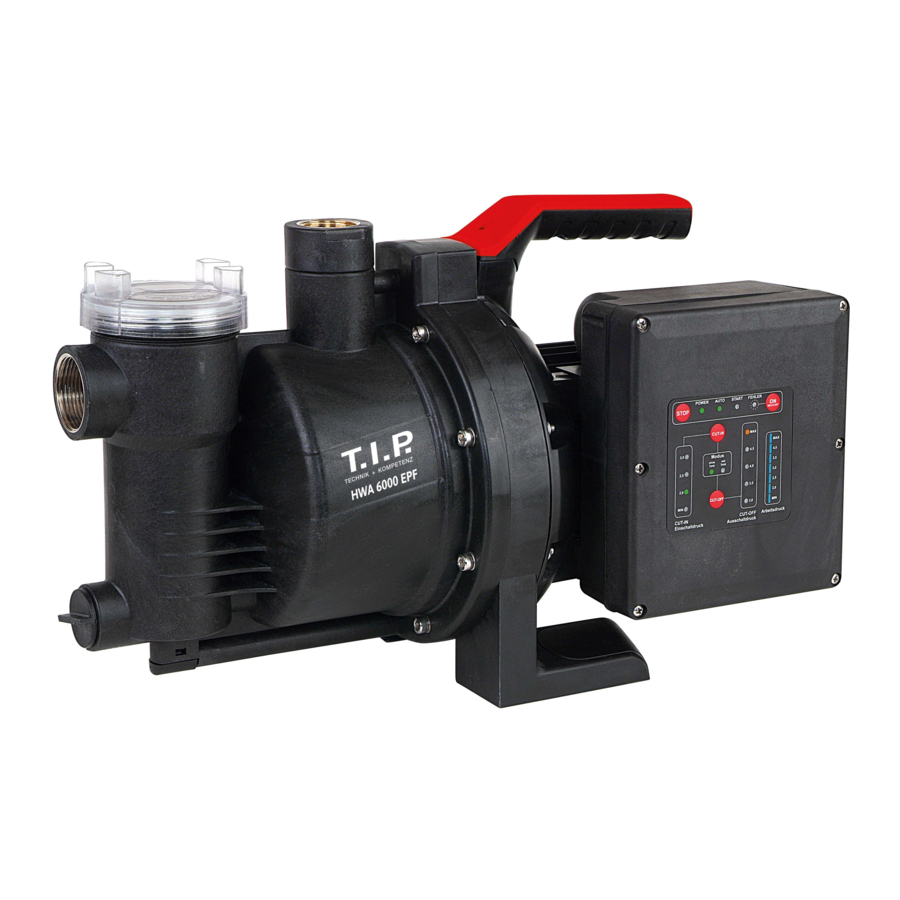

T.I.P. HWA 6000 EPF Gebrauchsanweisung
Hauswasserautomat
Verwandte Anleitungen für T.I.P. HWA 6000 EPF
Inhaltszusammenfassung für T.I.P. HWA 6000 EPF
- Seite 2 EN 60335-2-41:2003 + A1:2004 + A2:2010 EN 62233:2008 EN 50581:2012 Noise Emission / Geräusch Emission: HWA 6000 EPF EN ISO 3744:2010 L : meas.: 80,6 dB(A) ±1,5 dB(A) / guar.: 82 dB(A) Conformity assessment was made according annex V of directive 2000/14/EC Dokumentationsbevollmächtigter: Peter Haaß...
-
Seite 3: Inhaltsverzeichnis
Liebe Kundin, lieber Kunde, herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neu- ester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuver- lässigster elektrischer bzw. - Seite 4 wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Bewahren Sie das Gerät und dessen Anschlussleitung außerhalb der Reichweite von Kindern auf. Die Pumpe darf nicht benutzt werden, wenn sich Perso- nen im Wasser aufhalten.
-
Seite 5: Einsatzgebiet
Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbunden, der zu Personen- und/oder Sachschäden führen kann. Überprüfen Sie das Gerät auf Transportschäden. Im Falle eines Schadens muss der Einzelhändler unverzüglich - spätestens aber innerhalb von 8 Tagen ab Kaufdatum - benachrichtigt werden. -
Seite 6: Technische Daten
4. Technische Daten Modell HWA 6000 EPF Netzspannung / Frequenz 230 V~ 50 Hz Nennleistung 1.500 Watt Schutzart IPX4 Sauganschluss IG 39,59 mm (1 ¼“) Druckanschluss IG 30,93 mm (1“) Max. Fördermenge (Q 6.000 l/h Max. Druck 4,5 bar 1) 3) Max. -
Seite 7: Installation Der Ansaugleitung
Alle Anschlussleitungen müssen absolut dicht sein, da undichte Leitungen die Leistung der Pumpe beeinträchtigen und erhebliche Schäden herbeiführen kön- nen. Dichten Sie deshalb un- bedingt die Gewindeteile der Abb.1 Leitungen untereinander und die Verbindung zur Pumpe gemäß nebenstehender Skizze (Abb.1) mit Teflonband ab. Nur die Verwendung von Dich- tungsmaterial wie Teflonband stellt sicher, dass die Montage... -
Seite 8: Installation Der Druckleitung
5.3. Installation der Druckleitung Die Druckleitung (11) befördert die Flüssigkeit, die gefördert werden soll, von der Pumpe zur Entnahmestelle. Zur Vermeidung von Strömungsverlusten empfiehlt sich die Verwendung einer Druckleitung, die mindestens den gleichen Durch- messer hat wie der Druckanschluss (5) der Pumpe. Zur Erleichterung von Wartungsarbeiten empfiehlt sich außerdem die Installation eines Absperrventils (7) hinter Pumpe und Rückschlagventil. -
Seite 9: Inbetriebnahme
Netzstecker und Kupplungen müssen spritzwas- sergeschützt sein. Die max. Systemimpedanz von Versorgungssystemen für den An- schluss des HWA 6000 EPF darf nicht höher als 0,387 Ohm sein. Falls erforderlich, erkundigen Sie sich bitte bei Ihrem zuständigen Versor- gungsunternehmen nach der Systemimpedanz. -
Seite 10: Befüllen Der Pumpe
Verhindern Sie das Einwirken direkter Feuchtigkeit auf die Pumpe (z.B. beim Betrieb von Beregnern). Setzen Sie die Pumpe nicht dem Regen aus. Achten Sie darauf, dass sich keine tropfenden Anschlüsse über der Pumpe befinden. Benutzen Sie die Pumpe nicht in nasser oder feuchter Umgebung. - Seite 11 3. Nehmen Sie den Stab wieder heraus und schrauben Sie den Filterdeckel durch Drehen im UZS wie- der fest. Achten sie darauf dass die Dichtungen nicht verschmutzt und ordnungs- gemäß eingelegt sind. Beim Befüllen der Pumpe mit fest installierter Druckleitung ist es notwendig die zwischen Filter und Druckausgang befindliche Entlüftungs- und Einfüllschraube zu öffnen, damit die Luft aus dem Pumpengehäuse entweichen kann.
- Seite 12 7.2. Starten der Pumpe Setzen Sie danach die Pumpe durch Betätigen der "ON / Neustart"-Taste in Be- trieb. Die Pumpe schaltet in den Start Modus und zeigt dies durch das Leuchten der Kontrollleuchte "Start" an. Wenn innerhalb von 3 Minuten die Flüssigkeit gleichmäßig und ohne Luftgemisch gefördert wird, springt das System auf "Auto"...
-
Seite 13: Funktionsweise Der Elektronischen Pumpensteuerung
Zum dauerhaften Abstellen der Pumpe ist die "Stop"-Taste zu betätigen. Wenn die Pumpe längere Zeit außer Betrieb war, müssen für eine erneute Inbe- triebsetzung die beschriebenen Vorgänge wiederholt werden. Die Elektropumpen der Serie T.I.P. HWA verfügen über einen integrierten thermi- schen Motorschutz. - Seite 14 Sollte eine Änderung dieser Einstellung erforderlich sein, müssen Sie die Pumpe durch betätigen der "STOP"-Taste ausschalten und anschließend die Taste "CUT-IN" für 3 Sekunden gedrückt halten. Dann beginnt die grüne Kontrollleuch- te, die den momentan eingestellten Einschaltdruck anzeigt, zu blinken. Durch er- neutes kurzes Drücken der "CUT-IN"-Taste können sie den Wert für den Ein- schaltdruck aufsteigend verändern, der jeweils ausgewählte Einschaltdruckwert wird durch das Blinken der entsprechenden LED in diesem Modus angezeigt.
-
Seite 15: Wartung Und Hilfe Bei Störfällen
9. Wartung und Hilfe bei Störfällen Vor Wartungsarbeiten muss die Pumpe vom Stromnetz getrennt wer- den. Bei nicht erfolgter Trennung vom Stromnetz besteht u. a. die Ge- fahr des unbeabsichtigten Startens der Pumpe. Wir haften nicht für Schäden, die auf unsachgemäßen Reparatur- versuchen beruhen. - Seite 16 Störung Mögliche Ursache Behebung 2. Der Motor läuft, Das Pumpengehäuse ist nicht mit Das Pumpengehäuse mit Flüssig- keit befüllen (siehe Abschnitt „In- aber die Pum- Flüssigkeit befüllt. betriebnahme“). pe fördert keine Flüssigkeit. Eindringen von Luft in die An- Überprüfen und sicherstellen, dass: saugleitung.
-
Seite 17: Garantie
Störung Mögliche Ursache Behebung 6. Die Pumpe Dauerhafter Verlust großer Beseitigung der undichten Stellen. schaltet sich Mengen an Flüssigkeit. nicht aus. Elektronische Pumpensteue- An den Kundendienst wenden. rung defekt. 7. Die Pumpe er- Relativ hohe Ansaughöhe, sie- Die gegebene Ansaughöhe muss reicht nicht den he auch 2.2 rechnerisch von der max. - Seite 18 III. Die vom Kunden geltend gemachten Fehler wird T.I.P. nach eigenem Ermes- sen auf seine Kosten durch Reparatur oder Lieferung neuer oder generalüberhol- ter Teile beheben bzw. das Gerät austauschen. Ausgetauschte Teile gehen in das Eigentum von T.I.P. über. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.
-
Seite 19: Bestellung Von Ersatzteilen
11. Bestellung von Ersatzteilen Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestellen, erfolgt über das Internet. Unsere Webseite www.tip-pumpen.de verfügt über ei- nen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. Darüber hinaus veröffentlichen wir dort umfassende Informationen und wertvolle Tipps zu unseren Produkten und Zubehör, stellen neue Geräte vor und präsentieren aktuelle Trends und Innovationen im Bereich Pumpentechnik. - Seite 82 Anhang: Annex: Annexe: Appendice: Apéndice: Abbildungen Illustrations Illustrations Illustrazioni Imagenes HWA 6000 EPF...
- Seite 83 Funktionsteile / Details Sauganschluss Pumpengehäuse 15 Ein- und Ausschalter Ansaugleitung Einfüllöffnung für Wasser 16 Netzanschlusskabel Rückschlagventil 10 Ablassöffnung für Wasser 17 Bedienpaneel Ansaugfilter 11 Druckleitung * 18 Filtergheäuse Druckanschluss 12 Tragegriff 19 Filterdeckel Rückschlagventil * 13 Standfuß 20 Entlüftungs- und Einfüllschraube Absperrhahn * 14 Druckanzeige HA: Ansaughöhe...
-
