6 & 10
Lautsprecherausgänge. Rechts (6) und Links (10), in doppelter Ausführung
für Bi-Wiring. Schließen Sie hier Ihre Lautsprecher an. Bitte beachten Sie die
Polarität. „+ Lautsprecher" an „+ M6sPRX", „– Lautsprecher" an „– M6sPRX"
7
Eingang XLR symmetrisch Rechts
8
Umschalter BALANCED / RCA für INPUT B
9
Eingang XLR symmetrisch Links
11
Netzeingang
12
Ausgang (Loop) RCA / Cinch asymmetrisch
13
Eingang RCA / Cinch asymmetrisch INPUT B
14
Eingang RCA / Cinch asymmetrisch INPUT A

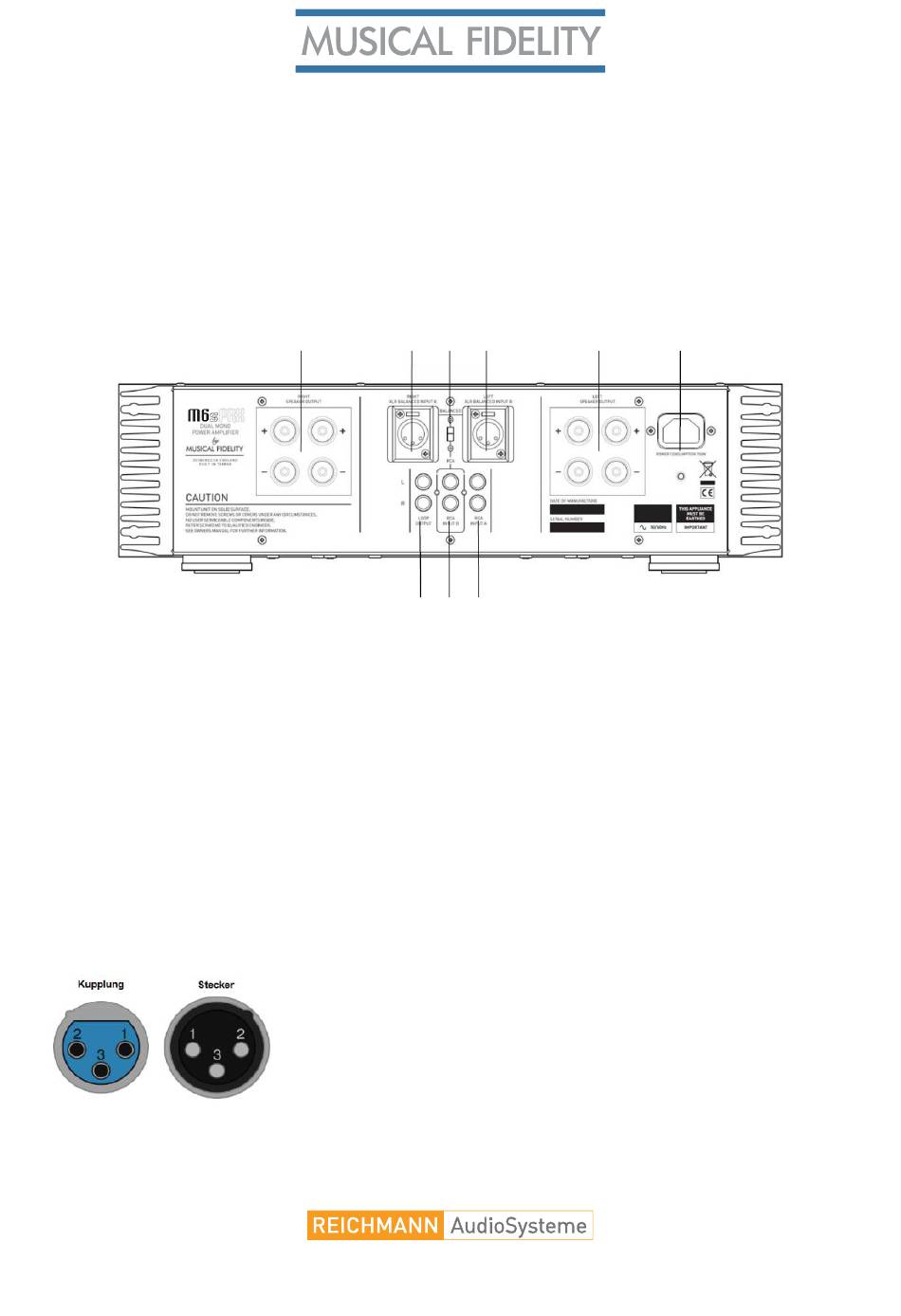

Anschlüsse und Bedienelemente
Rückseite
6
7
12 13 14
XLR Pinbelegung:
1 Ground, 0V
2 positive Polarität („heiß" oder „+")
3 invertierte Polarität („kalt" oder „-")
