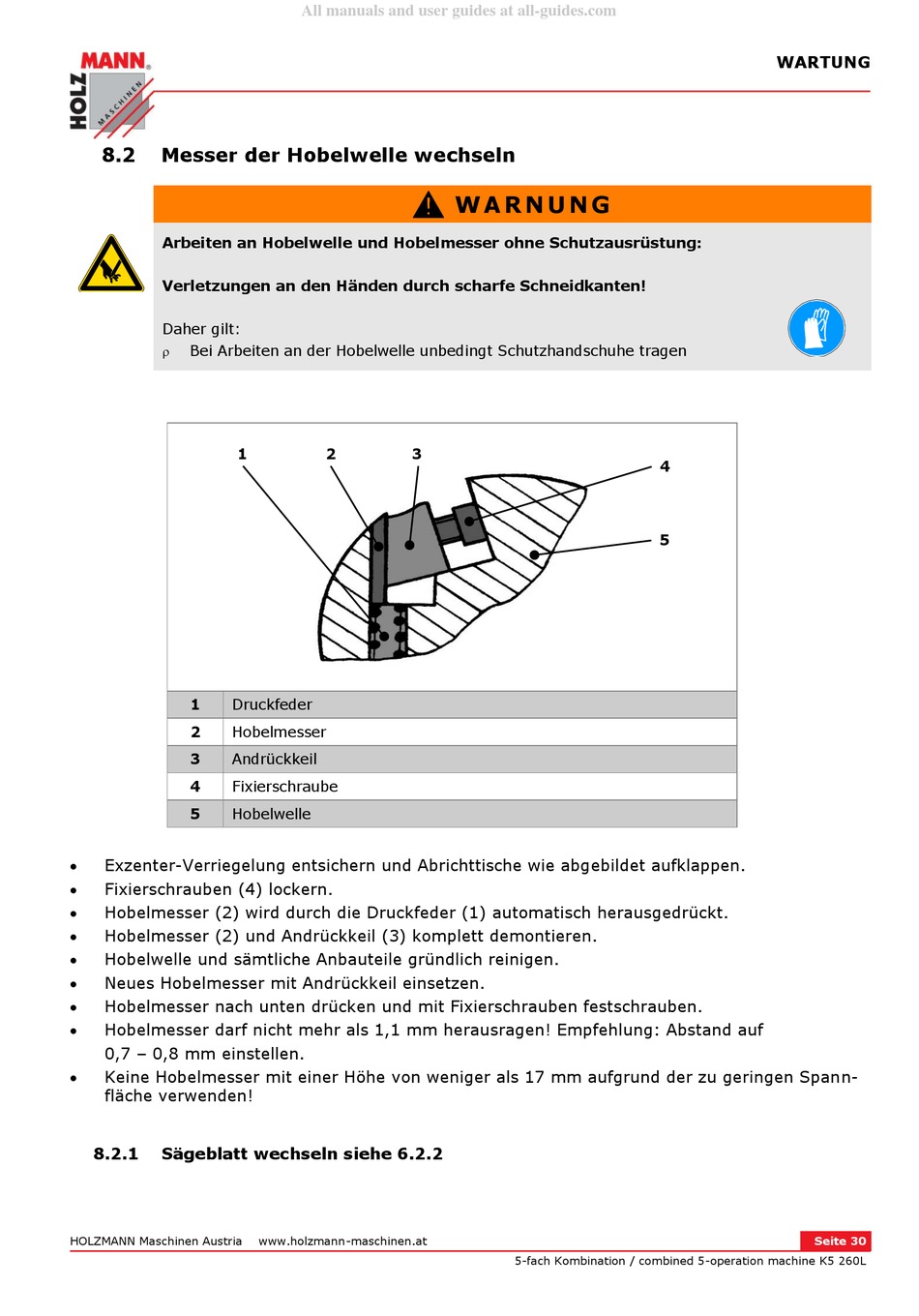

Messer der Hobelwelle wechseln

Arbeiten an Hobelwelle und Hobelmesser ohne Schutzausrüstung:
Verletzungen an den Händen durch scharfe Schneidkanten!
Daher gilt:
Bei Arbeiten an der Hobelwelle unbedingt Schutzhandschuhe tragen

1
1 Druckfeder
2 Hobelmesser
3 Andrückkeil
4 Fixierschraube
5 Hobelwelle
 Exzenter-Verriegelung entsichern und Abrichttische wie abgebildet aufklappen.
 Fixierschrauben (4) lockern.
 Hobelmesser (2) wird durch die Druckfeder (1) automatisch herausgedrückt.
 Hobelmesser (2) und Andrückkeil (3) komplett demontieren.
 Hobelwelle und sämtliche Anbauteile gründlich reinigen.
 Neues Hobelmesser mit Andrückkeil einsetzen.
 Hobelmesser nach unten drücken und mit Fixierschrauben festschrauben.
 Hobelmesser darf nicht mehr als 1,1 mm herausragen! Empfehlung: Abstand auf
0,7 – 0,8 mm einstellen.
 Keine Hobelmesser mit einer Höhe von weniger als 17 mm aufgrund der zu geringen Spann-
fläche verwenden!
8.2.1 Sägeblatt wechseln siehe 6.2.2
