Sygonix SY-4673534 Bedienungsanleitung

Bedienungsanleitung

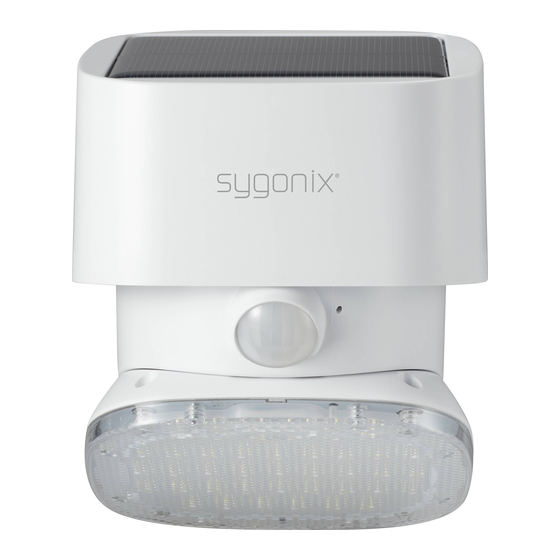

Solar-Wandleuchte mit PIR-Bewegungssensor, 4000 K, 2000 lm
Best.-Nr. 2336767
Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um eine solar-
betriebene Wandleuchte mit Bewegungsmelder. Die
Leuchte verfügt über einen fest verbauten Akku, der
über das integrierte Solarmodul geladen wird.
Das Produkt ist für den Einsatz im Freien vorgese-
hen. Das Produkt, bzw. dessen Gehäusekomponen-
te, entspricht der Schutzart IP65 und ist damit vor
dem Eindringen von Staub und schwachem Strahl-
wasser aus jeder Richtung geschützt.
Aus Sicherheits- und Zulassungsgründen dürfen Sie
das Produkt nicht umbauen und/oder verändern.
Sollten Sie das Produkt für andere als die zuvor
beschriebenen Zwecke verwenden, kann das Pro-
dukt beschädigt werden. Darüber hinaus kann eine
unsachgemäße Verwendung zu weiteren Gefahren
führen. Lesen Sie sich die Bedienungsanleitung
sorgfältig durch und bewahren Sie sie sicher auf.
Reichen Sie das Produkt nur zusammen mit der Be-
dienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen
und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind
Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Produkt
• Haltevorrichtung
• Schrauben für die Halterung
• Umschaltstift
• 2 x Dübel
• 2 x Befestigungsschraube
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über
den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im
Dreieck weist auf wichtige Informatio-
nen in dieser Bedienungsanleitung hin.
Lesen Sie diese Informationen immer
aufmerksam.
Dieses Produkt ist nach Schutzklasse III
gefertigt.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanlei-
tung sorgfältig durch und beachten
Sie insbesondere die Sicherheitshin-
weise. Sollten Sie die in dieser Bedie-
nungsanleitung aufgeführten Sicher-
heitshinweise und Informationen für
einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir kei-
ne Haftung für daraus resultierende
Personen- oder Sachschäden. Darü-
ber hinaus erlischt in solchen Fällen
die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es
von Kindern und Haustieren fern.
Montage
Wichtig
• Vergewissern Sie sich, dass die Schrauben für das Oberflächenmaterial am Montageort geeig-
net sind. Greifen Sie bei Bedarf auf die Wanddübel zurück. Wenden Sie sich im Zweifelsfall an
einen Fachmann.
• Wählen Sie einen Montageort, an dem die größtmögliche Menge an Sonnenstrahlung auf das
Solarmodul trifft.
• Montieren Sie das Produkt nicht in der Nähe anderer Lichtquellen wie Straßenlaternen o. ä.
Andernfalls wird verhindert, dass der Sensor das Leuchtmittel wie vorgesehen einschaltet.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad- 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in
elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2021 by Conrad Electronic SE.
• Lassen Sie das Verpackungsmaterial nicht acht-
los liegen. Dieses könnte andernfalls für Kinder
zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Tem-
peraturen, starken Erschütterungen, Lösungs-
mitteln sowie brennbaren Gasen und Dämpfen.
• Setzen Sie das Produkt keiner mechanischen
Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein,
nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwen-
dung. Der sichere Betrieb ist nicht mehr gewähr-
leistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünsti-
gen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt
wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um.
Stöße, Schläge oder sogar das Herunterfallen
aus geringer Höhe können das Produkt beschä-
digen.
• Wenden Sie sich an eine sachkundige Person,
sollten Sie Zweifel in Bezug auf die Arbeitsweise,
die Sicherheit oder den Anschluss des Geräts
haben.
• Lassen Sie Wartungs-, Änderungs- und Repa-
raturarbeiten ausschließlich von einer Fachkraft
bzw. einer zugelassenen Fachwerkstatt ausfüh-
ren.
• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung nicht beantwortet wurden,
wenden Sie sich an unseren technischen Kun-
dendienst oder anderes Fachpersonal.
b) Akku
• Der Akku ist fest im Produkt verbaut und kann
nicht ausgetauscht werden.
• Beschädigen Sie den Akku niemals. Bei Beschä-
digung des Akkugehäuses besteht Explosions-
und Brandgefahr!
• Die Kontakte/Anschlüsse des Akkus dürfen nicht
kurzgeschlossen werden. Werfen Sie den Akku
bzw. das Produkt nicht ins Feuer. Es besteht Ex-
plosions- und Brandgefahr!
• Laden Sie den Akku auch bei Nichtverwendung
des Produkts regelmäßig wieder auf. Durch die
verwendete Akkutechnik ist dabei keine vorheri-
ge Entladung des Akkus erforderlich.
c) Montage
• Achten Sie beim Bohren oder Festziehen der
Schrauben darauf, dass sich keine Kabel, Dräh-
te oder Rohre unter der Montagefläche befinden.
• Bei versehentlichem Anbohren elektrischer
Leitungen besteht die Gefahr eines lebensge-
fährlichen elektrischen Schlags!
Entsorgung
Elektronische Geräte sind Wertstoffe
und gehören nicht in den Hausmüll. Ent-
sorgen Sie das Produkt am Ende seiner
Lebensdauer gemäß den geltenden ge-
setzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen
und leisten Ihren Beitrag zum Umweltschutz.
*2336767_v3_0121_02_dh_m_de

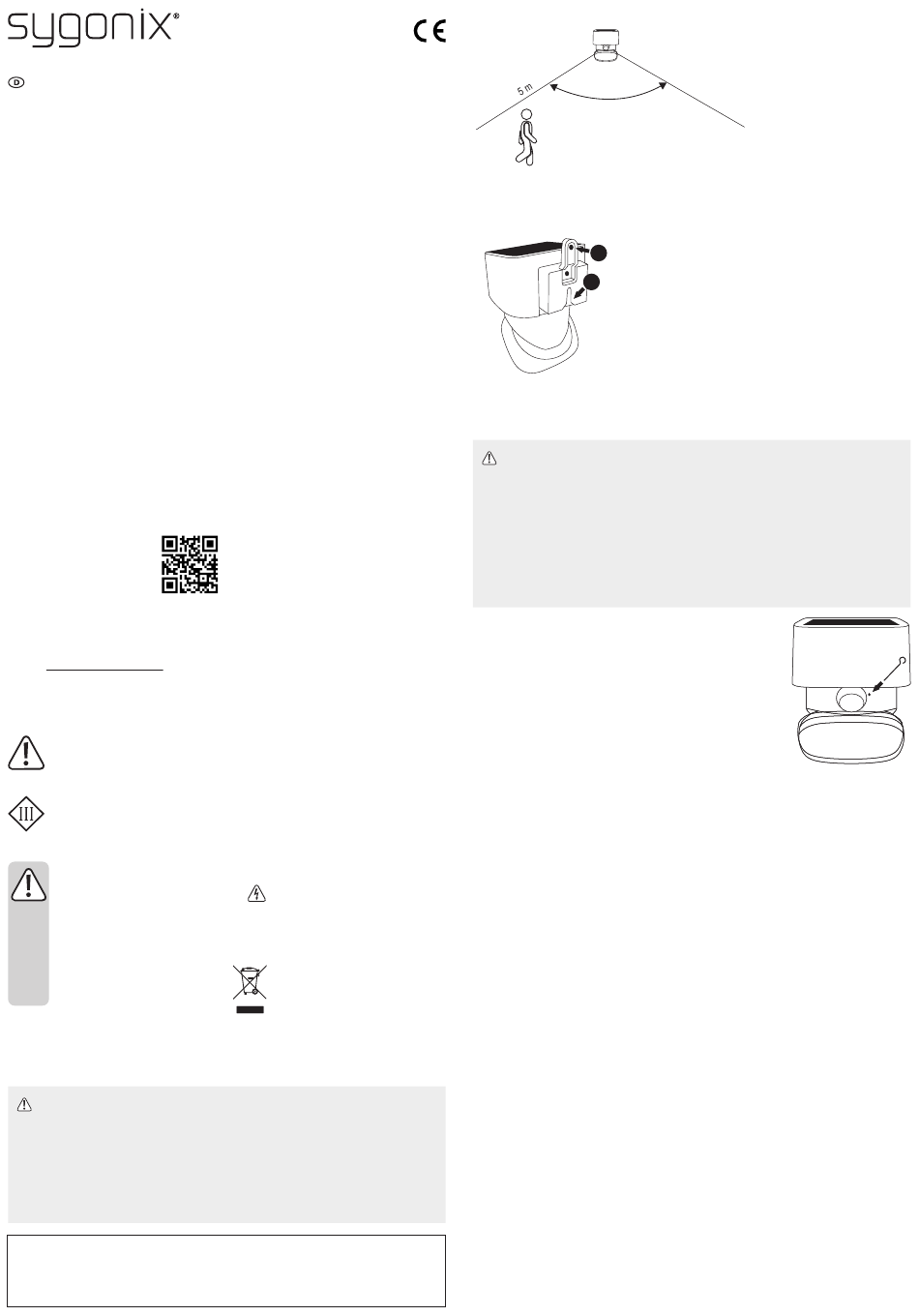

a) Erfassungswinkel des Bewegungssensors
120°
b) Montage
1. Schrauben Sie zunächst einmal die Halterung an das Produkt (2).
2. Markieren Sie dann einen Montageort, der sich in einer Höhe zwi-
schen
2
3. Bohren Sie, sofern erforderlich, ein Loch für den Dübel.
4. Treiben Sie nun die erste Schraube der Halterung hinein. Lassen
1
Sie zwischen der Montagefläche und dem Schraubenkopf einen
kleinen Freiraum und hängen Sie das Produkt auf (1).
5. Stellen Sie sicher, dass sich das Produkt in der Waagerechten
befindet.
6. Markieren Sie dann die Bohrstelle für die zweite Schraube.
7. Bohren Sie, sofern erforderlich, ein Loch für den zweiten Dübel.
8. Hängen Sie anschließend das Produkt an der ersten Schraube auf.
9. Fixieren Sie es mit Hilfe der zweiten Schraube (2).
Inbetriebnahme und Verwendung
Wichtig
• Halten Sie den Sonnenkollektor möglichst sauber, um stets den optimalen Ladewirkungsgrad zu
erzielen. Informationen dazu finden Sie im Abschnitt „Pflege und Reinigung".
• Sollte das Solarmodul nicht genügend Sonnenlicht erhalten, führen Sie die nachstehend aufge-
führten Schritte aus:
- Schonen Sie den Akku, indem Sie die Betriebsart „Modus 2" auswählen und so den Stromver-
brauch in der Nacht reduzieren.
- Die Kapazität des in dem Gerät verbauten Akkus ist möglicherweise zur Neige gegangen,
wodurch sich die Leuchte nicht mehr einschalten lässt. Setzen Sie das Modul in einem sol-
chen Fall eine Zeit lang direkter Sonneneinstrahlung aus, damit sich der Akku wieder auflädt.
1. Laden Sie vor der erstmaligen Inbetriebnahme zunächst einmal mindes-
tens fünf Stunden lang den Akku auf, indem Sie das Solarmodul an ei-
nem Ort platzieren, an dem es direkter Sonneneinstrahlung ausgesetzt ist.
2. Halten Sie anschließend mit dem Umschaltstift die Multifunktionstaste
anderthalb Sekunden lang gedrückt, um das Gerät ein bzw. auszuschalten.
3. Drücken Sie nun wiederholt die Multifunktionstaste, um die gewünschte
Betriebsart einzustellen:
- Modus 1: LED-Leuchtmittel ein (50 lm). Bei Auslösung des PIR-Sen-
sors leuchtet das LED-Leuchtmittel noch heller (2000 lm).
- Modus 2: LED-Leuchtmittel aus (0 lm). Bei Auslösung des PIR-Sen-
sors schaltet sich das LED-Leuchtmittel ein (2000 lm).
- Modus 3: LED-Leuchtmittel leuchtet durchgehend (50 lm) und schaltet
sich bei Sonnenaufgang (≥100 Lux) automatisch aus.
Bewegungsmelder
Das LED-Leuchtmittel bleibt nach der letzten Bewegungserfassung noch zehn Sekunden lang eingeschaltet
bzw. leuchtet heller.
Pflege und Reinigung
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da
diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
• Nehmen Sie bei Bedarf ein mit Wasser angefeuchtetes Tuch zur Hand.
Technische Daten
Eingangsspannung/Leistungsaufnahme ..... 4,86 V/1 W (über Solarmodul)
Art des Solarmoduls .................................. monokristallin (aus Epoxidharz)
Akku ........................................................... Li-Ion, 3,7 V, 4000 mAh
Ladedauer ................................................. 20 Stunden bei 10000 Lux
Akkulaufzeit ............................................... max. 7 Nächte (8 Stunden/Nacht)
Schutzart ................................................... IP65
Schutzklasse ............................................. III
LED ............................................................ 39 Stk.
Farbtemperatur .......................................... 4000 K
Betriebsarten der Leuchte ......................... Modus 1: 50 lm + PIR (2000 lm), Modus 2: 0 lm + PIR (2000 lm),
Bewegungserkennung ............................... Aktiv: 30 < Lux < 100
PIR-Sensor ................................................ Erfassungswinkel: 120º, Erfassungsreichweite: 5 m
Montagehöhe ............................................. 2,5 – 3 m
Betriebs-/Lagertemperatur ......................... -20 bis +60 ºC ≤75 % rF (nicht kondensierend)
Abmessungen (B x H x T) ......................... 107 x 149 x 114 mm
Gewicht ...................................................... 370 g
Bewegungserkennung:
• Funktioniert am besten, wenn das
Subjekt am Sensor vorbeiläuft.
• Bei einer Montage hinter Glas ist
die Funktion beeinträchtigt.
2,5 und 3 m über dem Boden befindet.
Modus 3: 50 lm bis Sonnenaufgang (≥100 Lux)
