Invisible 3
Bedienungsanleitung

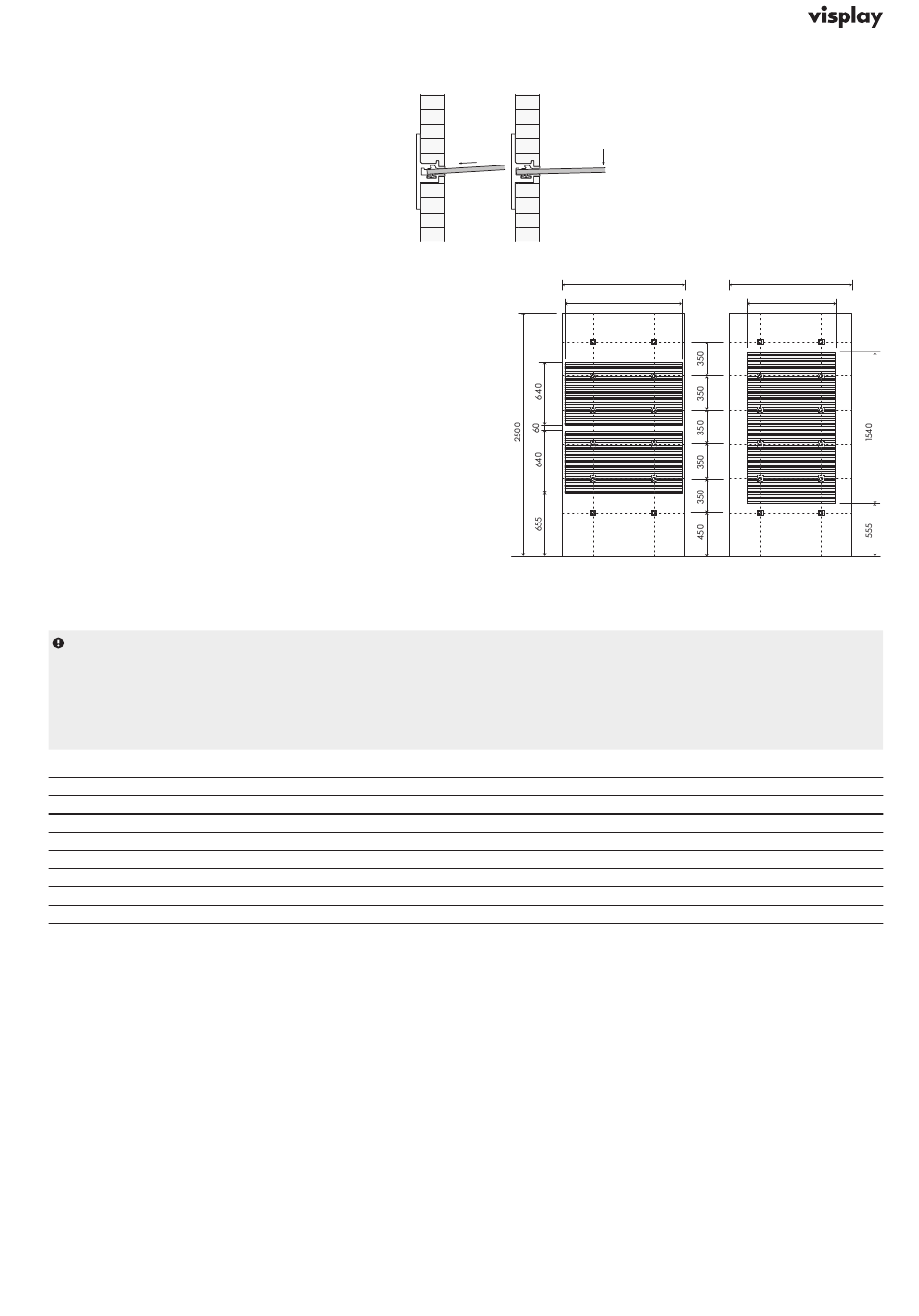

Die Invisible Bestückung/Platten sind leicht
schräg in die Hülse, bzw. das Profil bis auf
Anschlag einzuführen.
Anschliessend die Bestückung/Platten
absenken.
Bitte vergewissern Sie sich bei der Bestük-
kung, dass diese im Profil in der Endposition
eingerastet ist.
Invisible 3 Einhängepaneele (einseitig)
Paneele mit Aluminiumrahmen, wird in Einhänge-Set eingehängt (pro Einhän-
gepaneele werden 4 Sets benötigt).
Belastungswerte
Die angegebenen Belastungswerte beziehen sich immer auf die Summe der Gewichte von Warenträger und Ware.
Bitte beachten Sie, dass bei zunehmender Länge der Warenträger die Belastungswerte abnehmen.
Bitte beachten Sie, dass sich mit zunehmender Belastung die Steigung der Warenträger verändert. Durch unterschiedliche Belastungen der
Warenträger kann sich ein ungleichmässiges Bild der Warenpräsentation ergeben.
Die maximale Belastung von Invisible 3 ist abhängig von der Untergrundart, von der Art der Befestigungspunkte und der verwendeten Befesti-
gungsmittel. Bei maximaler Belastung sind alle Befestigungspunkte zu nutzen.
Beachten Sie bitte auch die angegebenen Belastungswerte in unseren Verkaufsunterlagen.
Max. Belastung
Profil
Profil-Paneelen einseitig
Abhängearme Ø 8 mm
Konfektionsrahmen Ø 15 mm
Abhängehaken Ø 6 mm
Abhängehaken Ø 4 mm
Schlaufenhaken Ø 4 mm
Brillenhalter
Klemmkonsole für Glastablar
1250
1240
pro 625 mm verteilt auf alle Einhängenuten
1250
900
pro 625 mm
12 kg
12 kg
4 kg
8 kg
1 kg
1 kg
3 kg
1 kg
pro Konsole
4 kg
12/2020 (DE)
5
