Invisible 3

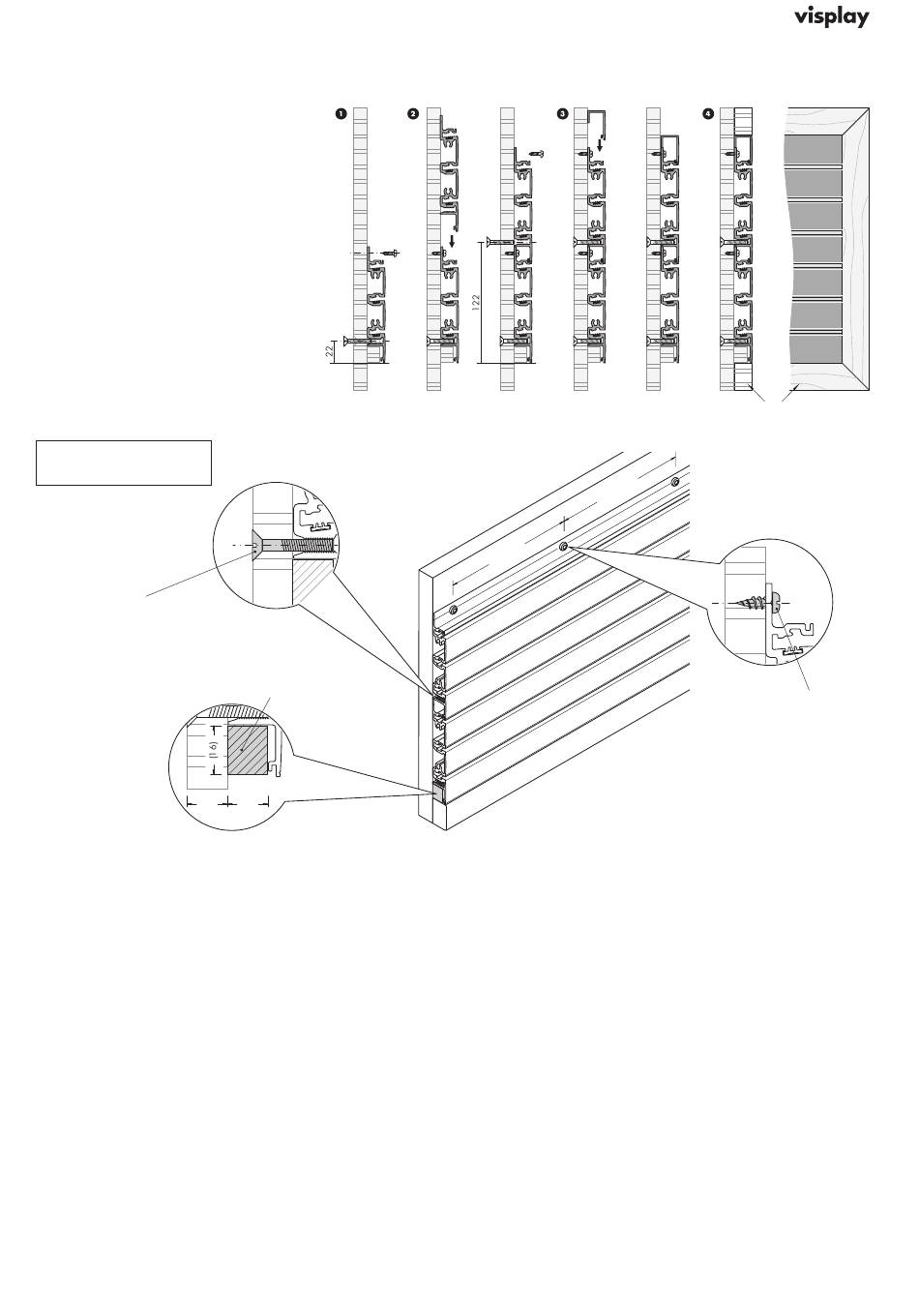

Montagehinweise Invisible 3 Profil-Paneelen einseitig
Folgende Schritte müssen bei der Montage von
einseitigem Profil durchgeführt werden:
1. Unterstes Profil von vorne mit Schraube
4 x 15 mm und von hinten mit Schraube
M5 x 20 mm an Holzplatte (min. 16 mm)
schrauben.
2. Profil von oben in unteres Profil stecken - da-
rauf achten, dass das Profil ganz eingerastet
ist - und mit Schraube 4 x 15 mm an Holzplat-
te schrauben.
3. Invisible 3 Abschluss oben aufstecken - dar-
auf achten, dass das Profil ganz eingerastet
ist.
4. Umrahmung an Trägerplatte schrauben.
A Senkschraube M5 x 30 mm
B Flachkopfschraube 4 x 5 mm
A
Empfehlung: mind. alle
300 mm verschrauben
19
4
12/2020 (DE)
Empfehlung: Leiste zur
Abstützung der untersten
Paneelprofilkante
13.5
150
150
Umrahmung
B
Empfehlung:
Alle Befestigungspunkte nutzen,
d.h. alle 150 mm verschrauben
