BA_AE_PV Heater_V02.6_DE

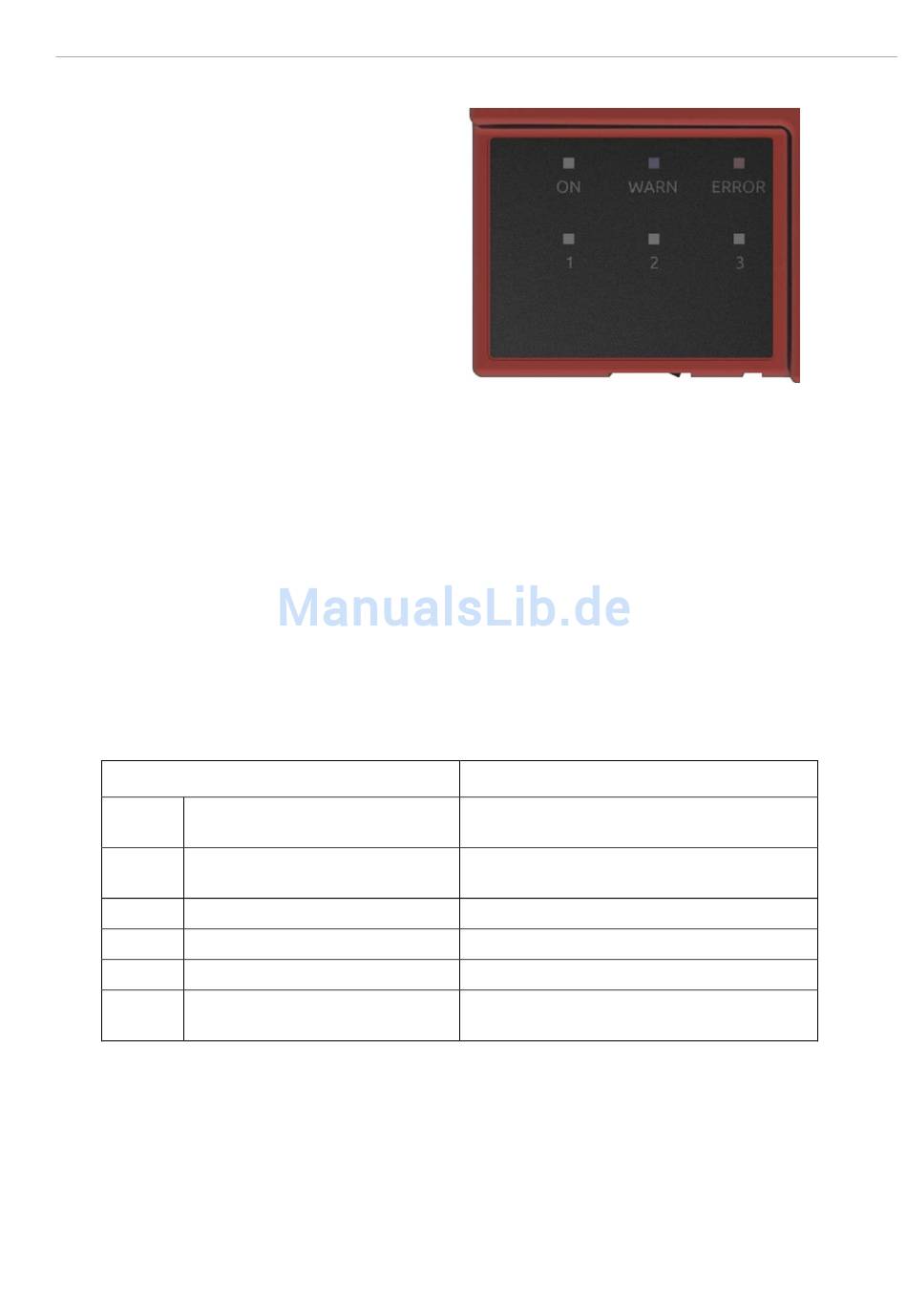

Anzeigeelement
ON (grün, blinkend): Gerät ist aktiv
WARN (gelb): Warnung. Die LEDs 1-3 zeigen
einen Fehlercode an.
ERROR (rot): Die LEDs 1-3 zeigen einen
Fehlercode an.
1. Fehlercode ermitteln (siehe Kap. 9, S. 33)
2. AE Service benachrichtigen.
1-3 (gelb): Im Normalbetrieb Anzeige der
eingespeisten Leistung für die Strings 1 bis 3.
Innerhalb eines 2-Sekunden-Intervalls ergibt
sich die aktuell eingespeiste Leistung aus dem
Verhältnis „LED an" und „LED aus".
Beispiele:
LED 1 leuchtet dauerhaft: Über String 1 wird
die volle Leistung eingespeist.
LED 1 ist jeweils eine Sekunde an und aus:
Über String 1 wird die halbe mögliche Leistung
eingespeist.
LED 1 ist 0,5 Sekunden an und 1,5 Sekunden
aus: Über String 1 wird 25 % der möglichen
Leistung eingespeist.
4.5.1 Interne Buchsen
Beschreibung der internen Buchsen
Buchse
Funktion
X2
Potentialfreier Kontakt max. 24V/3A
DC oder AC
X3
Enable Eingang
X4
Ohne Funktion
X14
Wassertemperatur
X15
Externe Temperatursensoren 1 u. 2 1-2: Externer Sensor 1 (PT1000)
14
Bild 7
Buchsenbelegung (Nummerierung von
oben nach unten)
1-2: Öffner
2-3: Schließer
Darf nicht benutzt werden!
EHK Temperatursensor
3-4: Externer Sensor 2 (PT1000)
