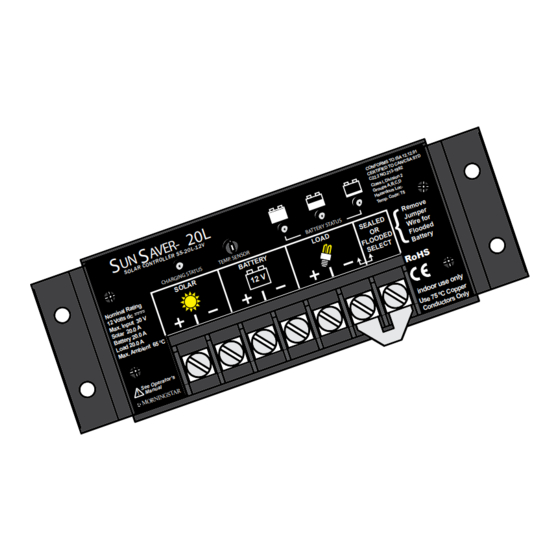

Morningstar SunSaver Bedienungs Und Installationsanleitung Handbuch

Morningstar SunSaver Bedienungs Und Installationsanleitung Handbuch

Vorschau ausblenden Andere Handbücher für SunSaver:
Verfügbare Sprachen

Verfügbare Sprachen

S
S
UN
AVER
Manual de uso e instalación
Manuel d'installation et de fonctionnement
Bedienungs- und
Installationsanleitung
1098 Washington Crossing Road
Washington Crossing, PA 18977 USA
www.morningstarcorp.com
2
28
54
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Morningstar SunSaver

  • Seite 1 AVER Manual de uso e instalación Manuel d’installation et de fonctionnement Bedienungs- und Installationsanleitung 1098 Washington Crossing Road Washington Crossing, PA 18977 USA www.morningstarcorp.com...
  • Seite 28 Lesen Sie vor Beginn der Installation alle Anweisungen und 5.1 Fehler-Anzeigen Vorsichtsmaßnahmen in der Anleitung. • Im Innern des SunSaver befi nden sich keine Bauteile, die 6.0 Garantie durch den Anlagenbetreiber gewartet werden könnten. Neh- 7.0 Technische Spezifi kationen men Sie den Regler nicht auseinander und versuchen Sie nicht, ihn selbst zu reparieren.
  • Seite 29: Installation An Explosionsgefährdeten Orten

    Sicherheitsvorkehrungen Battery 6.5 A indoor use only Load 10.0 A • See Operator’s nstallieren Sie den SunSaver im Innenbereich. Der Regler darf nicht Manual Use Copper MORNINGSTAR Conductors Only der Witterung ausgesetzt sein und muss vor eintretendem Wasser geschützt sein.
  • Seite 30: Installationsanleitung

    Für die Wahl des Batterietyps steht am SunSaver 3.0 Installationsanleitung ein Jumper für die Batterieauswahl zur Verfügung. 3.1 Allgemeine Hinweise zur Installation Wie in Abbildung 2a dargestellt, wird dieser Jumper im Klemmenblock zwischen Klemme #6 und Klemme #7 • Lesen Sie den gesamten Abschnitt über die Installation befestigt.
  • Seite 31 Fläche, auf der er vor direktem Sonnenlicht, hohen Berührungen mit der Blende zu verhindern. Temperaturen und Wasser geschützt ist. Die 5. Setzen Sie die Blende wieder auf den SunSaver und Umgebungstemperatur des Gerätes und der Batterie sollten befestigen Sie sie mit den vier Schrauben.
  • Seite 32: Verkabelung

    Manual Use 75 ºC Copper MORNINGSTAR Conductors Only Schritt 1: Anschluss der Verbraucher Der Verbraucherausgang des SunSaver stellt Spannung MINDESTENS KALTLUFT 51 mm für Systemverbraucher wie Beleuchtung, Pumpen, Motoren und Elektrogeräte zur Verfügung. Weitere Details zur Verbrauchersteuerung fi nden Sie im Abschnitt 4.3.
  • Seite 33 12 V-Batterien verwendet werden. Schließen Im Solargenerator kann es bei Sonneneinstrahlung zu Leerlaufspannungen von über 40 VDC kommen. Stellen Sie 24-V-Batterien nur an SunSaver-Modelle mit 24 V an. Sie vor der Installation der Systemkabel sicher, dass Schließen Sie einen Sicherungshalter in einem der Leitungsschutzschalter oder der Trennschalter am Abstand von höchstens 150 mm vom Pluspol der...
  • Seite 34 HINWEIS: beiseite. PV-Module mit höherer Spannung, die für netzgebun- dene Anwendungen ausgelegt sind, sollten nicht mit dem SunSaver oder anderen PWM-Reglern verwendet werden. Verwenden Sie für Module mit hoher Spannung ausschließlich Maximum-Power-Point-Regler (MPPT). Schritt 4: Überprüfung der Verkabelung Überprüfen Sie die in Schritt 1 bis 3 vorgenommene Verkabelung.
  • Seite 35 Batterieversorgung die Hochfahr-LED-Sequenz starten. Beobachten Sie, ob die Status-LEDs der Batterie nacheinander jeweils einmal blinken. Sollte der SunSaver nicht hochfahren oder die LEDs eine Fehlersequenz anzeigen, informieren Sie sich in Abschnitt 5.0 Fehlerbehebung. Abbildung 8c. Befestigen der Klemmenblende mit 2 Schrauben.
  • Seite 36: Betrieb

    fi nden Sie in Abschnitt 5.1. Fehleranzeigen. 4.2 Informationen zur Batterieladung LEDS FÜR BATTERIELADEZUSTAND Der Ladealgorithmus des SunSaver verfügt für schnelles, Der Ladezustand der Batterie wird über drei (3) LEDs effi zientes und gefahrloses Laden über vier Stufen. Die für den Batterieladezustand (SOC) angezeigt. Die SOC- Reihenfolge dieser Stufen ist in Abbildung 9 dargestellt.
  • Seite 37: Erhaltungsladung

    Ausgleichsladung (nur bei gefl uteten Batterien) Schließen Sie keine Wechselrichter, egal welcher Größe, an die Verbraucherklemmen des SunSaver an. Dies kann Für gefl utete Batterien führt der SunSaver alle 28 Tage den Stromkreis der Verbrauchersteuerung beschädigen. drei (3) Stunden lang eine Ausgleichsladung durch. Bei Schließen Sie Wechselrichter direkt an die Batterie bzw.
  • Seite 38: Schutzfunktionen

    Verbraucherausgänge Trennen und erneute Anschließen des Stroms gelöscht des SunSaver parallel. Liegt die Batteriespannung bei werden. oder unter 11,7 V/23,4 V, schaltet der SunSaver bei Umgekehrte Polarität PV Inbetriebnahme sofort auf TgS. LED-Anzeige Ladezustand: aus) Vollständig gegen umgekehrte Polarität am Solaranschluss geschützt.
  • Seite 39 (LED-Anzeige Batteriestatus: (Rot-Gelb-Folge): Die Temperatur des Kühlkörpers ist für einen gefahrlosen Betrieb zu hoch; Trennung des Solar- und des Verbraucheranschlusses. Trennung bei Hochspannung (LED-Anzeige Batteriestatus: Rot-Grün-Folge) Die Batteriespannung übersteigt das Regelmaximum des Reglers. MORNINGSTAR CORPORATION MORNINGSTAR CORPORATION 4.0 BETRIEB 4.0 BETRIEB...
  • Seite 40: Fehlerbehebung

    5.0 Fehlerbehebung 6.0 Garantie 5.1 Fehler-Anzeigen Für den SunSaver besteht über einen Zeitraum von FÜNF (5) Jahren ab dem Tag der Lieferung an den ursprünglichen Endkunden eine Garantie, dass das Gerät frei von Material- und Verarbeitungsfehlern ist. Es liegt LED-Statusanzeige Fehler im Ermessen von Morningstar, defekte Produkte zu reparieren oder auszutauschen.
  • Seite 41: Elektrische Daten

    Regelungsspannung durch Temperaturkompensation Hinweis: Für 24 V-Systeme Werte verdoppeln. erhöht. Durch eine maximale Batteriespannung von 15 V Hinweis: Nur SunSaver mit Verbrauchersteuerung verfügen über die (30 V bei Nennwert 24 V) werden empfi ndliche Gleich- Anzeige mit blinkenden LEDs. stromverbraucher vor Schäden geschützt.
  • Seite 42: Mechanische Daten

    Klasse I, Division 2 Gefährliche Standorte. 1987/01/03. EMV-Richtlinien • Störfestigkeit: EN61000-6-2:1999 • Emissionen: EN55022:1994 mit A1 und A3 Klasse B1 • Sicherheit: EN60335-1 und EN60335-2-29 (Batterieladegeräte) Änderungen vorbehalten. Entwickelt in den USA. Montiert in Taiwan. © 2011 Morningstar Corporation MORNINGSTAR CORPORATION MORNINGSTAR CORPORATION 7.0 TECHNISCHE SPEZIFIKATIONEN...
  • Seite 43 8 Pheasant Run Newtown, PA 18940 USA www.morningstarcorp.com...
