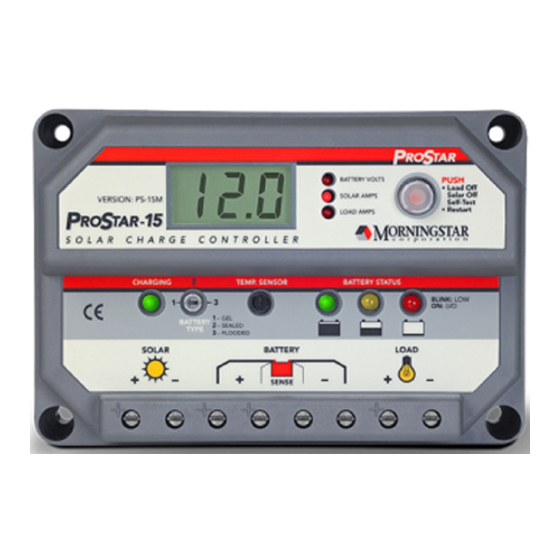

Morningstar PS-15 Bedienungsanleitung

Prostar solarregler
Vorschau ausblenden Andere Handbücher für PS-15:
Inhaltsverzeichnis

Quicklinks

Bedienungsanleitung
IN DIESER ANLEITUNG BERÜCKSICHTIGTE PROSTAR MODELLE
Solarer Nennstrom
Nennlaststrom
Systemspannung
Wahlweises digitales Meßinstrument
Wahlweise positive Erdung
ProStar
SOLARREGLER
PS-15
15 A
15 A
12/24 V
ja
nein
1098 Washington Crossing Road
Washington Crossing, PA 18977 USA
Telefon: 215-321-4457
Fax: 215-321-4458
E-Mail: info@morningstarcorp.com
PS-30
PS-15M-48V
30 A
30 A
12/24 V
ja
Standard
ja
15 A
15 A
48 V
ja
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Morningstar PS-15

Inhaltszusammenfassung für Morningstar PS-15

  • Seite 1 ProStar SOLARREGLER Bedienungsanleitung IN DIESER ANLEITUNG BERÜCKSICHTIGTE PROSTAR MODELLE PS-15 PS-30 PS-15M-48V Solarer Nennstrom 15 A 30 A 15 A Nennlaststrom 15 A 30 A 15 A Systemspannung 12/24 V 12/24 V 48 V Wahlweises digitales Meßinstrument Standard Wahlweise positive Erdung...
  • Seite 2 ABMESSUNGEN DES PROSTAR mm (Zoll)

  • Seite 3: Inhaltsverzeichnis

    INHALT Allgemeine Angaben ................4 Wichtige Sicherheitsangaben..............4 Schnellstartanweisungen ...............4 Dioden-Leuchtmelder ................5 Digitales Meßinstrument und Handtrennung ........6 5.1 Digitales Meßinstrument ..............6 5.2 Handtrennung ................... 6 5.3 Anzeige der Trennungen und Schutzeinrichtungen ......6 5.4 Eigendiagnose (Selbsttest) ..............7 6.0 Installationsanweisungen ............... 8 6.1 Allgemeine Installationshinweise ............8 6.2 Installationsschritte ................

  • Seite 4: Allgemeine Angaben

    Vielen Dank für die Wahl des ProStar Solarreglers. Die zweite ProStar Generation zeichnet sich durch neue Merkmale und Schutzeinrichtungen mit fortschrittlichster Technologie aus. Der patentierte Morningstar Algorithmus für die pulsbreitenmodulierte Batterieaufladung wurde im Hinblick auf größere Lebensdauer der Batterie und verbesserte Anlagenleistung weiter optimiert.

  • Seite 5: Dioden-Leuchtmelder

    3. Die Batterie (Battery) zuerst anschließen. Es wird darauf hingewiesen, daß die Batteriestatus- Leuchtdioden einmal der Reihe nach blinken. Die Klemmen am ProStar fest anziehen, wobei ein Drehmoment von 3,95 Nm nicht überschritten werden soll. 4. Die Batteriemeßeinrichtung (Sense) anschließen. Wenn die Batterie weiter als 5 Meter vom Regler entfernt angeordnet ist, wird dieser Anschluß...

  • Seite 6: Digitales Meßinstrument Und Handtrennung

    BATTERIESTATUS (Leuchtdioden 2 - 4) GRÜN: AN zeigt eine nahezu voll aufgeladene Batterie an BLINKEN zeigt pulsbreitenmodulierte Aufladung (Regelungsbetrieb) an GELB: AN zeigt eine halb aufgeladene Batterie an ROT: BLINKEN bedeutet geringer Ladezustand sowie Warnung für Unterspannungstrennung (LVD) AN bedeutet getrennte Last ( Unterspannungstrennung) FEHLERANZEIGEN (G = grün, GE = gelb, R = rot) G/GE/R blinken zusammen - Batteriewahlfehler R - GE blinken der Reihe nach - Trennung bei hoher Temperatur...

  • Seite 7: Eigendiagnose (Selbsttest)

    5.4 EIGENDIAGNOSE (SELBSTTEST) Wird der Knopf über vier Sekunden gedrückt, beginnt der ProStar mit der automatischen Eigendiagnose. Es ist zu beachten, daß der Knopf zum Beginnen des Selbsttests losgelassen werden muß. HINWEIS: Der Druckknopf kann zum schnelleren Weiterschalten der Anzeigen verwendet werden. Die Dauer des gesamten Selbsttests beträgt etwa 30 bis 45 Sekunden.

  • Seite 8: Installationsanweisungen

    6.0 INSTALLATIONSANWEISUNGEN Der ProStar wird in neun Schritten installiert. Zur Erzielung einer sachgemäßen Installation und optimaler Leistung sollte der Ablauf von Abschnitt 6.2 eingehalten werden. 6.1 ALLGEMEINE INSTALLATIONSHINWEISE • Der ProStar besitzt Befestigungselemente aus rostfreiem Stahl, einen eloxierten Kühlkörper sowie eine Umhüllung zum Schutz gegen rauhe Bedingungen.
  • Seite 9 HINWEIS: Die Batterie sollte zuerst angeschlossen werden. Dadurch werden die Schutzeinrichtungen des Reglers aktiviert und die Leuchtdioden mit Strom versorgt, um Installation und Inbetriebnahme zu unterstützen. SCHRITT 3: Batterie Vor dem Anschließen der Batterie die Ruhespannung der Batterie messen. Zum Betrieb des Reglers muß...
  • Seite 10 • Der ProStar ist im Unterspannungstrennbetrieb (rote Leuchtdiode leuchtet) • Die Last besitzt einen Kurzschluß (die Leuchtdioden R/G - GE blinken) • Es liegt ein Überlastzustand vor (die Leuchtdioden R/G - GE blinken) • Die Last ist nicht angeschlossen, ausgefallen oder abgeschaltet Vor der Fortsetzung mit Schritt 7 die Betriebsfähigkeit der Last prüfen.

  • Seite 11: Betrieb

    7.0 BETRIEB 7.1 AUFGABEN DER BEDIENUNG Der ProStar ist ein vollautomatischer Regler für Solaranlagen, der viele elektronische Schutzfunktionen sowohl für den Regler als auch für die Solaranlage einschließt. Das Laden der Batterie erfolgt auch vollautomatisch (siehe Abschnitt 8.0). Die einzigen manuellen Aufgaben des Bedienungspersonals sind: a.

  • Seite 12: Inspektion Und Wartung

    • Getrennte Batterie -- die Last ist gegen Spannungsspitzen geschützt. • Hohe Temperatur -- zuerst wird der Solargenerator getrennt, dann die Last, automatische Wiedereinschaltungen • Hohe Batteriespannung -- zuerst wird der Solargenerator getrennt, dann die Last, automatische Wiedereinschaltungen • Sehr niedrige Batteriespannung -- Schutz bei Spannungsabfall, automatische Erholung in den Zustand der Lasttrennung bei Unterspannung.

  • Seite 13: Angaben Zur Batterieaufladung

    B) Telekommunikations-Störgeräuschbrücke In manchen Telekommunikationseinrichtungen können Störgeräusche erzeugt werden, wenn der ProStar mit der pulsbreitenmodulierten Regelung beginnt. In diesem Fall kann eine Brücke getrennt werden, um die Störgeräusche zu eliminieren. Dazu die folgenden Anweisungen: • Zunächst sollte versucht werden, das Erdungssystem zu verbessern, wodurch die Störgeräusche häufig eliminiert werden.

  • Seite 14: Wahl Des Batterietyps

    1. Wiederaufladung mit 100% der vorhandenen Sonnenenergie. 2. Batterieaufladung mit pulsbreitenmodulierter Regelung bei konstanter Spannung zur Vermeidung von ärmung und übermäßiger Gasentwicklung der Batterie. Wiederherstellung der vollen Batterieleistung urch Pulsaufladung. 3. Pufferung: Nach der vollständigen Wiederaufladung der Batterie drosselt der ProStar auf Pufferung oder Dauerladung.

  • Seite 15: Prüfung Und Störungsbeseitigung

    Falls die Eigendiagnose keine Fehler anzeigt, liegt die Störung höchstwahrscheinlich in der Solaranlage oder der Batterie. 9.2 TECHNISCHE UNTERSTÜTZUNG Weitere technische Daten und Unterstützung sind auf der WWW-Seite von Morningstar zu finden: www.morningstarcorp.com 9.3 PRÜFUNG MIT EINER STROMVERSORGUNGSEINHEIT Der ProStar kann mit Hilfe einer Stromversorgungseinheit anstelle des Solargenerators oder der Batterie geprüft werden.
  • Seite 16 • Die Einstellung des richtigen BATTERIETYPS prüfen. • Alle Leiteranschlüsse der Anlage auf Richtigkeit und festen Anschluß prüfen. Die Polung (+ oder -) der Anschlüsse prüfen. • Messen der Leerlaufspannung des (vom Regler getrennten) Solarzellenträgers zur Bestätigung, daß sie normal ist. Falls die Spannung des Zellenträgers niedrig oder null ist, muß der Fehler des Zellenträgers beseitigt werden.
  • Seite 17 Wert der Unterspannungstrennung liegt und kein Fehler vorliegt, sollte Strom für die Last vorhanden sein. Daraufhin die Spannung an den LAST-Klemmen des Reglers messen. Falls dort keine Spannung anliegt, ist der Regler möglicherweise fehlerhaft. HINWEIS: Weitere technische Daten und Prüfangaben sind auf der WWW-Seite von Morningstar zu finden: www.morningstarcorp.com...

  • Seite 18: Technische Daten

    10.0 Technische Daten HINWEIS: Die angegebenen Werte gelten für 12 V Modelle. Sofern nicht anderweitig gekennzeichnet, sind die Werte für 24 V Modelle zu verdoppeln (für 48 V Modelle zu vervierfachen). ELEKTRISCHE DATEN • Genauigkeit: 12 V 40 mV 24 V 60 mV 48 V 80 mV...

  • Seite 19: Mechanische Daten

    BATTERIESTATUS-LEUCHTDIODEN Fallende Spannung Steigende Spannung G zu GE 12,1 13,1 GE zu G GE zu blinkender R 11,7 12,6 Blinkende R zu GE Blinkende R zu R 11,4 12,6 R zu GE BATTERIESOLLWERTE (bei 25ºC) Trocken Naß • 11,4 11,4 11,4 Lasttrennung bei Unterspannung •...
  • Seite 20 UMGEBUNGSDATEN -40 bis +60ºC • Umgebungstemperatur • -55 bis +85ºC Lagerungstemperatur 100% (nichtkondensierend) • Feuchtigkeit Technische Änderungen ohne Mitteilung vorbehalten. In den USA entwickelt. In Singapore montiert. MS-ZMAN-PS01-A (April 01)
