Vor dem Erstellen von Kopien

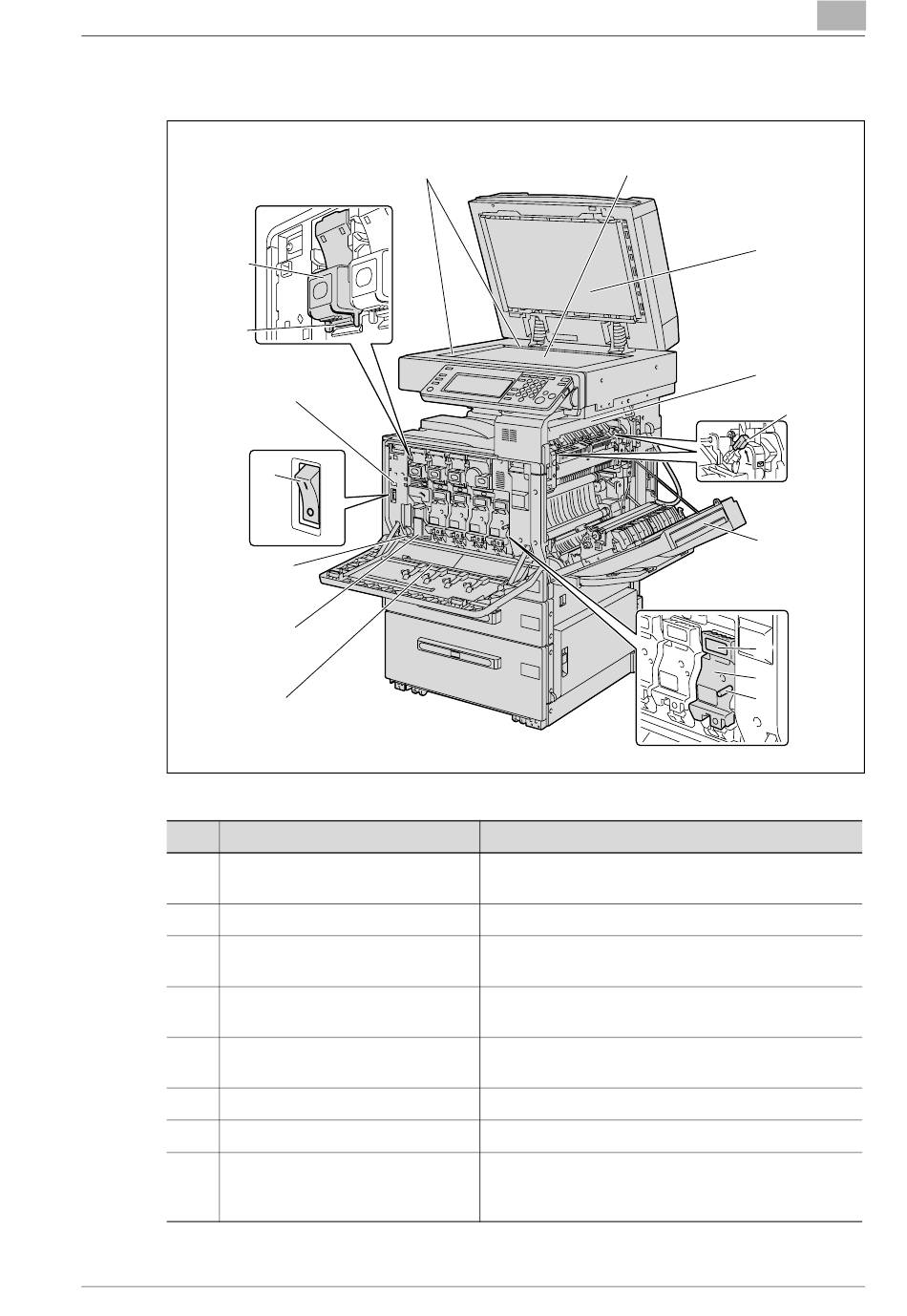

System (Innenteile)

15
14
12
11
10
Nr. Bezeichnung
1 Vorlagenglas
2 Transportband
3 Abdeckung der Fixiereinheit
4 Entriegelungshebel M2
5 Rechte Klappe der Haupteinheit
6 Entriegelungsvorrichtung
7 Entwicklungseinheit
8 Koronadrahtreiniger
bizhub C252
16
13
9
1
Beschreibung
Legen Sie ein Original auf das Vorlagenglas, so
dass es gescannt werden kann. (Siehe S. 4-11.)
Transportiert das in den ADF eingelegte Original.
Muss zum Beheben von Papierstaus in der Fixier-
einheit geöffnet werden.
Beim Drucken von Umschlägen. Zum Beheben von
Papierstaus in der Fixiereinheit.
Wird geöffnet, um einen Papierstau in der Haupt-
einheit zu beheben.
Beim Entfernen der Entwicklungseinheit.
Erstellt ein Druckabbild auf der Trommel.
Wird zum Reinigen des elektrostatischen Korona-
drahts verwendet, z. B. wenn Kopien nicht korrekt
reproduziert werden. (Siehe S. 11-7.)
3
2
3
4
5
6
7
8
3-13
