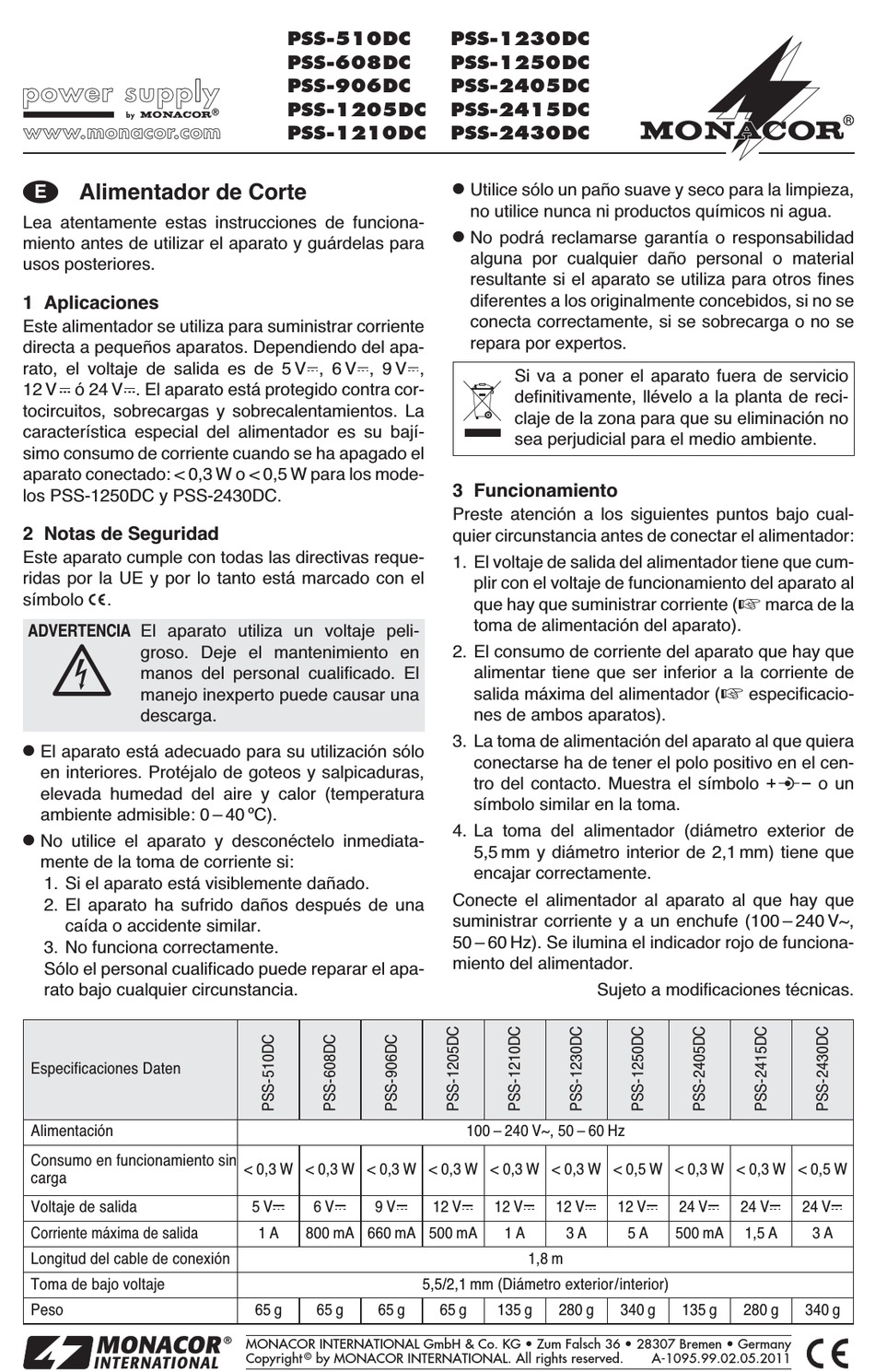

Monacor PSS-510DC Anleitung Seite 5

Alimentador de Corte
E
Lea atentamente estas instrucciones de funciona-
miento antes de utilizar el aparato y guárdelas para
usos posteriores.
1 Aplicaciones
Este alimentador se utiliza para suministrar corriente
directa a pequeños aparatos. Dependiendo del apa-
rato, el voltaje de salida es de 5 V , 6 V , 9 V ,
12 V ó 24 V . El aparato está protegido contra cor-
tocircuitos, sobrecargas y sobrecalentamientos. La
característica especial del alimentador es su bají-
simo consumo de corriente cuando se ha apagado el
aparato conectado: < 0,3 W o < 0,5 W para los mode-
los PSS-1250DC y PSS-2430DC.
2 Notas de Seguridad
Este aparato cumple con todas las directivas reque-
ridas por la UE y por lo tanto está marcado con el
símbolo .
ADVERTENCIA El aparato utiliza un voltaje peli-
groso. Deje el mantenimiento en
manos del personal cualificado. El
manejo inexperto puede causar una
descarga.
G
El aparato está adecuado para su utilización sólo
en interiores. Protéjalo de goteos y salpicaduras,
elevada humedad del aire y calor (temperatura
ambiente admisible: 0 – 40 ºC).
G
No utilice el aparato y desconéctelo inmediata-
mente de la toma de corriente si:
1. Si el aparato está visiblemente dañado.
2. El aparato ha sufrido daños después de una
caída o accidente similar.
3. No funciona correctamente.
Sólo el personal cualificado puede reparar el apa-
rato bajo cualquier circunstancia.
Especificaciones Daten
Alimentación
Consumo en funcionamiento sin
carga
Voltaje de salida
Corriente máxima de salida
Longitud del cable de conexión
Toma de bajo voltaje
Peso
PSS-510 DC
PSS-608 DC
PSS-906 DC
PSS-1205 DC
®
PSS-1210 DC
< 0,3 W < 0,3 W < 0,3 W < 0,3 W < 0,3 W < 0,3 W < 0,5 W < 0,3 W < 0,3 W < 0,5 W
5 V 6 V 9 V
1 A 800 mA 660 mA 500 mA
65 g 65 g 65 g
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright © by MONACOR INTERNATIONAL. All rights reserved.
PSS-1230 DC
PSS-1250 DC
PSS-2405 DC
PSS-2415 DC
PSS-2430 DC
G
Utilice sólo un paño suave y seco para la limpieza,
no utilice nunca ni productos químicos ni agua.
G
No podrá reclamarse garantía o responsabilidad
alguna por cualquier daño personal o material
resultante si el aparato se utiliza para otros fines
diferentes a los originalmente concebidos, si no se
conecta correctamente, si se sobrecarga o no se
repara por expertos.
Si va a poner el aparato fuera de servicio
definitivamente, llévelo a la planta de reci-
claje de la zona para que su eliminación no
sea perjudicial para el medio ambiente.
3 Funcionamiento
Preste atención a los siguientes puntos bajo cual-
quier circunstancia antes de conectar el alimentador:
1. El voltaje de salida del alimentador tiene que cum-
plir con el voltaje de funcionamiento del aparato al
que hay que suministrar corriente (
toma de alimentación del aparato).
2. El consumo de corriente del aparato que hay que
alimentar tiene que ser inferior a la corriente de
salida máxima del alimentador (
nes de ambos aparatos).
3. La toma de alimentación del aparato al que quiera
conectarse ha de tener el polo positivo en el cen-
tro del contacto. Muestra el símbolo
símbolo similar en la toma.
4. La toma del alimentador (diámetro exterior de
5,5 mm y diámetro interior de 2,1 mm) tiene que
encajar correctamente.
Conecte el alimentador al aparato al que hay que
suministrar corriente y a un enchufe (100 – 240 V~,
50 – 60 Hz). Se ilumina el indicador rojo de funciona-
miento del alimentador.
100 – 240 V~, 50 – 60 Hz
12 V 12 V 12 V
1 A 3 A
1,8 m
5,5/2,1 mm (Diámetro exterior / interior)
65 g 135 g 280 g
especificacio-
Sujeto a modificaciones técnicas.
12 V 24 V 24 V
5 A 500 mA 1,5 A
340 g 135 g 280 g
A-1095.99.02.05.2011
marca de la
o un
24 V
3 A
340 g
