AFMM 18; AFMM 18QSL
Montage

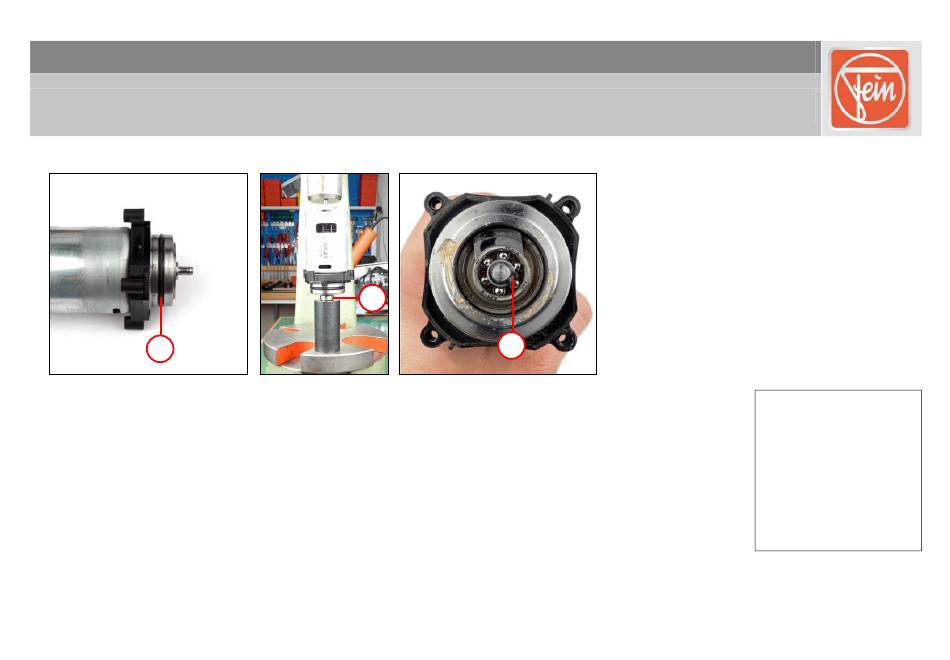

Motor montieren
1
1. Den Dichtring (1) mit Öl benetzen.
2. Den Dichtring (1) auf der Lagerbuchse platzieren.
3. Das Rillenkugellager (2) lagerichtig auf die Motorwelle pressen.
4. Den Sicherungsring (3) montieren.
C-SC_CSSM
Version 1.0
2
2016-02-11
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN
3
.
Werkzeug:
- Dornpresse
- Hülse
Ø innen 5 mm
Ø außen ~16 mm
Seite 2 von 8
