installation & verbindung
installation & verbindung

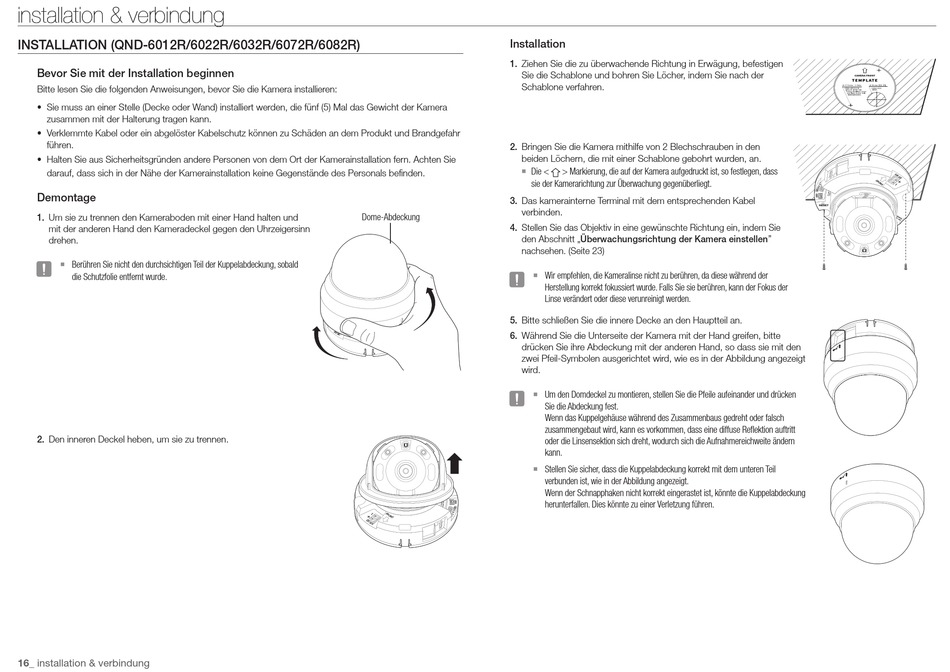

INSTALLATION (QND-6012R/6022R/6032R/6072R/6082R)
Bevor Sie mit der Installation beginnen
Bitte lesen Sie die folgenden Anweisungen, bevor Sie die Kamera installieren:
• Sie muss an einer Stelle (Decke oder Wand) installiert werden, die fünf (5) Mal das Gewicht der Kamera
zusammen mit der Halterung tragen kann.
• Verklemmte Kabel oder ein abgelöster Kabelschutz können zu Schäden an dem Produkt und Brandgefahr
führen.
• Halten Sie aus Sicherheitsgründen andere Personen von dem Ort der Kamerainstallation fern. Achten Sie
darauf, dass sich in der Nähe der Kamerainstallation keine Gegenstände des Personals befinden.
Demontage
1. Um sie zu trennen den Kameraboden mit einer Hand halten und
mit der anderen Hand den Kameradeckel gegen den Uhrzeigersinn
drehen.
Berühren Sie nicht den durchsichtigen Teil der Kuppelabdeckung, sobald
`
J
die Schutzfolie entfernt wurde.
2. Den inneren Deckel heben, um sie zu trennen.
16_ installation & verbindung
Installation
1. Ziehen Sie die zu überwachende Richtung in Erwägung, befestigen
Sie die Schablone und bohren Sie Löcher, indem Sie nach der
Schablone verfahren.
2. Bringen Sie die Kamera mithilfe von 2 Blechschrauben in den
beiden Löchern, die mit einer Schablone gebohrt wurden, an.
Die <
`
sie der Kamerarichtung zur Überwachung gegenüberliegt.
3. Das kamerainterne Terminal mit dem entsprechenden Kabel
verbinden.
Dome-Abdeckung
4. Stellen Sie das Objektiv in eine gewünschte Richtung ein, indem Sie
den Abschnitt „Überwachungsrichtung der Kamera einstellen"
nachsehen. (Seite 23)
`
J
5. Bitte schließen Sie die innere Decke an den Hauptteil an.
6. Während Sie die Unterseite der Kamera mit der Hand greifen, bitte
drücken Sie ihre Abdeckung mit der anderen Hand, so dass sie mit den
zwei Pfeil-Symbolen ausgerichtet wird, wie es in der Abbildung angezeigt
wird.
`
J
`
> Markierung, die auf der Kamera aufgedruckt ist, so festlegen, dass
Wir empfehlen, die Kameralinse nicht zu berühren, da diese während der
Herstellung korrekt fokussiert wurde. Falls Sie sie berühren, kann der Fokus der
Linse verändert oder diese verunreinigt werden.
Um den Domdeckel zu montieren, stellen Sie die Pfeile aufeinander und drücken
Sie die Abdeckung fest.
Wenn das Kuppelgehäuse während des Zusammenbaus gedreht oder falsch
zusammengebaut wird, kann es vorkommen, dass eine diffuse Reflektion auftritt
oder die Linsensektion sich dreht, wodurch sich die Aufnahmereichweite ändern
kann.
Stellen Sie sicher, dass die Kuppelabdeckung korrekt mit dem unteren Teil
verbunden ist, wie in der Abbildung angezeigt.
Wenn der Schnapphaken nicht korrekt eingerastet ist, könnte die Kuppelabdeckung
herunterfallen. Dies könnte zu einer Verletzung führen.
Ø 3.5 Screw - 2 Holes
Ø 35 mm 전선 구멍
