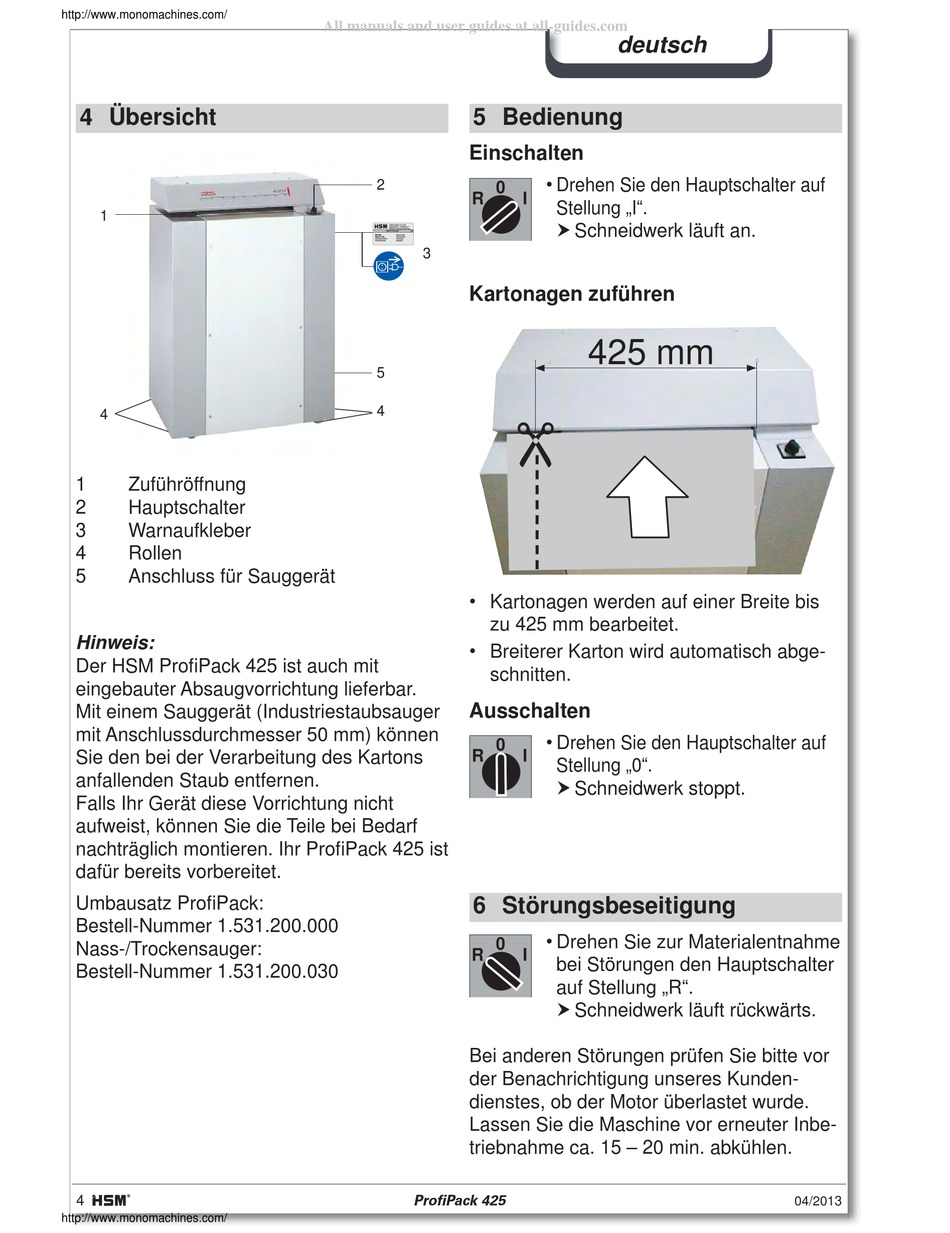

4 Übersicht
1
4
1 Zuführöffnung
2 Hauptschalter
3 Warnaufkleber
4 Rollen
5 Anschluss für Sauggerät
Hinweis:
Der HSM Profi Pack 425 ist auch mit
eingebauter Absaugvorrichtung lieferbar.
Mit einem Sauggerät (Industriestaubsauger
mit Anschlussdurchmesser 50 mm) können
Sie den bei der Verarbeitung des Kartons
anfallenden Staub entfernen.
Falls Ihr Gerät diese Vorrichtung nicht
aufweist, können Sie die Teile bei Bedarf
nachträglich montieren. Ihr Profi Pack 425 ist
dafür bereits vorbereitet.
Umbausatz Profi Pack:
Bestell-Nummer 1.531.200.000
Nass-/Trockensauger:
Bestell-Nummer 1.531.200.030
4
http://www.monomachines.com/
All manuals and user guides at all-guides.com

5 Bedienung

Einschalten
2
0
R
3
Kartonagen zuführen
5
4
• Kartonagen werden auf einer Breite bis
zu 425 mm bearbeitet.
• Breiterer Karton wird automatisch abge-
schnitten.
Ausschalten
0
R
6 Störungsbeseitigung
0
R
Bei anderen Störungen prüfen Sie bitte vor
der Benachrichtigung unseres Kunden-
dienstes, ob der Motor überlastet wurde.
Lassen Sie die Maschine vor erneuter Inbe-
triebnahme ca. 15 – 20 min. abkühlen.
Profi Pack 425
deutsch
• Drehen Sie den Hauptschalter auf
I
Stellung „I".
 Schneidwerk läuft an.
425 mm
• Drehen Sie den Hauptschalter auf
I
Stellung „0".
 Schneidwerk stoppt.
• Drehen Sie zur Materialentnahme
I
bei Störungen den Hauptschalter
auf Stellung „R".
 Schneidwerk läuft rückwärts.
04/2013
