Sauter TRT227 Kurzbedienungsanleitung

Elektronischer Raumthermostat
für Heizen u. Kühlen 24 V~/ 230 V~
Installationsanweisung für die Elektrofachkraft
Inhalt:
1. Beschreibung des Thermostats
2. Wo und wie ist der Thermostat anzubringen?
3. Befestigung des Thermostats
4. Elektrischer Anschluss
5. Gewünschte Temperatur einstellen
6. Was tun, wenn...
7. Technische Daten
1 Beschreibung des Thermostats
Raumthermostat mit Drahtverbindung
Wir danken Ihnen für das Vertrauen, das Sie uns entgegengebracht
haben, und gratulieren Ihnen zur Wahl eines unserer Produkte.
Dieser Raumthermostat lässt sich besonders einfach installieren.
Dank seiner Ergonomie und seinem innovativen Design
bringt er Ihnen nicht nur Energieeinsparungen, sondern auch
Bedienungskomfort. Er reguliert die Raumtemperatur, indem er direkt
den angeschlossenen Heizkreis elektronisch steuert.
2 Wo und wie ist der Themrostat anzubringen?
Der Ort muss vor Wärmequellen, wie z.B. Fernseher, Lampen oder
Heizkörper, aber auch vor Zugluft geschützt sein.

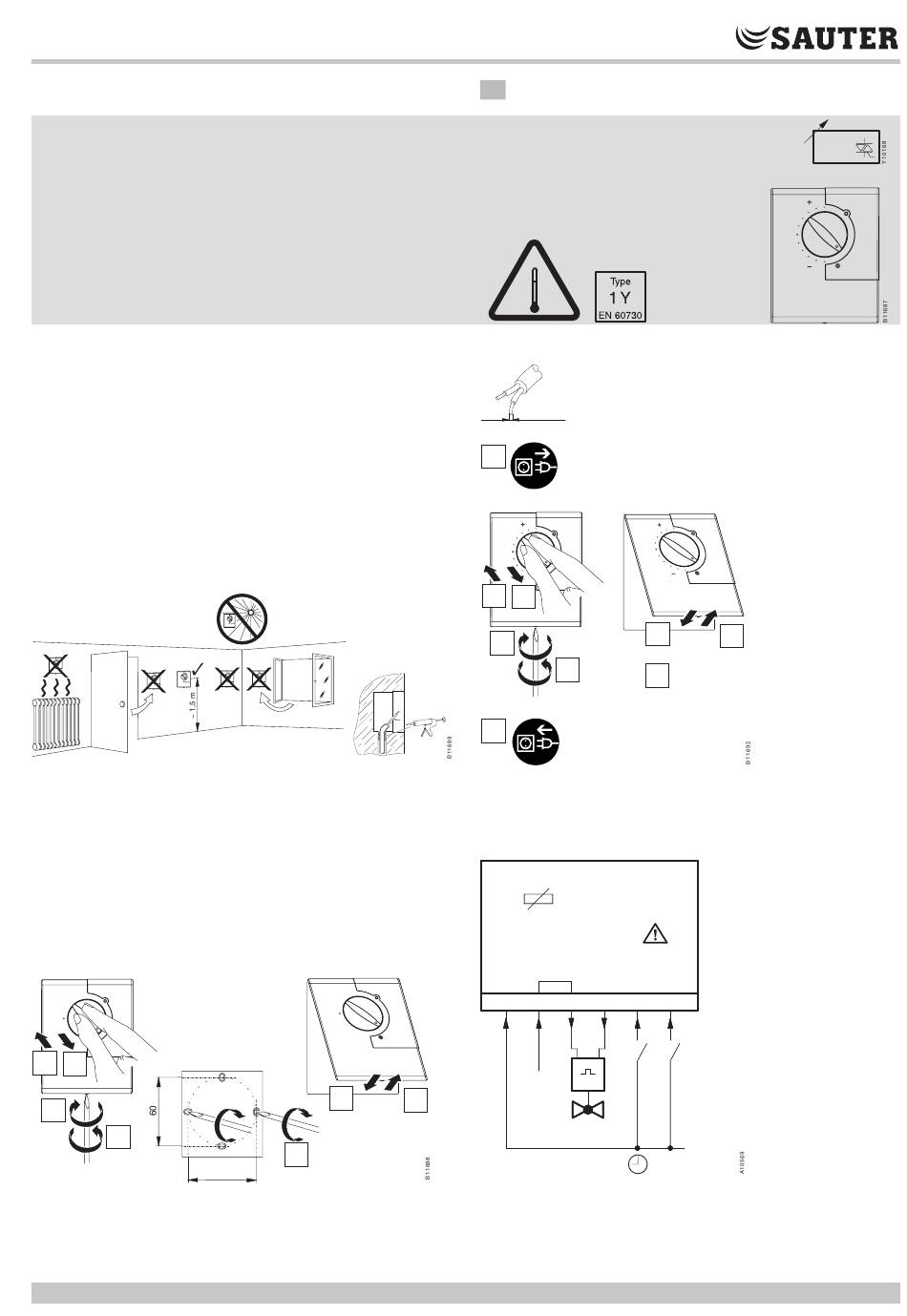

Abb. 1 Einbauort und Abdichten
3 Befestigung des Thermostats
1. Einstellknopf abnehmen
2. Schrauben an Unterseite Frontteil lösen
3. Frontteil abnehmen
4. Befestigungsplatte mit zwei Schrauben festmachen:
horizontal oder vertikal im Abstand von 60 mm
5. Frontteil wieder anbringen
6. Schraube wieder anziehen
7. Einstellknopf wieder aufsetzen
7
1
2
6
Abb. 2 Befestigung des Thermostats
P100001352 B
5
4
60
de Kurzbedienungsanleitung
60 140
°C °F
0 32
4 Elektrischer Anschluss
²
1,5 mm
1
8
2
3
7
9
Abb. 3 Elektrischer Anschluss
TRT227F210/TRT228F210, 230 V
230 V
NTC NTC
N N
L L
1 1 2 2 3 3
3
Abb. 4 Anschlussplan TRT227F210/TRT228F210
TRT227/TRT228
6
4
5
siehe Anschlusspläne
Abb. 4...Abb. 5
230 V
L L N/R N/R C/O
4 4 5 5 6 6
EN61058
IP30
T
. . .
1/2
