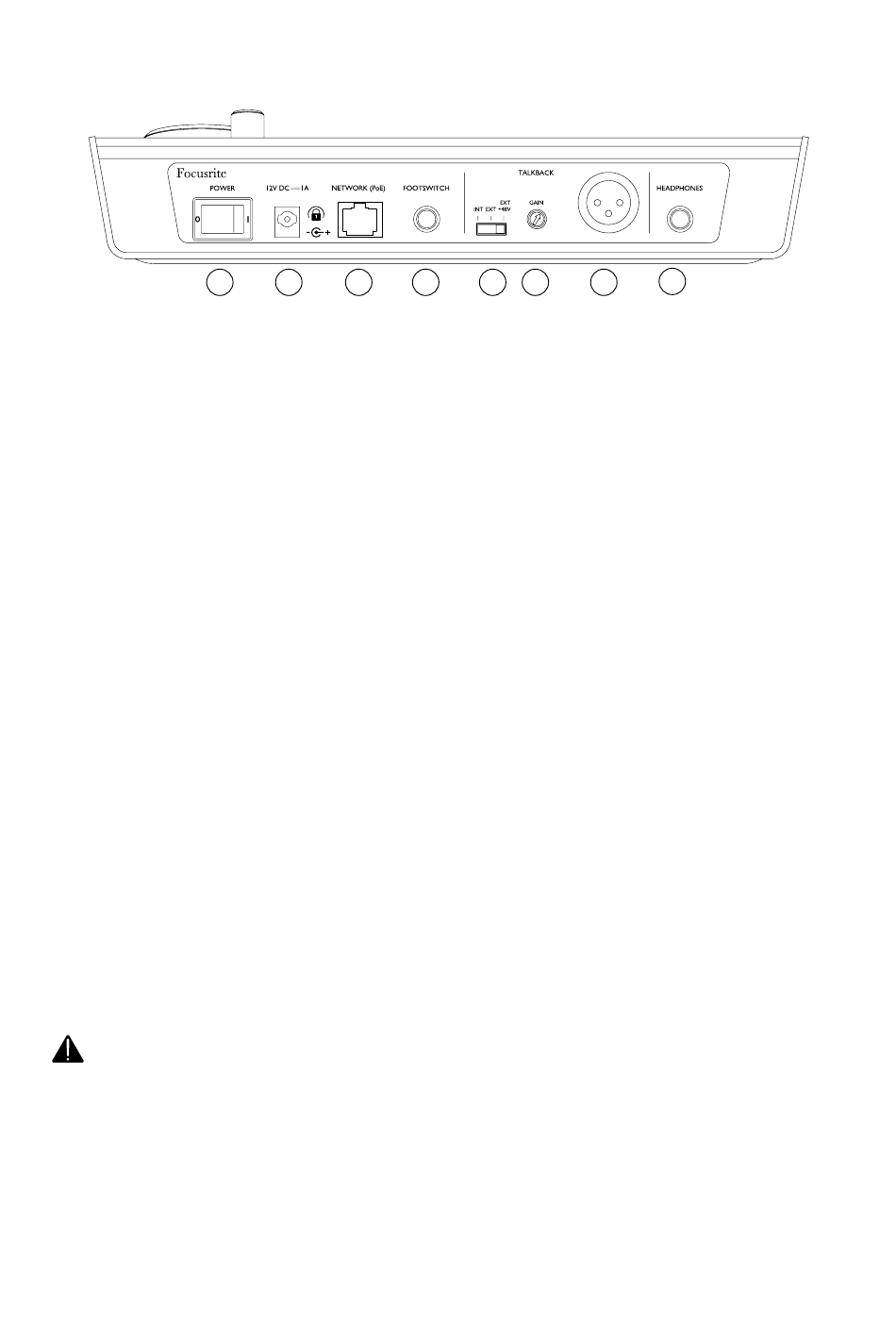

Rückseite
1 Netzwerkanschluss / Primäre Stromversorgung*
RJ45-Anschluss für das Dante-Netzwerk. Verwenden Sie das Standard-Netzwerkkabel Cat 5e oder Cat 6, um
RedNet R1 mit einem Ethernet-Netzwerk zu verbinden.
Power-over-Ethernet (PoE) kann zur Stromversorgung von RedNet R1 verwendet werden. Schließen Sie
eine Ethernet-Quelle mit geeigneter Stromversorgung an.
2 Sekundäre Stromversorgung*
Gleichstrom-Eingang mit Verriegelung, wenn Power-over-Ethernet (PoE) nicht verfügbar ist. Kann in
Verbindung mit PoE verwendet werden.
Wenn beide Stromversorgungen verfügbar sind, ist PoE die Standardstromversorgung.
3 Netzschalter
4 Fußschalter-Eingang
1/4"-Monostecker bietet einen zusätzlichen Eingang. Das Herstellen eines Kontakts aktiviert den Anschluss.
Die Schalterfunktion kann über das Werkzeug-Menü des RedNet Control zugewiesen werden. Siehe Seite 20
5 Talkback-Mikrofon-Wahlschalter
Der Schiebeschalter wählt entweder das interne oder ein externes Mikrofon als Talkback-Quelle aus. Wählen
Sie Ext + 48V für externe Mikrofone, die eine +48V Phantomspannung benötigen.
6 Talkback-Gain
Einstellung der Talkback-Lautstärke für die ausgewählte Mikrofonquelle.
7 Externer Talkback-Mikrofoneingang
Symmetrischer XLR-Anschluss für den externen Talkback-Mikrofoneingang.
8 Kopfhörerbuchse
Standard 1/4"-Stereobuchse für Kopfhörer.
*Aus Gesundheits- und Sicherheitsgründen, und um zu gewährleisten, dass die Pegel nicht Gehörschädigend sind,
schalten Sie das RedNet R1 nicht ein, während Sie Kopfhörer nutzen, da ein lauter "Schlag" zu hören sein könnte.
Siehe Anhang auf Seite 21 für die Anschluss-Belegungen.
