Focusrite REDNET R1 Bedienungsanleitung Seite 6

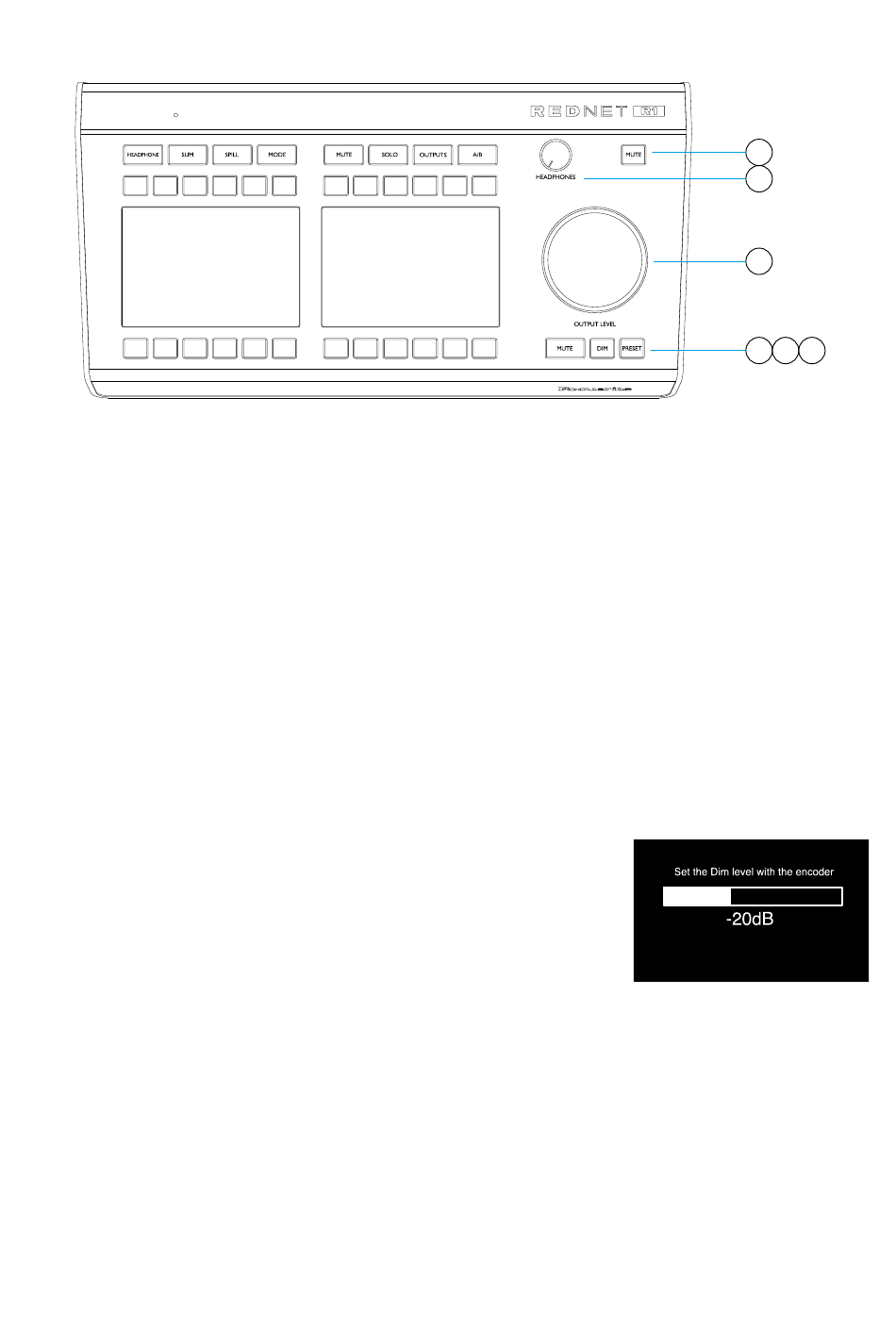

Frontseite . . .
5 Regler für den Kopfhörer-Pegel
Regelt den Lautstärkepegel, der an die Stereokopfhörerbuchse auf der Rückseite gesendet wird.
6 Kopfhörer-Stummschalter (Mute)
Einrastender Schalter zum Stummschalten der Audiowiedergabe an der Kopfhörerbuchse.
7 Ausgangspegel-Encoder
Regelt den Lautstärkepegel, der an die ausgewählten Monitore gesendet wird. Weitere Informationen zur
Einstellung der Systemlautstärkeregelung finden Sie in Anhang 2 auf Seite 22.
Wird auch zur Anpassung der voreingestellten Pegel-Werte, Gain-Einstellungen und Bildschirmhelligkeit
genutzt.
8 Monitor-Stummschalter (Mute)
Einrastender Schalter zum Stummschalten der Audiowiedergabe an den Monitorausgängen.
9 Monitor-Dimmschalter
Reduziert das Signal an den Ausgangskanälen um einen vordefinierten
Betrag.
Die Werkseinstellung ist 20dB. Um einen neuen Wert einzugeben:
• Dimmschalter gedrückt halten bis Bildschirm 2 den aktuellen Wert
anzeigt, anschließend den Ausgangslevel-Encoder drehen
10 Preset-Schalter
Ermöglicht die Einstellung des Monitorausgangspegels auf einen von zwei vordefinierten Werten.
Wenn das Preset aktiv ist, wird der Schalter rot und der Ausgabe-Level-Encoder wird getrennt, sodass der
Monitor-Pegel nicht versehentlich verändert werden kann.
Die Mute- und Dim-Schalter funktionieren normal, während das Preset aktiv ist.
Fortsetzung...
6
6
5
7
8 9
10
