Inhaltszusammenfassung für Focusrite REDNET R1
- Seite 1 Bedienungsanleitung www.focusrite.com FFFA002121...
-
Seite 2: Inhaltsverzeichnis
..................REDNET R1 REGLER UND VERBINDUNGEN . -
Seite 3: Über Dieses Benutzerhandbuch
Über dieses Benutzerhandbuch Diese Bedienungsanleitung gilt für RedNet R1. Es enthält Informationen über die Installation und die Verwendung des Geräts und darüber, wie es an Ihr System angeschlossen werden kann. Dante® und Audinate® sind eingetragene Warenzeichen von Audinate Pty Ltd. -
Seite 4: Einleitung

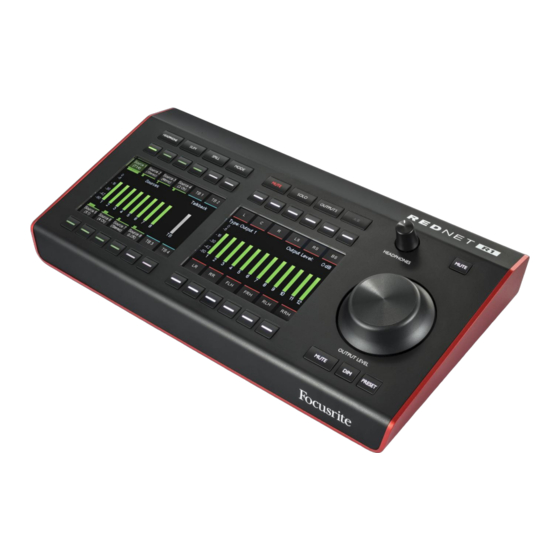

Vielen Dank für den Kauf des Focusrite RedNet R1. RedNet R1 ist ein Hardware-Monitor-Controller und ein Kopfhörerausgangsgerät. RedNet R1 steuert Focusrite-Audio-over-IP-Geräte wie die Monitorsektionen von Red 4Pre, Red 8Pre, Red 8Line und Red 16Line. RedNet R1 kann die Mikrofonvorverstärker der Red-Schnittstellen steuern. -
Seite 5: Rednet R1 Regler Und Verbindungen
REDNET R1 REGLER UND VERBINDUNGEN Frontblende 1 Funktionstasten Acht Tasten wählen den Betriebsmodus des Geräts aus, rufen Untermenüs auf und greifen auf die Systemeinstellungen zu. Siehe Seite 10 für weitere Informationen. • Kopfhörer ermöglicht die Auswahl der Quelle für den lokalen Kopfhörerausgang •... - Seite 6 Frontseite . . . 5 Regler für den Kopfhörer-Pegel Regelt den Lautstärkepegel, der an die Stereokopfhörerbuchse auf der Rückseite gesendet wird. 6 Kopfhörer-Stummschalter (Mute) Einrastender Schalter zum Stummschalten der Audiowiedergabe an der Kopfhörerbuchse. 7 Ausgangspegel-Encoder Regelt den Lautstärkepegel, der an die ausgewählten Monitore gesendet wird. Weitere Informationen zur Einstellung der Systemlautstärkeregelung finden Sie in Anhang 2 auf Seite 22.
- Seite 7 Preset-Schalter . . . Zum Speichern eines Preset-Pegels: • Drücken Sie den Preset-Schalter. • Bildschirm 2 zeigt den aktuellen Pegel und die gespeicherten Werte für die Voreinstellungen 1 & 2 an. N/A zeigt an, dass noch kein Preset-Wert gespeichert wurde. •...
-
Seite 8: Rückseite
*Aus Gesundheits- und Sicherheitsgründen, und um zu gewährleisten, dass die Pegel nicht Gehörschädigend sind, schalten Sie das RedNet R1 nicht ein, während Sie Kopfhörer nutzen, da ein lauter "Schlag" zu hören sein könnte. Siehe Anhang auf Seite 21 für die Anschluss-Belegungen. -
Seite 9: Physische Merkmale
Um den 12-V-Gleichstrom-Eingang zu nutzen, schließen Sie das mitgelieferte externe Steckernetzteil an eine nahe Netzsteckdose an. Verwenden Sie nur das mit dem RedNet R1 gelieferte Netzteil. Die Verwendung von anderen externen Netzteilen kann die Leistung beeinträchtigen oder das Gerät beschädigen. -
Seite 10: Rednet R1 Bedienung
Firmware-Updates werden automatisch von der RedNet Control-Software initiiert und durchgeführt. *Es ist wichtig, dass der Vorgang eines Firmware-Updates nicht unterbrochen wird – weder durch Abschalten der Stromversorgung des RedNet R1 oder des Computers, auf dem RedNet Control läuft, noch durch Trennen der Verbindung zum Netzwerk. - Seite 11 Funktionstasten . . . Spill Zeigt die einzelnen Kanäle einer Quelle, so dass diese einzeln stummgeschaltet/ nicht stummgeschaltet werden können: • Wählen Sie eine Quelle, für die Spill aktiviert werden soll • Bildschirm 1 zeigt die (bis zu) 12 Kanäle an, die in dieser Quelle enthalten sind: Verwenden Sie die Softkeys, um Kanäle stummzuschalten bzw.
-
Seite 12: Modus
Funktionstasten . . . Settings – Greift auf das Untermenü mit globalen Einstellungen zu: • Talkback Latch – Schaltet die Funktion der Talkback-Tasten zwischen vorübergehend und einrastend um • Auto Standby – Wenn diese Option aktiviert ist, werden die TFT-Bildschirme nach 5 Minuten Inaktivität abgeschaltet, d. -
Seite 13: Rednet-Steuerung 2
REDNET CONTROL 2 RedNet Control 2 ist Focusrite's anpassbare Software-Anwendung zur Steuerung und Konfiguration der RedNet-, Red- und ISA-Interface-Reihe. Die grafische Darstellung jedes Geräts zeigt: Steuerebenen, Funktionseinstellungen, Signalanzeigen, Signalrouting und Mixing - sowie Statusanzeigen für Netzteile, Uhr und die primären/sekundären Netzwerkverbindungen. -
Seite 14: Quellengruppen
Quellengruppen . . . Konfiguration der Eingangskanäle Klicken Sie auf die Dropdown-Liste unter jeder Source-Group-Taste, um die Kanalkonfiguration zuzuweisen. Es stehen zwei Optionen zur Auswahl: • Presets – Wählen Sie aus der Liste der vordefinierten Kanalkonfigurationen: - Mono - 5.1.2 - Stereo - 5.1.4 - LCR... -
Seite 15: Monitorausgänge
Ausgänge . . . Monitorausgänge Die Seite "Monitor Outputs" dient der Konfiguration der Ausgangsgruppen und der Zuweisung von Audiokanälen. Auswahl des Ausgangstyps Klicken Sie auf jedes Dropdown-Menü, um die Ausgabekonfiguration zuzuweisen: - Mono - 5.1.2 - Stereo - 5.1.4 - LCR - 7.1.2 - 5.1 - 7.1.4... -
Seite 16: Kanalzuordnung
Kanalzuordnung Auf der Seite "Channel Mapping" wird das Gitternetz für jede Quellengruppe-/Ausgabezielauswahl angezeigt. Einzelne Querverbindungspunkte können ausgewählt/deaktiviert oder angepasst werden. • Die Anzahl der angezeigten Zeilen entspricht der Anzahl der Kanäle in jeder Quellengruppe • Eine Eingangsquelle kann an mehrere Ausgänge geroutet werden, um das Erstellen von Fold-ups/Fold-downs zu vereinfachen •... -
Seite 17: Talkback
Talkback Auf der Seite "Talkback" werden die Einstellungen des Kreuzpunktrasters für die Talkback-Ausgangs-Auswahl und die Kopfhörereinstellungen angezeigt. Talkback-Routing Die Routing-Tabelle ermöglicht es dem Benutzer, einen einzelnen Talkback-Kanal an 16 Positionen zu routen; Der Ziel-Typ wird über der Tabelle angezeigt. Talkback 1–4 kann auch an Cue-Mixes 1–8 gesendet werden. Die Talkback-Kanäle können umbenannt werden. -
Seite 18: Cue Mixes
Cue Mixes Die Seite "Cue Mixes" zeigt die Quelle, das Routing und die Pegeleinstellungen für jeden der acht Mix-Ausgänge an. Die Auswahl des Mix-Ausgangs wird oberhalb der Liste der verfügbaren Quellen angezeigt. Verwenden Sie CMD+"Klick" um mehrere Ausgänge auszuwählen. Es können bis zu 30 Quellen als Mixer-Eingangssignale ausgewählt werden. ID (Identifikation) Wenn Sie auf das ID-Symbol klicken, wird das gesteuerte physische Gerät identifiziert und die LEDs auf der Frontseite blinken für 10 Sekunden auf. -
Seite 19: Werkzeugmenü
Werkzeug-Menü Wenn Sie auf das Tools/Werkzeug-Symbol klicken, wird das Fenster mit Systemeinstellungen geöffnet. Die Einstellungsmöglichkeiten werden auf zwei Registerkarten aufgeteilt: "Device" (Gerät) und "Footswitch" (Fußschalter): Device/Gerät: Preferred Master (bevorzugte Taktreferenz) – Ein/Aus-Zustand. Talkback Routing – Wählen Sie den Kanal an einem Red-Gerät aus, der als Talkback-Eingang verwendet werden soll. Headphone Routing –... - Seite 20 Tools Menu . . . Footswitch/Fußschalter: Assignment – Wählen Sie die Aktion des Fußschaltereingangs aus. Es gibt folgende Optionen: • Aktivieren eines Talkback-Kanals/ mehrerer Talkback-Kanäle, oder... • Stummschaltung eines Monitor-Kanals/ mehrerer Monitor-Kanäle •...
-
Seite 21: Anhänge
ANHÄNGE 1. Pinbelegung der Stecker Netzwerk (PoE) Spitze Cat-6-Kern PoE A PoE B Steckertyp: RJ-45-Buchse (Pin) Weiß und Orange Orange Weiß und Grün Blue Weiß und Blau Grün Weiß und Braun Braun Talkback Spitze Signal Anschlusstyp: XLR-3 female (Pin) Abschirmung Pluspol (+ve) Minuspol (-ve) Kopfhörer... -
Seite 22: Einstellung Des Maximalen Lautstärkepegels
Anhänge . . . 2. E/A-Pegel Information Sowohl das R1 als auch das gesteuerte Gerät der Red-Reihe sind in der Lage, die Lautstärke der an den Analogausgängen des Red-Geräts angeschlossenen Lautsprecher zu regeln. Zwei Kontrollpositionen auf dem Monitorsystem könnten dazu führen, dass entweder ein unzulänglicher Bereich oder eine hohe Empfindlichkeit des Ausgangspegel-Encoders des R1 vorhanden ist. -
Seite 23: Leistung Und Spezifikationen
LEISTUNG UND SPEZIFIKATIONEN Kopfhörer-Ausgang Alle Messungen bei +19dBm Referenzpegel, max. Gain, R = 600Ω 0 dBFS Referenzpegel +19 dBm, ±0.3 dB Frequenzgang 20 Hz – 20 kHz ±0.2 dB THD+N -104 dB (<0.0006%) bei -1 dBFS Dynamikbereich 119 dB A-gewichtet (typisch), 20 Hz - 20 kHz Ausgangsimpedanz 5Ω... -
Seite 24: Garantie Und Service Von Focusrite Pro
Die eingeschränkte Garantie wird ausschließlich für Produkte angeboten, die bei einem autorisierten Händler erworben wurden (dabei handelt es sich um Händler, die das Produkt direkt von der Focusrite Audio Engineering Limited im Vereinigten Königreich oder einem ihrer autorisierten Vertriebspartner außerhalb des Vereinigten Königreichs erworben haben).
