Signalisierungs- und
LAN 1-2
Verwaltungsanschlüsse
Anschlüsse

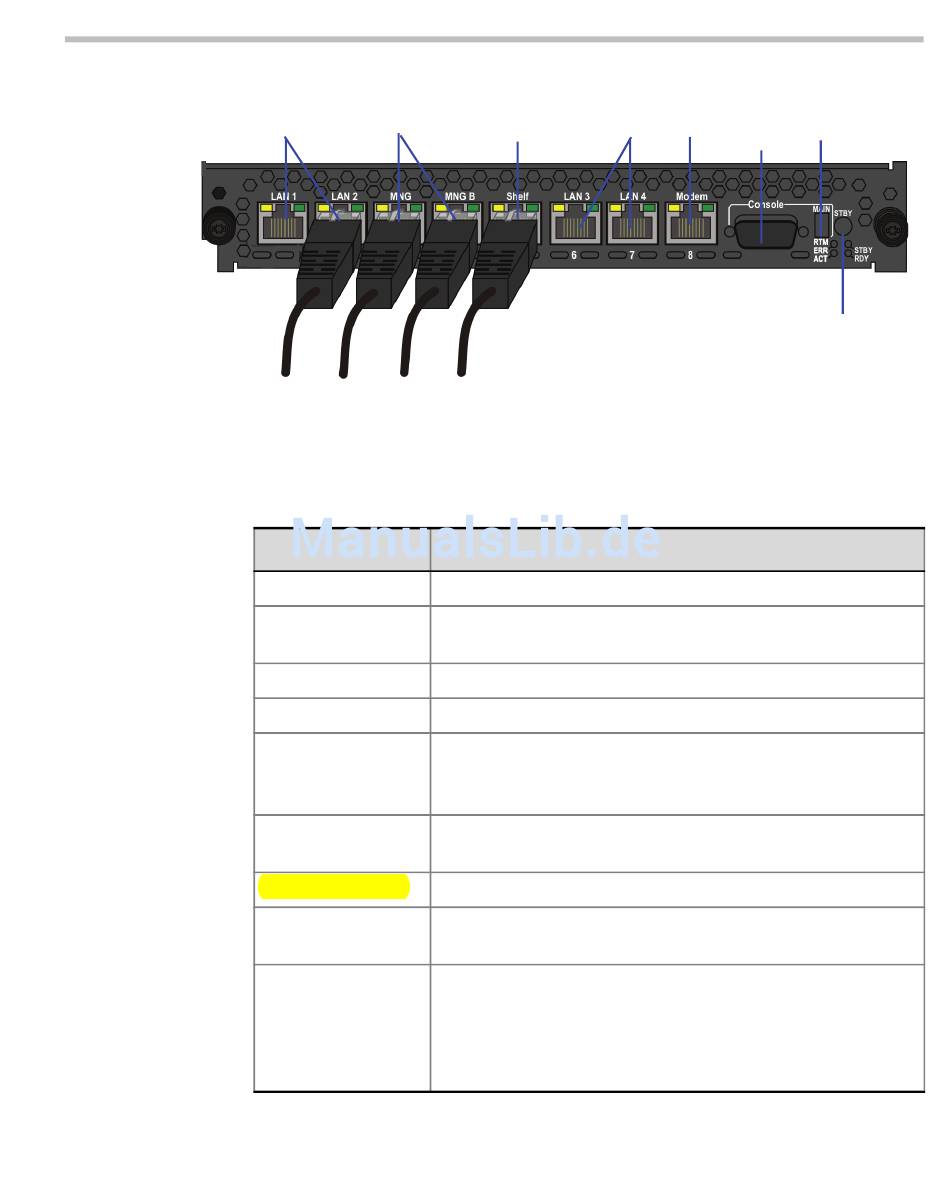

Abbildung 1-3 RMX 1500Layout der RTM IP-Rückplatte
Die folgenden Elemente erscheinen auf der Rückplatte des RMX 1500:
Tabelle 1-6 RMX 1500 Rückplatte – Beschreibung der RTM IP 1500-
Komponenten
Element
LAN 1-Anschluss
LAN 2-Anschluss
MNG-Port
MNGB
LAN 3-4
Anschlüsse
Shelf (Manager)-
Anschluss
Modemanschluss
Serieller (RS-232)
Anschluss
MAIN/RTM
Regal n.v.
Anschluss
LAN 3, LAN 4 und die seriellen
Anschlüsse sind nur für das
Debuggen und nicht für die
Verwendung durch den Kunden
vorgesehen
Beschreibung
Nicht verfügbar (n.v).
LAN (Medien) Anschluss. 1 Medien-IP-Adresse ist
verfügbar.
Signalisierungsanschluss.
Verwaltungsanschluss für Webclient und RMX-Manager.
Nicht verfügbar (n.v).
Hinweis: LAN 3/4 sind mit einer Plastikkappe bedeckt, die
nicht entfernt werden sollte.
(Optional) Shelf Manager-Anschluss.
Interner IP-Anschluss, nur für das Debuggen.
Nur für das Debuggen. Ermöglicht den Ausdruck
verschiedener Logs aus RTM IP 1500 und Card Manager.
Auswahl der Anschlussart für den RS-232-Anschluss.
Wenn der Schalter nach oben steht, ist der serielle
Anschluss mit der MPMx-Karte verbunden.
Wenn der Schalter nach unten steht, ist er mit RTM IP
verbunden.
