Kapitel 1 – Hardwarebeschreibung
RMX 1500 Rückplatte
1-14

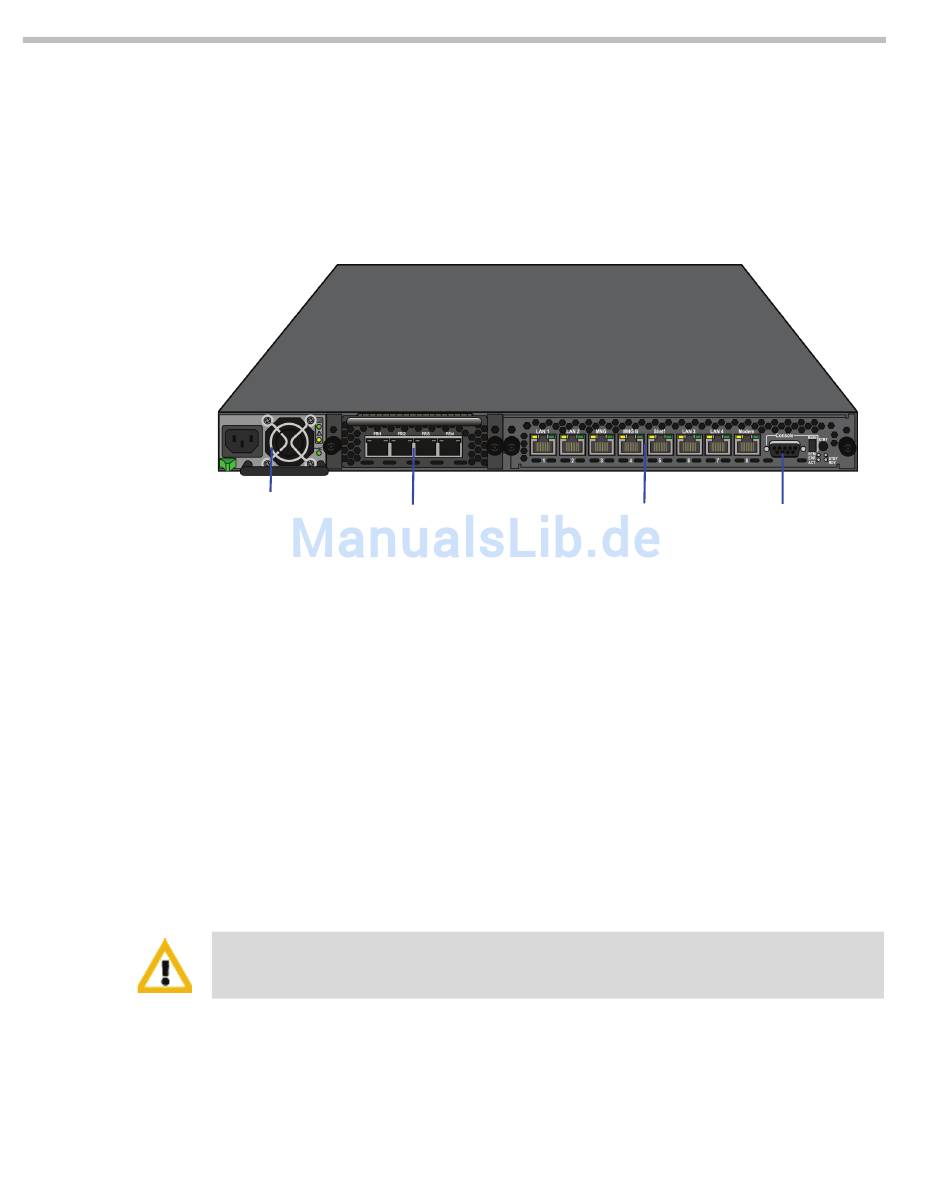

Die RMX 1500 Rückplatte enthält den RTM IP 1500 und optional den
RTM ISDN 1500. Außerdem beherbergt die Rückplatte die
Stromversorgung mit Ventilator und Wechselstromeingang sowie eine
serielle Schnittstelle.
Stromversorgung
RTM ISDN 1500
mit eingebautem
Ventilator
RTM IP 1500
Diese Karte enthält einen Ethernet-Switch, der das Netzwerk des Systems
verwaltet, Daten zwischen den Karten und den Komponenten des
Systems leitet und die Konnektivität zu den externen IP-Netzwerken
liefert. Sie verwaltet und überwacht die Systemventilatoren und reguliert
die Stromversorgung.
Zu den RTM IP 1500-Anschlüssen gehören:
•
2 Signalisierungs- und Medienanschlüsse
•
2 Ethernet Verwaltungsanschlüsse
•
Shelf (Manager)-Anschluss
•
Modem
•
1 serieller Anschluss
LAN 1, LAN3, LAN4 und Modem-Anschlüsse sollen nicht verwendet werden
und die Plastikabdeckung dieser Anschlüsse sollten nicht entfernt werden.
RTM IP 1500
Serieller
Steckplatz
