zu Hawle Hydrant H4
5 Montage
1. In der Baugrube eine Standfläche für den Einlaufbogen
erstellen
.
2. Einlaufbogen montieren und wenn nötig ausreichend
gegen das Erdreich abstützen.
3. Einlaufbogen-Kürzmass bestimmen (Bild1)
Frosttiefe
57 cm
Frosttiefe
97 cm
Frosttiefe
135 cm
Das Mass
A
von Belag bis Spitzende ergibt das
Kürzmass des Einlaufbogens. (Bild 1)
Die Sollbruchstelle liegt bei Einhaltung der
vorgegebenen Masse, 6 cm über Erdniveau.
4. Spitzende einkürzen: (Bild 2)
Der PE-Einlaufbogen kann mit einem konventionellen
PE-Bearbeitungswerkzeug gekürzt werden.
Der Guss Fussbogen muss mit einem geeigneten
Werkzeug an der unteren Kante einer Nut eingekürzt
werden. (Bild 2)
Hydranten-Unterteil mittels Flanschverbindung auf das
Spitzende des Bogens montieren.
5. Hydranten-Oberteil auf Unterteil montieren.
Sollbruchschrauben über Kreuz anziehen.
→
Anzugsdrehmoment max. 60 Nm.
6. Spindelverlängerung muss korrekt in die Kuppelmuffe
des Spindellagers eingesteckt werden
7. Hydrant senkrecht ausrichten
8. Das Hydranten-Unterteil sollte mit einer
Sickerpackung oder dem Sickerstein (N906000000)
umgeben werden. Um ein Unterspülen des
Hydranten-Standplatzes zu vermeiden, wird
empfohlen, die Entleerung mit einem
PE-Rohr Ø 32 mm zu verlängern
9. Eindecken des Hydranten. Dabei soll die
Sickerpackung gegen Verschmutzung geschützt
werden. Flanschen vorgängig mit Bandagen
umwickeln
10. Das Eindecken von Hydranten-Unterteilen darf erst
nach erfolgreicher Druck- und Funktionskontrolle
vorgenommen werden.
11. Unterhalb der Sollbruchstelle (Erdniveau) ist das
Hydranten-Unterteil ausreichend gegen das Erdreich abstützen
12. Falls erforderlich: Hydranten Oberteil in die gewünschte Position ausrichten.
Diese Manipulation darf nur bei geschlossenem Hauptventil oder geschlossenem Schieber in
der Hydranten Zuleitung durchgeführt werden
22.07.2020
A = 65 cm
A = 105 cm
A = 143 cm
Hawle Armaturen AG
→
Anzugsdrehmoment max. 35 Nm.

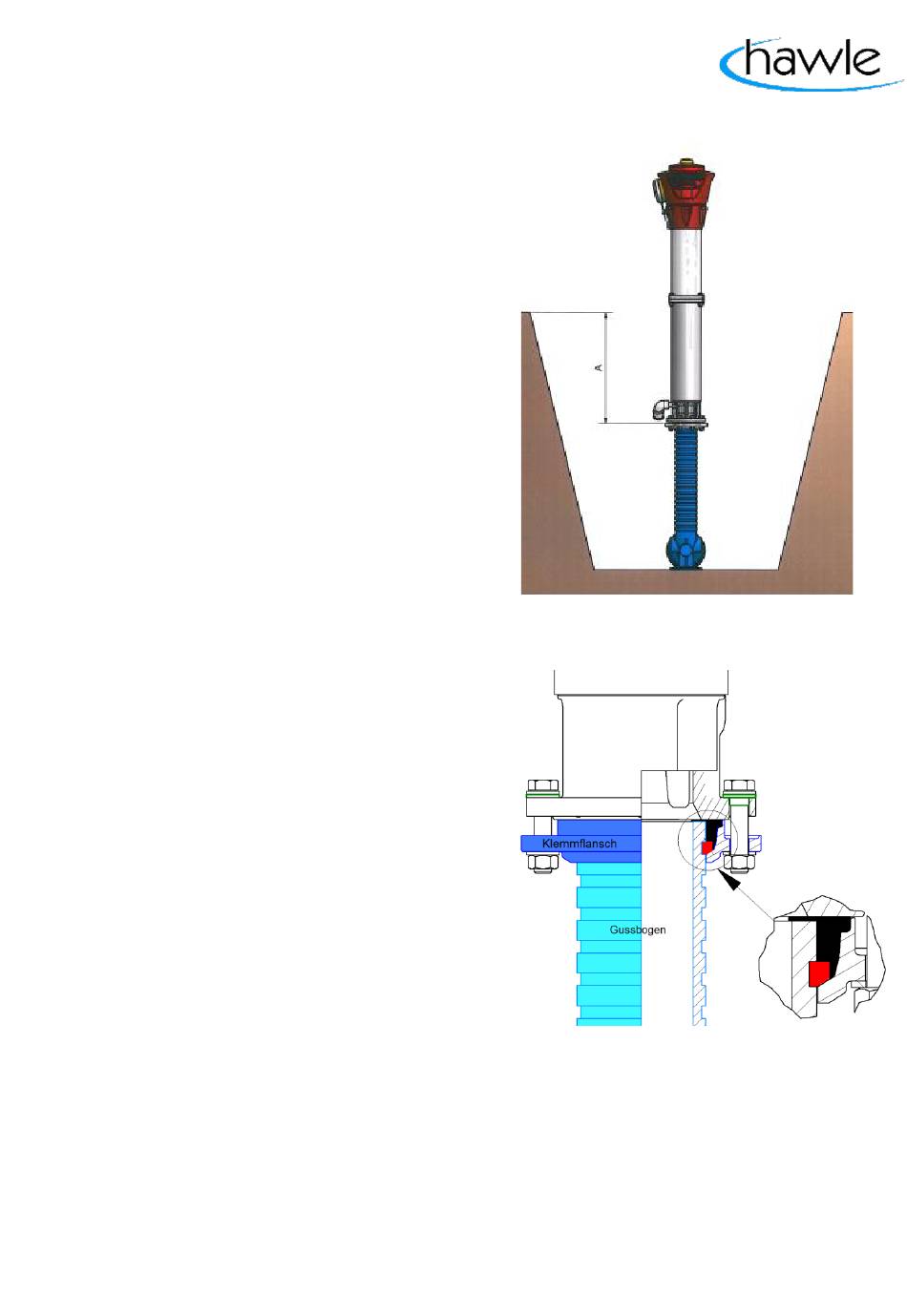

Bild 1
Bild 2
