Bedienungsanleitung
zu Hawle Hydrant H4
3 Verwendung
Der Hawle Überflurhydrant H4 verfügt über ein radiales Dichtsystem. Der Ventilkegel kann
als Standard- oder Progressiv-System eingebaut werden. Zum Öffnen und Schliessen sind
16 Umdrehungen nötig. Der Hydrant sollte im Betrieb nur mit vollständig geöffnetem
Hauptventil betrieben werden. Im Ruhezustand muss das Hauptventil vollständig
geschlossen sein. Durch die robusten Endanschläge sind "Offen" und "Zu" Positionen
vorgegeben.
4 Produktbeschreibung
Medium:
Druckstufen:
Hydranten Kopf:
Säule:
Ventilsitz:
Hauptventil:
Bauart:
Entleerung:
Restwassermenge:
Sollbruch:
Durchflussleistung:
4.1 Vorbereitung
- Vor dem Einbau sind die Armaturen und Formstücke einer Sichtprüfung zu unterziehen.
Dabei ist auf den einwandfreien Zustand der Beschichtung und die Sauberkeit der
Dichtflächen zu achten!

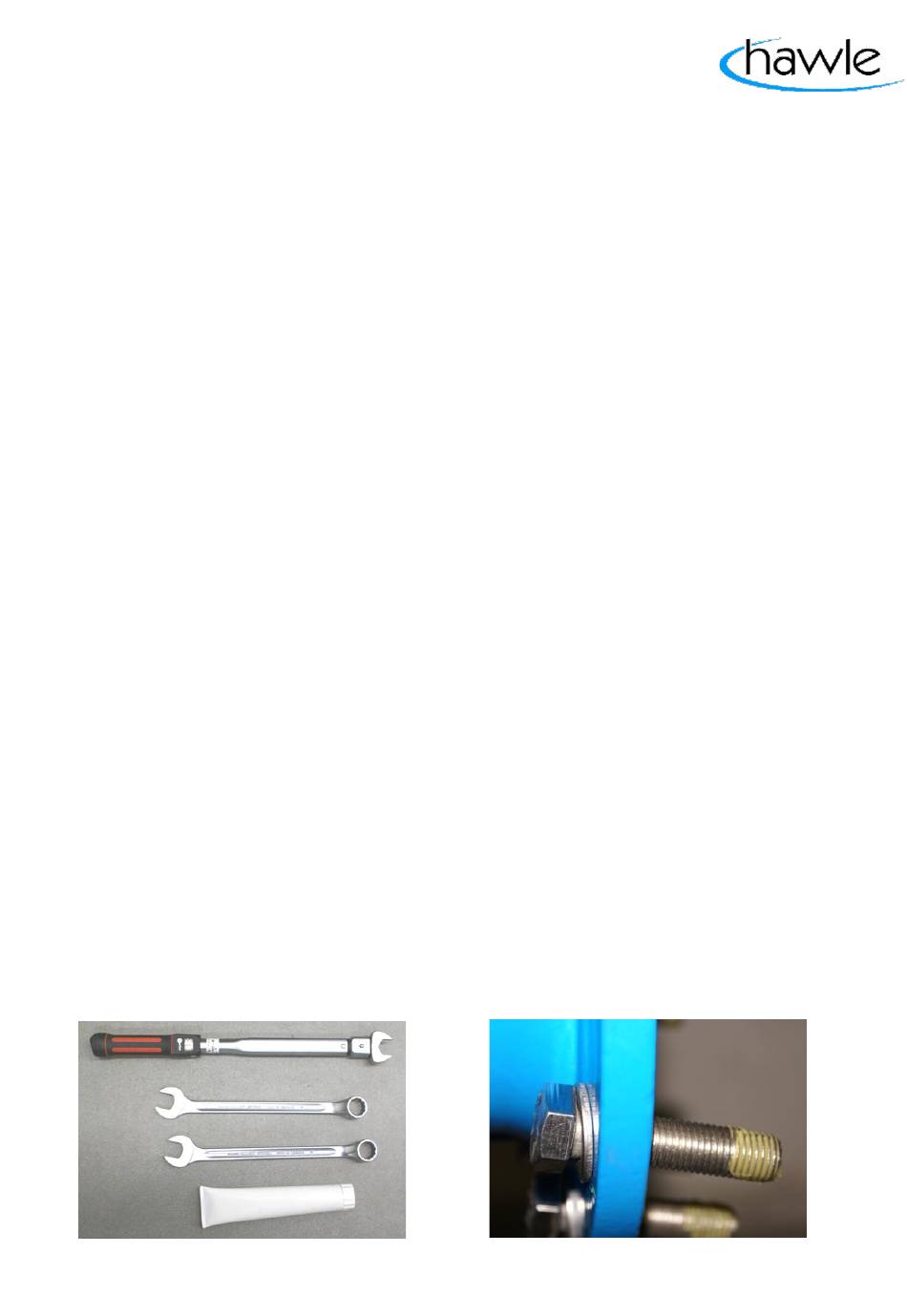

- Benötigtes Werkzeug und Hilfsmitteln siehe Bild 1.
- Verbindungsmaterial: Schrauben, Doppel U-Scheiben und Muttern auf ihre Vollständigkeit
überprüfen!
- Alle kraftübertragenden Elemente der Flanschverbindung (Schrauben / Muttern
gemäss Bild 2) mit zugelassenem Schmiermittel (z.B. Klüber Fett VR69-252) versehen.
Bild 1
22.07.2020
Trinkwasser
PN16
Seewasserbeständige vergütete Alu-Legierung mit UV-beständiger
Beschichtung
Rostfreies Stahlrohr geschliffen, INOX
Rostfreier Stahlguss, INOX
Messing/EPDM
Einspindlig, Anschluss Storz 75
In geschlossenem Zustand (Endanschlag) selbsttätige Entleerung
mit Druckwasserschutz.
"Null" nach DIN 3321
Präparierte Sollbruchschrauben (Best.-Nr. N903 100 010) für
Anzugsdrehmoment 60 Nm
Kv-Wert = 2250 Liter/min. (Leistung bei 1 bar Druckverlust)
Hawle Armaturen AG
Bild 2
3 / 10
