Bedienungsanleitung

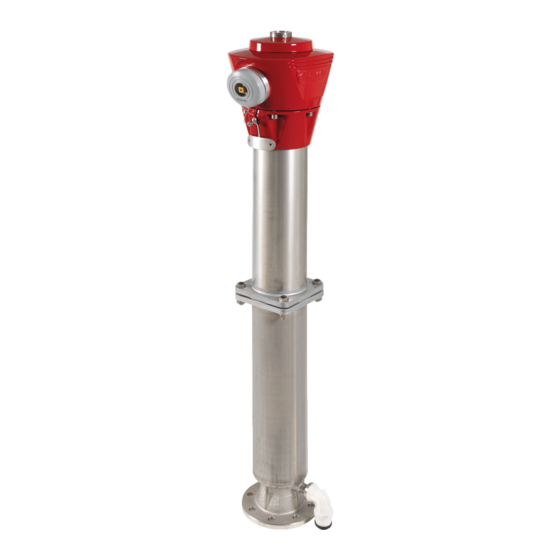

Hydrant H4 INOX, Typ KURZ, Frosttiefe 57 cm®

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hawle H4 INOX

  • Seite 1 Bedienungsanleitung Hydrant H4 INOX, Typ KURZ, Frosttiefe 57 cm®...
  • Seite 2 Bedienungsanleitung Hydranten-Oberteil H4 INOX®...
  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung zu Hawle Hydrant H4 Inhaltsverzeichnis Lagerung, Handhabung und Transport ..............2 Lagerung ........................2 Handhabung ........................2 Transport ........................2 Sicherheits-Hinweise .................... 2 Allgemeine Sicherheit-Hinweise ..................2 Spezielle Sicherheits-Hinweise für den Verwender ............2 Verwendung ......................3 Produktbeschreibung .................... 3 Vorbereitung ........................
  • Seite 4: Lagerung, Handhabung Und Transport

    Bedienungsanleitung zu Hawle Hydrant H4 1 Lagerung, Handhabung und Transport 1.1 Lagerung Die Lagerung von Armaturen vor deren Einbau sollte in der Originalverpackung erfolgen. Armaturen dürfen bei Transport und Lagerung nicht längere Zeit dem Sonnenlicht (UV- Strahlung) ausgesetzt werden. 1.2 Handhabung Das Anheben und die Handhabung von Armaturen, sind mit geeigneten Mitteln und unter Beachtung der hierfür geltenden höchstzulässigen Traggrenzen durchzuführen.
  • Seite 5: Verwendung

    Hawle Hydrant H4 3 Verwendung Der Hawle Überflurhydrant H4 verfügt über ein radiales Dichtsystem. Der Ventilkegel kann als Standard- oder Progressiv-System eingebaut werden. Zum Öffnen und Schliessen sind 16 Umdrehungen nötig. Der Hydrant sollte im Betrieb nur mit vollständig geöffnetem Hauptventil betrieben werden.
  • Seite 6: Montage

    Bedienungsanleitung zu Hawle Hydrant H4 5 Montage 1. In der Baugrube eine Standfläche für den Einlaufbogen erstellen 2. Einlaufbogen montieren und wenn nötig ausreichend gegen das Erdreich abstützen. 3. Einlaufbogen-Kürzmass bestimmen (Bild1) Frosttiefe 57 cm A = 65 cm Frosttiefe...
  • Seite 7: Bedienungsanleitung

    Bedienungsanleitung zu Hawle Hydrant H4 6 Bedienungsanleitung 6.1 Inbetriebnahme • Storzdeckel entfernen • Hydrant spülen, um eventuelle Ablagerungen auszuschwemmen • Schlauch ankuppeln • Hydrant durch drehen des Hauptventiles gegen den Urzeigersinn öffnen. (Öffnen des Hydranten bis auf Anschlag, 16 Umdrehungen) •...
  • Seite 8: Austausch Des Ventilkegels

    Bedienungsanleitung zu Hawle Hydrant H4 6.4 Austausch des Ventilkegels Zuleitung zum Hydrant absperren Hydrant öffnen und ca. eine halbe Umdrehung zurückdrehen An der Sollbruchstelle Hydrant auseinanderschrauben Beide Federvorstecker (29) herausziehen Spindelhalter (30) wird durch Linksdrehen aus der Verankerung gelöst Betätigungsgarnitur nach oben herausziehen...
  • Seite 9: Reinigung

    Reinigungsmittel Für normale Verschmutzungen empfehlen wir PELOX plus 1000 und für hartnäckige Verschmutzungen PELOX plus 3000. Das Reinigungsmittel kann bei der Firma Hawle Armaturen bezogen werden. Bitte jeweils die Gebrauchsanweisungen genau beachten. Reinigungsmittel, die nicht für Edelstahl gebraucht werden dürfen: •...
  • Seite 10: Wasserdiebstahl- Anzeige

    Bedienungsanleitung zu Hawle Hydrant H4 9 Wasserdiebstahl- Anzeige Das Hydranten-Oberteil ist ab Werk mit einer Wasserdiebstahl-Anzeige ausgestattet und beinhaltet folgende Einzelteile: Art.-Nr. N912 000 000 Sicherungsring zu Diebstahlanzeige Art.-Nr. N913 000 000 Wasserdiebstahl-Anzeige (gelbe Kappe) Zweck: Die gelbe Kunststoffkappe kann nur durch Zerstörung entfernt werden und soll die Hemmschwelle eines Missbrauchs durch unerlaubten Wasserbezug erhöhen.
  • Seite 11: Bestandteile

    Bedienungsanleitung zu Hawle Hydrant H4 10 Bestandteile Art Nr. Bezeichnung Hydrantenkopf N900 800 0_0 Haube N900 000 01_ Spannring für Hydrantenkopf N900 180 00_ Festkupplung Storz 75 N900 120 001 O-Ring für Festkupplung N900 121 000 Hawle Verschlusskappe Storz N904 100 000...
  • Seite 12: Inbetriebnahme Und Druckprüfung

    Bedienungsanleitung zu Hawle Hydrant H4 11 Inbetriebnahme und Druckprüfung Nach der Verlegung ist eine ordnungsgemässe Druckprüfung entsprechend den gültigen Regeln und Vorschriften durchzuführen. 12 Wartung Hydranten müssen entsprechend den SVGW-Vorschriften überwacht und gewartet werden. 13 Normen • SVGW Richtlinien W5/ZW147 •...
