Seriell RS232 zu RS-422/485 Konverter

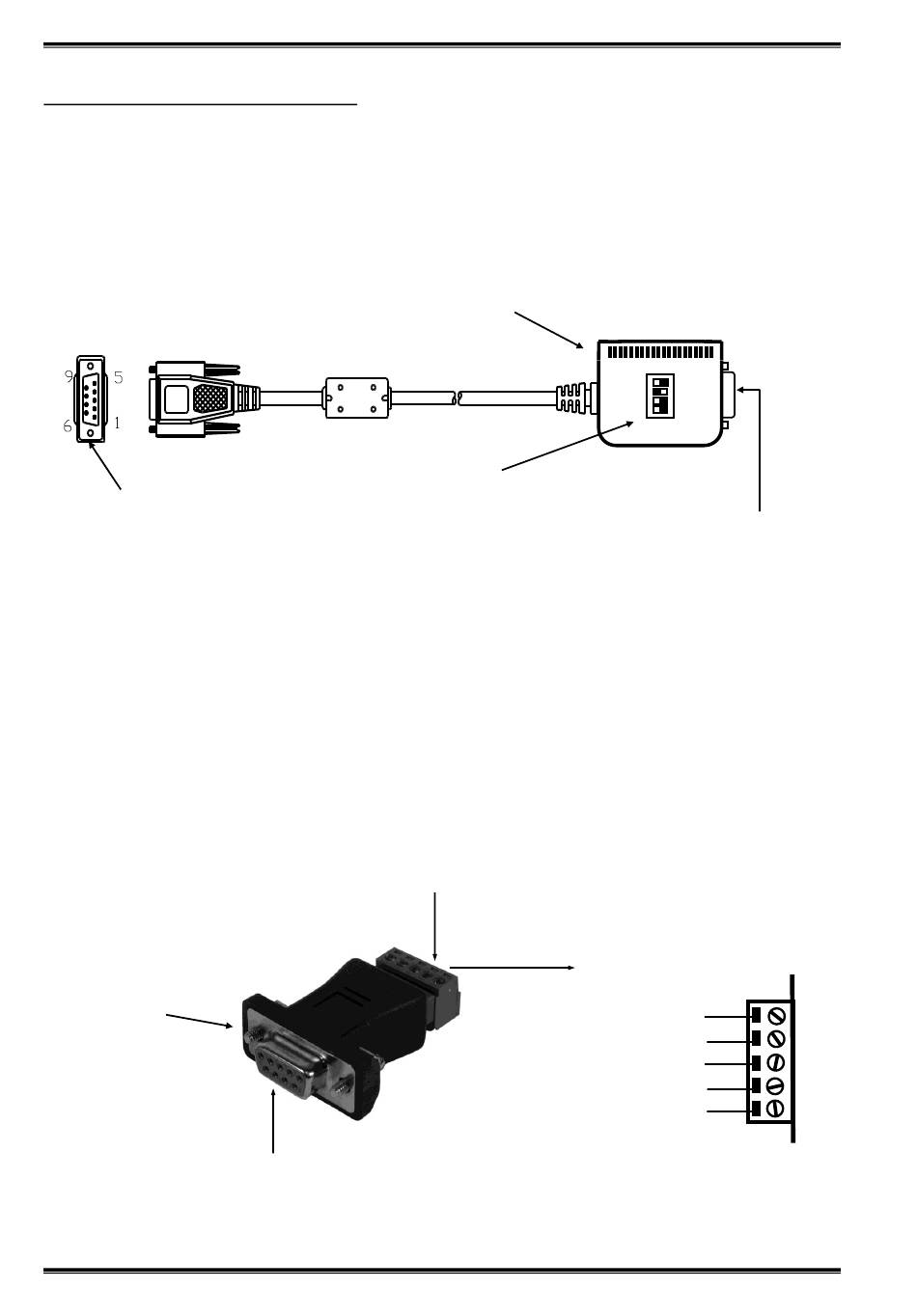

3. Layout und Anschlüsse

3.1 Layout RS-232 zu RS-422/485 Konverter

9-pin Buchse D-SUB
RS232 Anschluss
(Konfiguriert als DCE)
3.2

Layout DB-9 zu 5 Pin T-Block Adapter

Verschraubung
DB9 Anschluss
Mini DC Anschluss
für 5V Strom über USB
Mode DIP Schalter
3.5mm Terminal Block
4
D-SUB 9-pin Stecker
RS422/485 Anschluss
Pin-Belegung:
TXD+(DATA+)
TXD-(DATA-)
RXD+
RXD-
GND
