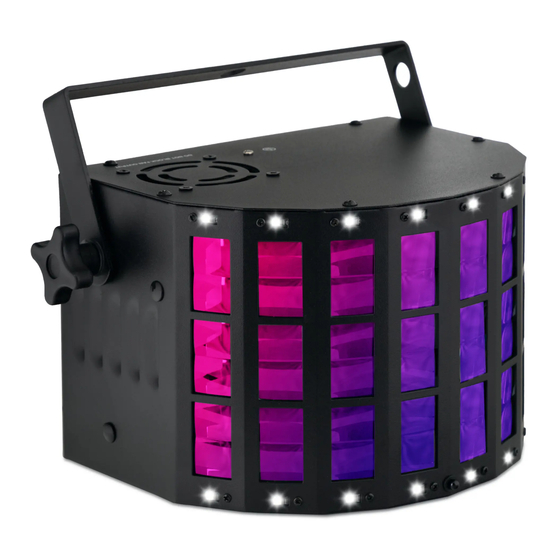

Showlite DS-3 Derby Strobe Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Showlite DS-3 Derby Strobe
Inhaltszusammenfassung für Showlite DS-3 Derby Strobe
- Seite 1 DS-3 Derby Strobe Bedienungsanleitung Artikelnummer: 00069702 Version: 08/2020...
- Seite 2 Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Um sicherzustellen, dass Sie mit diesem Produkt vollständig zufrieden sind, lesen und verstehen Sie dieses Handbuch sorgfältig. BITTE SORGFÄLTIG DURCHLESEN Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen an einem sicheren Ort auf.
- Seite 3 Vorsicht Bitte beachten Sie folgende grundlegenden Hinweise um sich oder andere nicht zu gefährden und Schäden an externen Geräten zu vermeiden. Warnhinweise Bauen Sie das Produkt nicht auseinander und nehmen Sie keine Modifikationen daran vor. Dies könnte Verletzungen durch Stromschlag zur Folge haben. Wenn Sie feststellen, dass das Stromkabel deutliche Gebrauchsspuren aufweist, das Gerät Fehlfunktionen aufweist, verbrannt riecht oder raucht, ziehen Sie umgehend den Stecker aus der Steckdose und betrauen Sie eine Fachwerkstatt mit eventuell nötigen Reparatur-,...
- Seite 4 Installation / Hängende Montage Die Instalation darf ausschließlich durch autorisiertes Fachpersonal erfolgen! Bei der Montage über Kopf halten Sie sich bitte an die geltenden Normen und Vorschriften Ihres Landes. In jedem Falle hat eine Sicherung durch eine zweite unabhängige Aufhängung zu erfolgen.
-
Seite 5: Inhaltsverzeichnis
© 2020 Dieses Handbuch ist urheberrechtlich geschützt. Das Kopieren oder Nachdrucken, auch in Auszügen, ist nur mit Zustimmung der Musikhaus Kirstein GmbH gestattet. Gleiches gilt für die Reproduktion oder das Kopieren von Bildern, auch in veränderter Form. Inhalt 1. Allgemeiner Überblick ..................6 2. -
Seite 6: Allgemeiner Überblick
1. Allgemeiner Überblick Der DS-3 Derby Strobe Strahleneffekt ist ein leistungsstarker RGB-LED-Lichteffekt, welcher mehrfarbige bewegliche Lichtstrahlen erzeugt. Den besten Effekt erhalten Sie in Zusammenhang mit einer Nebelmaschine. Dieser Lichteffekt ist DMX- steuerbar, kann jedoch ebenfalls stand-alone oder in Master-Slave-Schaltung verwendet werden. -
Seite 7: Produktübersicht Und Bedienelemente
3. Produktübersicht und Bedienelemente Name Funktion Nutzen Sie diese Öse zur Anbringung einer Sicherheitsöse zweiten unabhängigen Aufhängung. (z.B. Sicherungsseil, Sicherungskette). Mikrofon Das Eingangssignal über das Mikrofon beeinflusst die Musiksteuerung. Regler Passen Sie hier die Empfindlichkeit des Musikempfindlichkeit Mikrofons den Lautstärkeverhältnissen der jeweiligen Umgebung an. -
Seite 8: Bedienung
DMX-Anzeige Zeigt an ob DMX-Signale empdfangen werden Slave-Anzeige Zeigt an, ob der Effekt im Modus Slave betrieben wird. Zeigt an, ob der Effekt im Auto-Modus Auto-Anzeige betrieben wird. Sound-Anzeige Zeigt an, ob der Effekt mit Musiksteuerung betrieben wird. Display Zeigt Informationen über Menüpunkte bzw. Werte an. - Seite 9 Display-Anzeige Display-Anzeige Display-Anzeige Menüpunkt Werte Werte Untermenü(s) Blättern mit MENÜ oder Betreten mit Enter, Betreten und zum nächsten Verlassen mit Menü Einstellwert springen mit Enter, UP-DOWN Ändern mit UP-DOWN Verlassen mit Menü Ändern mit UP-DOWN AutM S.01-99 (Laufgeschwindigkeit) Automatik – Mix (Automatikprogramm) AutP Automatik -- Derby...
-
Seite 10: Stand-Alone Betrieb
SYS. LEdS Energiesparmodus On-Off (System) vErS Anzeige der Versionsnummer tESt (Startet Testprogramm) rESt Bestätigen mit ENTER (Reset auf Werkseinstellung) Stand-Alone Betrieb Dieser Lichteffekt kann ohne externes Steuergerät betrieben werden. Hierzu stehen Ihnen mehrere Auto-Programme zur Verfügung. Diese sind: Mix, Derby-Show und Strobe-Show, sowie die Möglichkeit der Musiksteuerung. -
Seite 11: Dmx-Protokoll 4-Channel-Mode
DMX-Protokoll 4-Channel-Mode Setzen Sie für X Ihre gewählte DMX-Startadresse ein. Beispiel: Bei gewählter Startadresse 011 X =11 … X+1= 12 … X+2= 13 … X+3= 14 Hierbei steuern die ersten drei gewählten Kanäle den Derby-Effekt (Kanal X+1 und X+2 zeigen nur eine Reaktion wenn Kanal X ein Wert zugeordnet ist) und der vierte Kanal das Strobe-Programm, welches einzeln oder in Kombination mit dem Derby- Effekt betrieben werden kann. -
Seite 12: Dmx-Protokoll 1-Channel-Mode
Strobe- 000-009 010-019 Pattern1 ansteigender Programme Wert – ansteigende Geschwindigkeit 020-029 Pattern2 ansteigender Wert – ansteigende Geschwindigkeit 030-039 Pattern3 ans. Geschw 040-049 Pattern4 ans. Geschw 050-059 Pattern5 ans. Geschw 060-069 Pattern6 ans. Geschw 070-079 Pattern7 ans. Geschw 080-089 Pattern8 ans. Geschw 090-099 Pattern9 ans. -
Seite 13: Dmx Xlr-Pin-Belegung
Nutzen Sie folgende Verbindungskette, falls Sie mehrere Scheinwerfer individuell von Ihrem Controller aus steuern möchten. Nutzen Sie folgende Verbindungskette, falls Sie mehrere Scheinwerfer identisch von Ihrem Controller aus steuern möchten. Die Verbindungskette sollte eine Länge von 300m bzw. eine Anzahl von 32 Einheiten nicht überschreiten. -
Seite 14: Ir-Fernbedienung
IR-Fernbedienung Autoprogramm Geschwindigkeitsauswahl Je höher die Zahl, umso Automatikprogramme höher die werden in zufälliger Wiedergabegeschwindigkeit Reihenfolge wiedergegeben Musiksteuerung Strobe-LEDs On/Off Automatikprogramme werden musikgesteuert in zufälliger Reihenfolge wiedergegeben Blackout Pause Farbemuster Nicht belegt durchblättern - Farbemuster Nicht belegt durchblättern +... -
Seite 15: Menü-Chart
5. Menü-Chart:... -
Seite 16: Technische Daten
6. Technische Daten Artikelbezeichnung DS-3 Derby Strobe LED-Leistung 3W-rot + 3W-grün + 3W-blau + 3W- weiß + 16x0,5W-strobe LED Masse in mm 190x260x190 Gewicht in kg Stromversorgung AC 220-240V 50/60Hz Leistungsaufnahme Betriebstemperatur max. 40°C DMX-IN, DMX-OUT... -
Seite 17: Weee-Erklärung
WEEE Erklärung (Waste of Electrical and Electronic Equipment) Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wiederverwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center.
