Showlite LF-5 Bedienungsanleitung
Quicklinks
1. Aufbau
Verbinden Sie die Scheinwerfer durch die mitgelieferten XLR-Kabel entsprechend der
Beschriftung INPUT/OUTPUT an der Rückseite der Geräte miteinander. Die Reihenfolge
der Verkabelung spielt zur Funktion der Anlage keine Rolle.
2. Einstellen der Scheinwerfer
Betätigen Sie die Schalter „UP" oder „DOWN", bis im LCD-Display „A001" zu lesen ist.
Hier handelt es sich um den DMX-Modus. Halten Sie „ENTER" gedrückt, bis nur noch die
Ziffern angezeigt werden. Über „UP" und „DOWN" lassen sich den Scheinwerfern jetzt die
DMX-Adressen zuweisen.
Hierbei ist folgende Belegung wichtig:
Scheinwerfer 1: A001
Scheinwerfer 2: A011
Scheinwerfer 3: A021
Scheinwerfer 4: A031

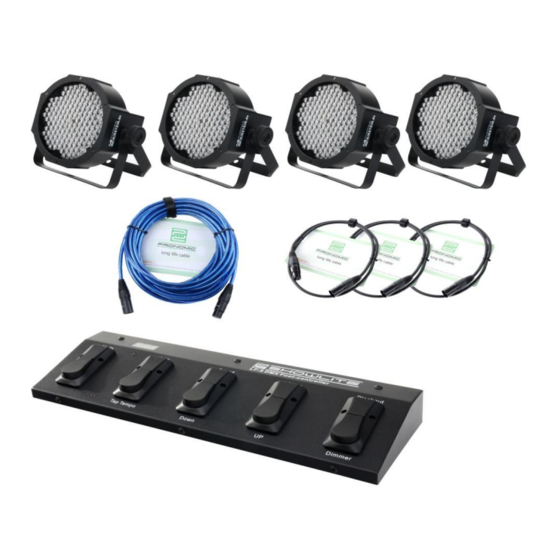

Starterbundle:
4 x FLP-144 LED
LF-5 Foot-Controller
Seite 1 von 5
Verwandte Anleitungen für Showlite LF-5
Inhaltszusammenfassung für Showlite LF-5
- Seite 1 Starterbundle: 4 x FLP-144 LED LF-5 Foot-Controller 1. Aufbau Verbinden Sie die Scheinwerfer durch die mitgelieferten XLR-Kabel entsprechend der Beschriftung INPUT/OUTPUT an der Rückseite der Geräte miteinander. Die Reihenfolge der Verkabelung spielt zur Funktion der Anlage keine Rolle. 2. Einstellen der Scheinwerfer Betätigen Sie die Schalter „UP“...
-
Seite 2: Einstellen Des Showlite Lf-5 Foot-Controller
Diese DMX Adressen stehen auch auf der Rückseite des Showlite LF-5 Foot- Controller Tipp: Möchten Sie mehr als 4 Showlite LED FLP-144-Scheinwerfer über den Foot- Controller betreiben, kann man diese DMX Adressen auch mehrmals verwenden. Wenn Sie z.B. bei 8 Scheinwerfern 4 LED Scheinwerfer links und 4 LED Scheinwerfer rechts benutzen möchten und die 4 auf der rechten Seite zum Beispiel... - Seite 3 4. Bedienung der Lichtanlage Schalten Sie den Foot-Controller ein: Sie können mit dem Mode Fußschalter zwischen den verschieden Hauptfunktionen wählen: Wenn die grüne LED leuchtet, dann benutzen die anderen 4 Fußschalter die oberen Funktionen: Auto, Sound, Color und Blackout Wenn die rote LED leuchtet, dann benutzen die Fußschalter die unteren Funktionen: Tap Tempo, Down, UP und Dimmer Wenn die rote und die grüne LED blinken, dann ist der Foot-Controller im...
- Seite 4 Mit den Down oder UP Fußschalter können Sie nun die Helligkeit zwischen 0 bis 100 (100 wäre die hellste Einstellung) einstellen. Allgemein: Sie können den Showlite LF-5 Foot-Controller für verschiedene LED Scheinwerfer benutzen. Der Foot-Controller hat dafür hinten einen Schiebeschalter wo Sie zwischen...
- Seite 5 Also Einstellung 5: DRGB Die anderen Kanäle wie CH5 Strobe, CH6 und CH7 werden für die Lichtsteuerung nicht benötigt, da der Showlite LF-5 Foot-Controller nur Rot, Grün, Blau, Weiß (wenn der LED Scheinwerfer diese separate Farbe hätte) und die Helligkeit einstellen kann.
