1. Aufbau
Verbinden Sie die Scheinwerfer durch die mitgelieferten DMX-Kabel entsprechend der
Beschriftung INPUT/OUTPUT an der Rückseite der Geräte miteinander. Die Reihenfolge der
Verkabelung spielt zur Funktion der Anlage keine Rolle.
2. Einstellen der Scheinwerfer
Betätigen Sie die Schalter „UP" oder „DOWN", bis im LCD-Display „A001" zu lesen ist. Hier handelt es
sich um den DMX-Modus. Halten Sie „ENTER" gedrückt, bis nur noch die Ziffern angezeigt werden.
Über „UP" und „DOWN" lassen sich den Scheinwerfern jetzt die DMX-Adressen zuweisen.
Hierbei ist folgende Belegung wichtig:
PAR 1: A001
PAR 2: A017
PAR 3: A033
PAR 4: A049
Tipp: Möchten Sie mehr als 4 Showlite-PAR64-Scheinwerfer über diese Steuerung betreiben, sollte
der DMX-Adressenabstand möglichst 8 betragen. (DMX Adresse 1, 17, 33, 49, 65, 81, 97 und
113 )

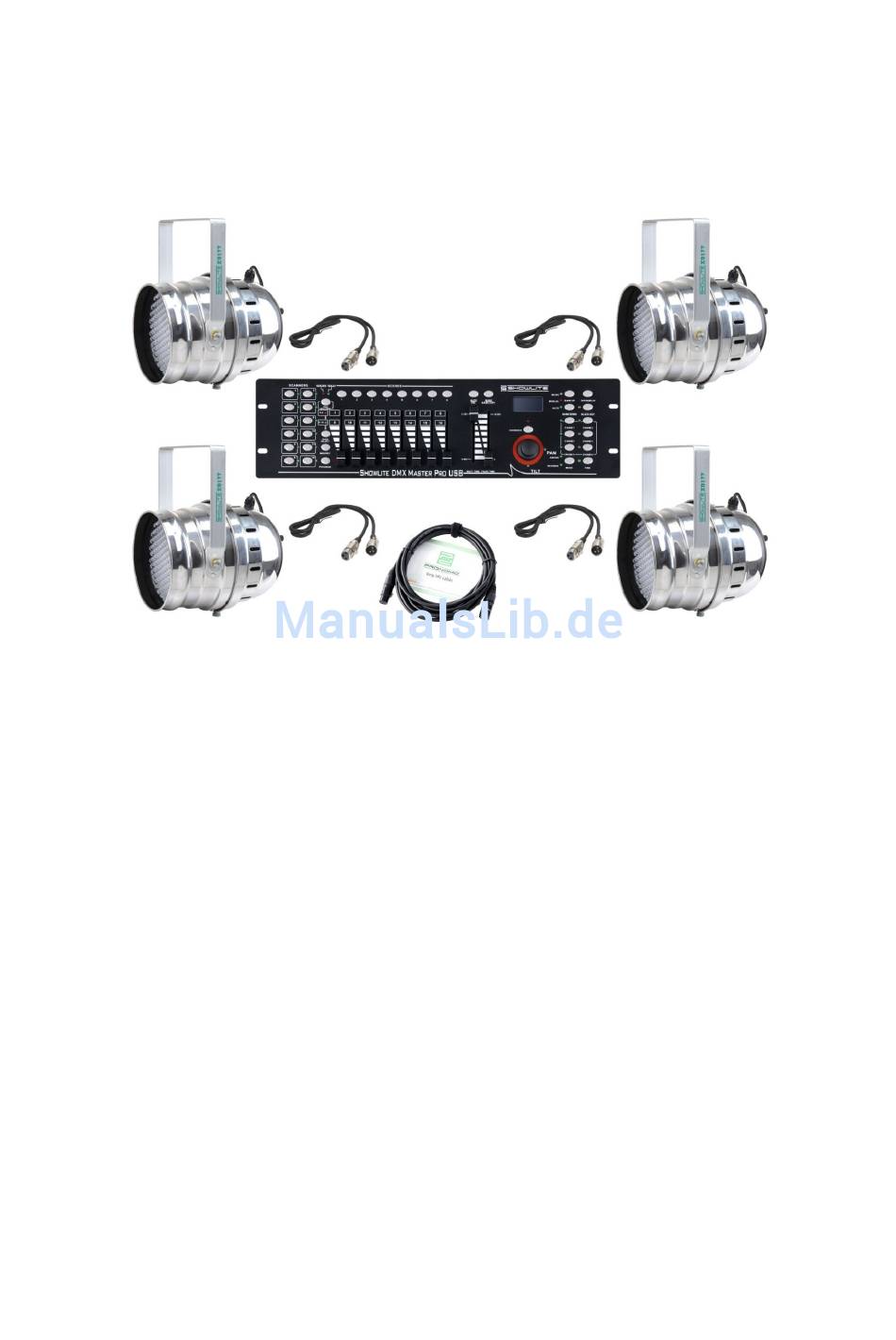

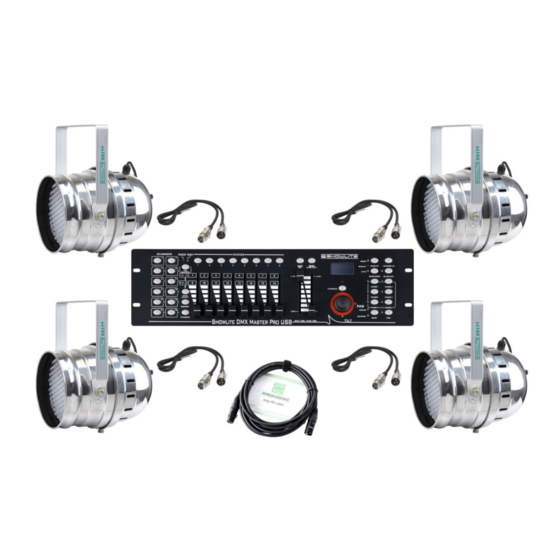

SHOWLITE
PAR-64 10mm LED Starterbundle
Seite 1 von 3
