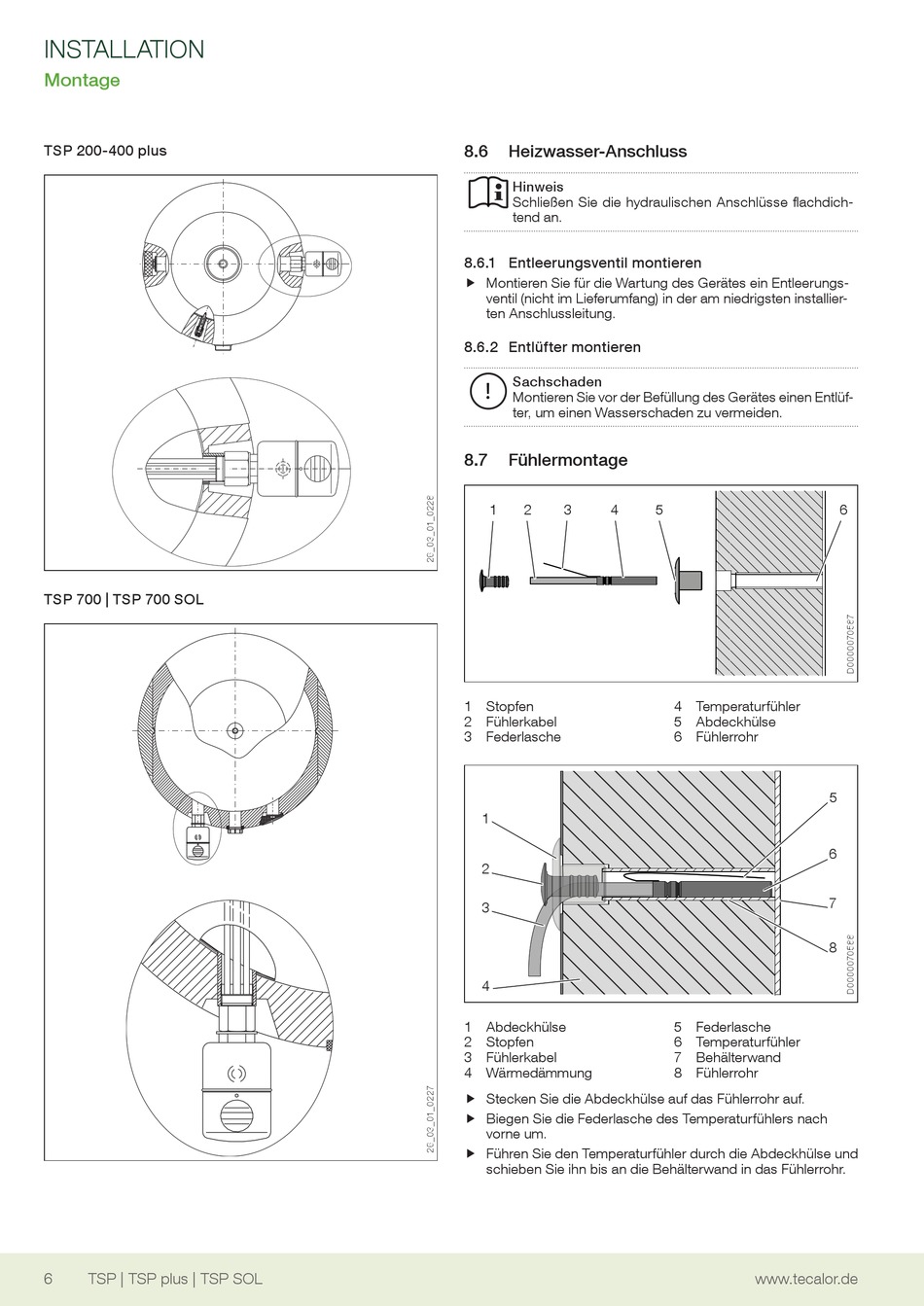

INSTALLATION
Montage
TSP 200-400 plus
TSP 700 | TSP 700 SOL
6 TSP | TSP plus | TSP SOL
8.6

Heizwasser-Anschluss

Hinweis
Schließen Sie die hydraulischen Anschlüsse flachdich-
tend an.
8.6.1 Entleerungsventil montieren
f Montieren Sie für die Wartung des gerätes ein entleerungs- f
ventil (nicht im Lieferumfang) in der am niedrigsten installier-
ten Anschlussleitung.
8.6.2 Entlüfter montieren
Sachschaden
!
Montieren Sie vor der Befüllung des gerätes einen entlüf-
ter, um einen Wasserschaden zu vermeiden.
8.7 Fühlermontage
1 2 3 4
1 Stopfen
2 Fühlerkabel
3 Federlasche
1
2
3
4
1 Abdeckhülse
2 Stopfen
3 Fühlerkabel
4 Wärmedämmung
f Stecken Sie die Abdeckhülse auf das Fühlerrohr auf.
f
f Biegen Sie die Federlasche des Temperaturfühlers nach
f
vorne um.
f Führen Sie den Temperaturfühler durch die Abdeckhülse und
f
schieben Sie ihn bis an die Behälterwand in das Fühlerrohr.
5
4 Temperaturfühler
5 Abdeckhülse
6 Fühlerrohr
5
6
7
8
5 Federlasche
6 Temperaturfühler
7 Behälterwand
8 Fühlerrohr
