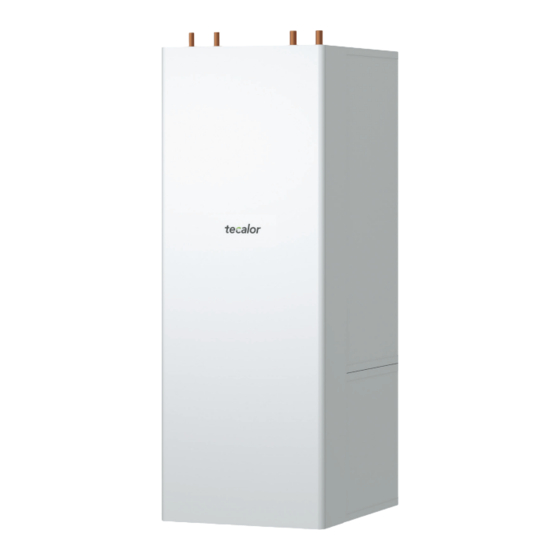

tecalor TSBC 300 plus Bedienung Und Installation
Vorschau ausblenden
Andere Handbücher für TSBC 300 plus:
- Bedienung und installation (32 Seiten) ,
- Bedienung und installation (32 Seiten)
Verwandte Anleitungen für tecalor TSBC 300 plus
Inhaltszusammenfassung für tecalor TSBC 300 plus
- Seite 1 B E D I ENU NG UND I NSTALLATIO N TSBC Integralspeicher :: :: TSBC 300 plus :: :: TSBC 300 L plus...
-
Seite 2: Inhaltsverzeichnis
............28 :: :: 15.3 Hydraulikschaltpläne ............. 30 Druck (siehe Kapitel „Installation / Techni- 15.4 Angaben zum energieverbrauch ........31 sche Daten / Datentabelle“). 15.5 datentabelle ..............31 KUNdeNdIeNST UNd GArANTIe UMweLT UNd reCYCLING TSBC 300 plus | TSBC 300 L plus www.tecalor.de... -
Seite 3: Bedienung
Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben. wArNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. VorSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann. www.tecalor.de TSBC 300 plus | TSBC 300 L plus... -
Seite 4: Sicherheit
Unterbrechen Sie die Spannungsversorgung auch pumpe (nur bei TSBC 300 plus) in den Pufferspeicher transportiert. außerhalb der Heizperiode nicht. Bei Anforderung wird das Heizungswasser mit der integrierten Heizkreis-Umwälzpumpe dem Heizkreis zugeführt. Prüfzeichen Siehe Typenschild am Gerät. TSBC 300 plus | TSBC 300 L plus www.tecalor.de... -
Seite 5: Reinigung, Pflege Und Wartung
Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen entkal- kungsmitteln entfernen. f Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen. www.tecalor.de TSBC 300 plus | TSBC 300 L plus... -
Seite 6: Installation 7. Sicherheit
Rohrbausatz RBS-SBC die seitlichen Mindestabstände können nach rechts oder links die hydraulischen Anschlüsse können mit dem als Zubehör erhält- getauscht werden. lichen rohrbausatz rBS-SBC hinter dem Trinkwarmwasserspei- cher nach oben geführt werden. TSBC 300 plus | TSBC 300 L plus www.tecalor.de... -
Seite 7: Transport Und Einbringung
Sie den oberen vom unteren Geräteteil trennen wie in den folgen- f Haken Sie die Frontverkleidung nach oben aus. den Kapiteln beschrieben. f Lösen Sie das erdungskabel von der Frontverkleidung. f Montieren Sie die Frontverkleidung in umgekehrter reihenfolge. www.tecalor.de TSBC 300 plus | TSBC 300 L plus... -
Seite 8: Übersicht Dämmelemente
INSTALLATIoN Vorbereitungen 9.2.2 Übersicht Dämmelemente 1 Dämmelement 1 2 Dämmelement 2 3 dämmstoffschraube 4 Dämmelement 3 TSBC 300 plus | TSBC 300 L plus www.tecalor.de... -
Seite 9: Geräteteile Trennen / Zusammenfügen
Ziehen Sie dazu die Federklemmen mit einem Schrau- bendreher bis zum Anschlag heraus. f Ziehen Sie die hydraulischen Anschlüsse wie dargestellt ab. f Entnehmen Sie Dämmelement 1. f Entnehmen Sie Dämmelement 2. www.tecalor.de TSBC 300 plus | TSBC 300 L plus... - Seite 10 Haken Sie die seitlichen Profilleisten nach oben aus. die Griffschiene für besseren Halt. f Stellen Sie den oberen Geräteteil auf einer Unterlage ab, um f Lösen Sie die 4 Schrauben an den Laschen vorn am Gerät. Beschädigungen zu vermeiden. TSBC 300 plus | TSBC 300 L plus www.tecalor.de...
- Seite 11 Stecken Sie den „Fühler Heizung“ am Pufferspeicher ein. f Verlegen Sie das Fühlerkabel in der dafür vorgesehenen Führungsnut. f Montieren Sie Dämmelement 2. f Montieren Sie Dämmelement 1. f Montieren Sie die Frontverkleidung. www.tecalor.de TSBC 300 plus | TSBC 300 L plus...
-
Seite 12: Montage
(z. B. am Wärmeübertrager des Warmwasserspeichers, an Pufferspeichern, Stahlheizkörpern oder Stahlrohren). Sachschaden Die Korrosionsprodukte (z. B. Rostschlamm) können sich in den Komponenten der Heizungsanlage absetzen und durch Querschnittsverengung Leistungsverluste oder Störabschaltungen bewirken. TSBC 300 plus | TSBC 300 L plus www.tecalor.de... - Seite 13 5 3-wege-Mischer (*) 6 dämmmatte für 3-wege-Mischer f Schrauben Sie unter Gegenhalten die Blindkappen von den 7 Flachdichtungen Übergangsnippeln ab. 8 Stellmotor für 3-wege-Mischer (*) 9 dämmmatte für 3-wege-Mischer und Heizkreis-Umwälzpumpe (*) rohrbaugruppe www.tecalor.de TSBC 300 plus | TSBC 300 L plus...
- Seite 14 Schaltkasten. f Schieben Sie die rohrdämmung von oben über die Stutzen der Anschlussrohre. (*) rohrbaugruppe eingesetzt 6 dämmmatte für 3-wege-Mischer 8 Stellmotor für 3-wege-Mischer 11 Formteile für 3-wege-Mischer TSBC 300 plus | TSBC 300 L plus www.tecalor.de...
- Seite 15 Setzen Sie die HKM-seitige dämmmatte für den 3-wege-Mi- scher und die Heizkreis-Umwälzpumpe ein. “+” “-” XD04 f Schließen Sie die Heizkreis-Umwälzpumpe und den 3-we- ge-Mischer elektrisch an (siehe Kapitel „Installation / Elektri- scher Anschluss / Steuerspannung“). www.tecalor.de TSBC 300 plus | TSBC 300 L plus...
- Seite 16 Sie sich dabei an der Position des 2 erdungsspaten erdungskontakts. f Klemmen Sie die 3 Litzen von der Anschlussklemme und dem erdungsspaten ab. f entnehmen Sie die Anschlussklemme und den erdungsspaten. TSBC 300 plus | TSBC 300 L plus www.tecalor.de...
- Seite 17 Schließen Sie das Zusatz-Heizelement elektrisch an (siehe Kapitel „Installation /Elektrischer Anschluss / Zusatz-Heizelement“). Einstellung HSBC 3-HE 1 Temperatur-einstellknopf des Zusatz-Heizelements f drehen Sie den Temperatur-einstellknopf bis zum Anschlag gegen den Uhrzeigersinn, um die maximale Temperatur (65±5 °C) einzustellen. www.tecalor.de TSBC 300 plus | TSBC 300 L plus...
-
Seite 18: Hydraulischer Anschluss
Haken Sie die Halterung für die Anschlussrohre oben mittig am Gerät ein. f Verwenden Sie die Halterung als Bohrschablone und bohren Sie die Befestigungslöcher vor. f Befestigen Sie die Halterung mit den Schrauben. TSBC 300 plus | TSBC 300 L plus www.tecalor.de... - Seite 19 Stecken Sie die Anschlussrohre von unten durch die Halterung. f Verschrauben Sie mit den Überwurfmuttern die Anschlüsse am Gerät. f Schließen Sie die rohrleitungen des rohrbausatzes an die Hausinstallation an. www.tecalor.de TSBC 300 plus | TSBC 300 L plus...
-
Seite 20: Anlage Befüllen
Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle“). Reduzieren Sie ggf. die Durchflussmenge an der Drossel der Sicherheitsgruppe. f Führen Sie eine dichtheitskontrolle durch. f Prüfen Sie das Sicherheitsventil. TSBC 300 plus | TSBC 300 L plus www.tecalor.de... -
Seite 21: Elektrischer Anschluss
Frontverkleidung demontieren / montieren“). f Schließen Sie die Netzanschluss- und Fühlerleitungen ent- sprechend den folgenden Angaben an. Sie müssen entsprechend der Absicherung folgende Leitungs- querschnitte installieren: Absicherung Zuordnung Leitungsquerschnitt B 16 A Steuerung 1,5 mm² www.tecalor.de TSBC 300 plus | TSBC 300 L plus... -
Seite 22: Steuerspannung
Sie durch entnahme der Brücke zwischen L und 2 einen Temperaturwächter für die Fußbodenheizung installieren. XD03.3 Anschlussklemme Steuerung Mischer Mischer Stellmotor Heizkreis 2 Umschaltventil Heizung/WW XD06.1 Anschlussklemme Beheizung (Zubehör HSBC 3-HE) TSBC 300 plus | TSBC 300 L plus www.tecalor.de... -
Seite 23: Fühlermontage
“-” “+” “-” “+” “-” Kleinspannung XD04 Betroffene Geräte: :: :: 190615 TSBC 300 L plus :: :: 190333 - 190336 TTF 04-10 :: :: 190339 - 190342 TTF 04-10 cool www.tecalor.de TSBC 300 plus | TSBC 300 L plus... -
Seite 24: Inbetriebnahme
Pumpe läuft in drei vorgegebenen Festdrehzahl- Konstant-drehzahl stufen (I, II, III). Hinweis werkseinstellung: Konstant-drehzahl, (*) Mit dem 9. Tastendruck ist die Grundeinstellung (Kons- Q/m³/ h Kennlinie III tant-Drehzahl, Kennlinie III) wieder erreicht. TSBC 300 plus | TSBC 300 L plus www.tecalor.de... -
Seite 25: Übergabe Des Gerätes
Führen Sie alle elektrischen Anschluss- und Installa- tionsarbeiten nach Vorschrift aus. WARNUNG Stromschlag Trennen Sie vor allen Arbeiten das Gerät allpolig von der Netzspannung. Pufferspeicher entleeren f entleeren Sie den Pufferspeicher über das entleerungsventil. www.tecalor.de TSBC 300 plus | TSBC 300 L plus... -
Seite 26: Technische Daten
Kaltwasser Zulauf Außengewinde c06 warmwasser Auslauf Außengewinde c10 Zirkulation Außengewinde G 1/2 G 1/2 d01 wP Vorlauf durchmesser d02 wP rücklauf durchmesser e01 Heizung Vorlauf durchmesser e02 Heizung rücklauf durchmesser TSBC 300 plus | TSBC 300 L plus www.tecalor.de... -
Seite 27: Zubehör Hsbc 3-Hkm
15.1.1 Zubehör HSBC 3-HKM 15.1.2 Zubehör RBS-SBC 1035 HSBC 3-HKM RBS-SBC c01 Kaltwasser Zulauf durchmesser c06 warmwasser Auslauf durchmesser c10 Zirkulation durchmesser e30 Heizung Vorlauf gemischt durchmesser e31 Heizung rücklauf gemischt durchmesser www.tecalor.de TSBC 300 plus | TSBC 300 L plus... -
Seite 28: Elektroschaltplan
INSTALLATIoN Technische Daten 15.2 Elektroschaltplan TSBC 300 plus | TSBC 300 L plus www.tecalor.de... - Seite 29 XD06.2 Anschlussklemme Beheizung (Zubehör HSBC 3-HE) XD03.1 Anschlussklemme Steuerung (Netz-Pufferladepumpe) XD03.2 Anschlussklemme Steuerung (Heizkreispumpe, Pumpe Heizkreis 2) XD03.3 Anschlussklemme Steuerung (Mischer Heizkreis 2, Umschaltventil) KF17 relais Umschaltventil wärmequelle XE03 Erdungsklemme Steuerung www.tecalor.de TSBC 300 plus | TSBC 300 L plus...
-
Seite 30: Hydraulikschaltpläne
INSTALLATIoN Technische Daten 15.3 Hydraulikschaltpläne TSBC 300 plus TSBC 300 L plus TSBC 300 plus | TSBC 300 L plus www.tecalor.de... -
Seite 31: Angaben Zum Energieverbrauch
Energetische Daten Bereitschaftsenergieverbrauch/ 24 h bei 65 °C energieeffizienzklasse Elektrische Daten Frequenz Ausführungen Schutzart (IP) IP20 IP20 Dimensionen Höhe 1918 1918 Breite Tiefe Kippmaß 2123 2123 Gewichte Gewicht gefüllt Gewicht leer www.tecalor.de TSBC 300 plus | TSBC 300 L plus... - Seite 32 Zusatz-Heizelement HSBC 3-HE HSBC 3-HE 200025 Elektrische Daten Anschlussleistung ~ 230 V Nennspannung Phasen 1/N/PE Frequenz Einsatzgrenzen Temperatureinstellbereich °C 35-65 Max. zulässiger druck Mindestdurchmesser Behälter Mindestvolumen Behälter Dimensionen Flansch-Außendurchmesser eintauchtiefe Anzugsdrehmoment Gewichte Gewicht TSBC 300 plus | TSBC 300 L plus www.tecalor.de...
-
Seite 33: Kundendienst Und Garantie
Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie über- nehmen wir sämtliche Material- und Montagekosten. Soweit der Kunde wegen des Garantiefalles aufgrund ge- setzlicher Gewährleistungsansprüche gegen andere Ver- www.tecalor.de TSBC 300 plus | TSBC 300 L plus... -
Seite 34: Umwelt Und Recycling
Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. TSBC 300 plus | TSBC 300 L plus www.tecalor.de... - Seite 35 NOTIZEN www.tecalor.de TSBC 300 plus | TSBC 300 L plus...
- Seite 36 Montag–Donnerstag 07:15–18:00 Uhr Freitag 07:15–17:00 Uhr 4 < A M H C M O = d d g i h h > tecalor GmbH Lüchtringer Weg 3 – 37603 Holzminden Tel.: 05531 99068-95700 – Fax: 05531 99068-95712 info@tecalor.de – www.tecalor.de...
