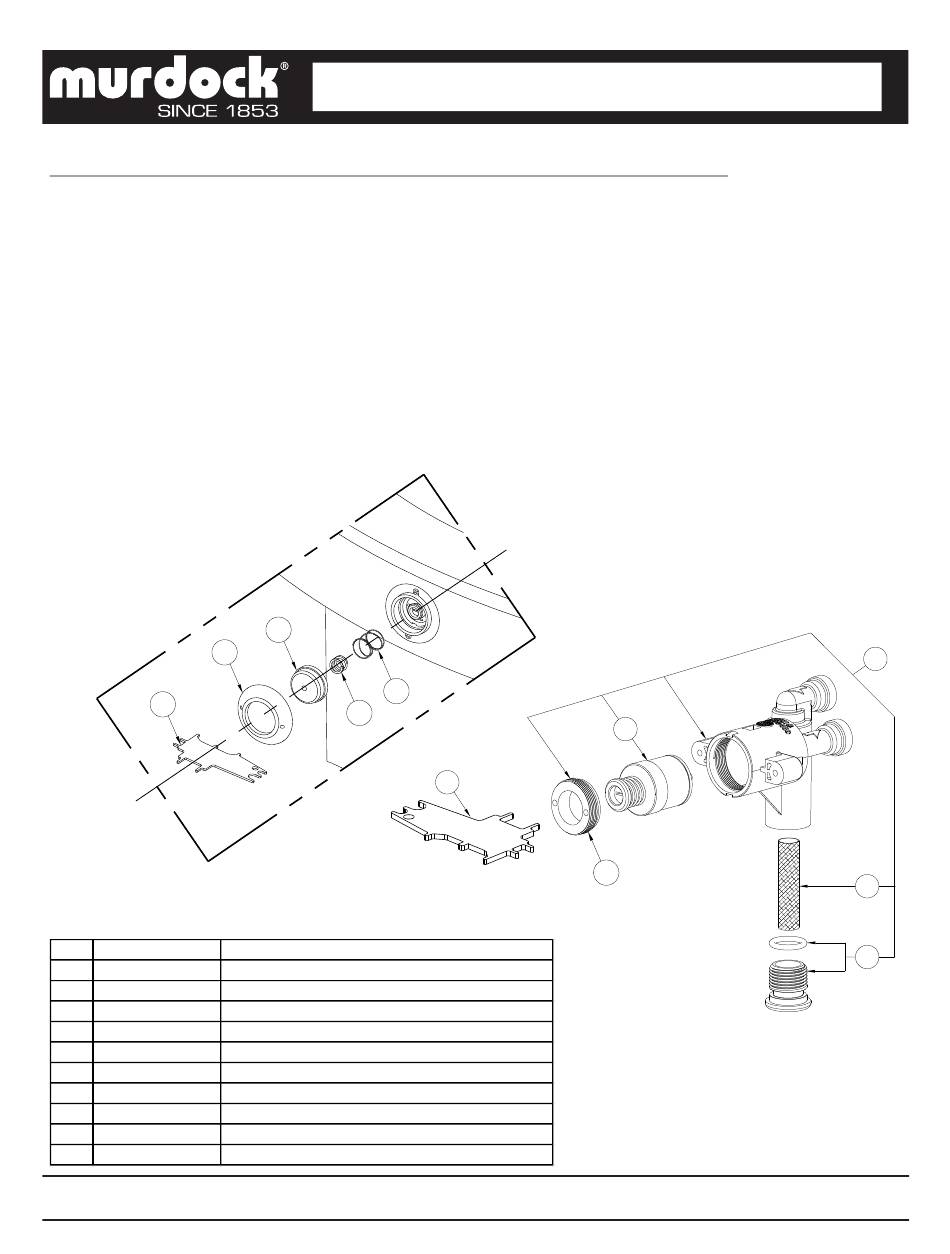

-VR VANDALISMUSGESCHÜTZTE KARTUSCHENWECHSEL/ SIEBWARTUNG
Hinweis: Verwenden Sie das Wartungstool -VR, um Folgendes durchzuführen:
1. Der Verschlussstopfen 4 des Schmutzfängers muss vor dem Kartuschenwechsel und der Wartung des Schmutzfängers
entfernt werden. (Das Wasser muss nicht am Winkelanschlag abgestellt werden).
2. Reinigen Sie das Sieb 4 bei Bedarf mit sauberem Wasser.
3. Austausch der Patrone - Drehen und entfernen Sie die -VR Drucktastenabdeckung 6, um die Drucktaste 7 und die Federn
8 9 zu lösen und Zugang zur Patrone zu erhalten.
4. Entfernen Sie die Patronenhaltemutter 10 . Entfernen und ersetzen Sie die Patrone 2 . Achten Sie beim Austausch der
Patrone darauf, dass die Ein- und Auslassöffnungen an der Patrone mit den Öffnungen im Ventilgehäuse übereinstimmen.
5. Installieren Sie Element 10 mit dem Wartungswerkzeug 5 (Achten Sie darauf, dass Sie nicht zu fest anziehen).
6. Installieren Sie die Elemente 6 7 8 9 der Tastenbaugruppe mit dem Wartungswerkzeug 5. Stellen Sie sicher, dass die
Federn korrekt im Knopf installiert werden.
7. Sieb 4 und Stopfen 3 mit Wartungswerkzeug 5 wieder einbauen.
6
5
TEILENUMMER
ITEM
1
7003-095-001
2
7000-060-000
3
7003-097-001
4
7003-864-000
5
7003-194-199
6
7003-197-199
7
7003-196-199
8
7003-195-000
9
7003-193-000
10
7000-052-000
AQUADONA • Brunnenstr. 149 10115 Berlin
Tel.: 030 345 092 37 • Mail: service@aquadona.com • www.aquadona.com
7020-981-001
Seite 10 von 20
7
9
8
BESCHREIBUNG
VALVE ASSEMBLY
FLOW REGULATOR CARTRIDGE(0.5 GPM)
O-RING &STRAINER PLUG
STRAINER FILTER SCREEN
(-VR) MAINTENANCE TOOL
(-VR) PUSHBUTTON ESCUTCHEON, CHROME
(-VR) PUSHBUTTON, CHROME
(-VR) PUSHBUTTON OVERTRAVEL SPRING
(-VR) PUSHBUTTON RETURN SPRING
RETAINING NUT
Trinkbecken "Ems"
Installationsanleitung
5
10
HINWEIS: FILTERSIEB
MUSS VORHANDEN
SEIN, DAMIT WASSER
FLIESSEN KANN.
A171.8-UG
2
Datum:
1
4
3
12/23/2020
