1.
Allgemeines
Merkmale
• Bidirektionales Funkübertragungssystem 868,95MHz und
869,85MHz
• Empfänger mit 1 Ausgang (das Tor kann damit entweder in
ZU- oder in AUF-Richtung abgesichert werden)
• 10 Sender in den Empfänger (1-Kanal) einlernbar
• Automatische Frequenzanpassung bzw. manuelle
Frequenzeinstellung sorgt für hohe Störsicherheit
Allgemeines
Das TX 310 ist ein drahtloses Signalübertragungssystem (Funk) zur Kombination mit Schaltleisten, um Gefahren an Quetsch-
und Scherstellen bei Torsystemen zu vermeiden. Es besteht eine Verbindung zwischen einem Empfänger, der mit der Steuerung
des Motors verbunden wird, und einem Sender, der am Tor befestigt wird und die Auswertung von 8,2 kOhm Widerstandsleisten
oder pot.freien Kontakten vornimmt. Es können bis zu 10 Sender in den Empfänger gespeichert werden.

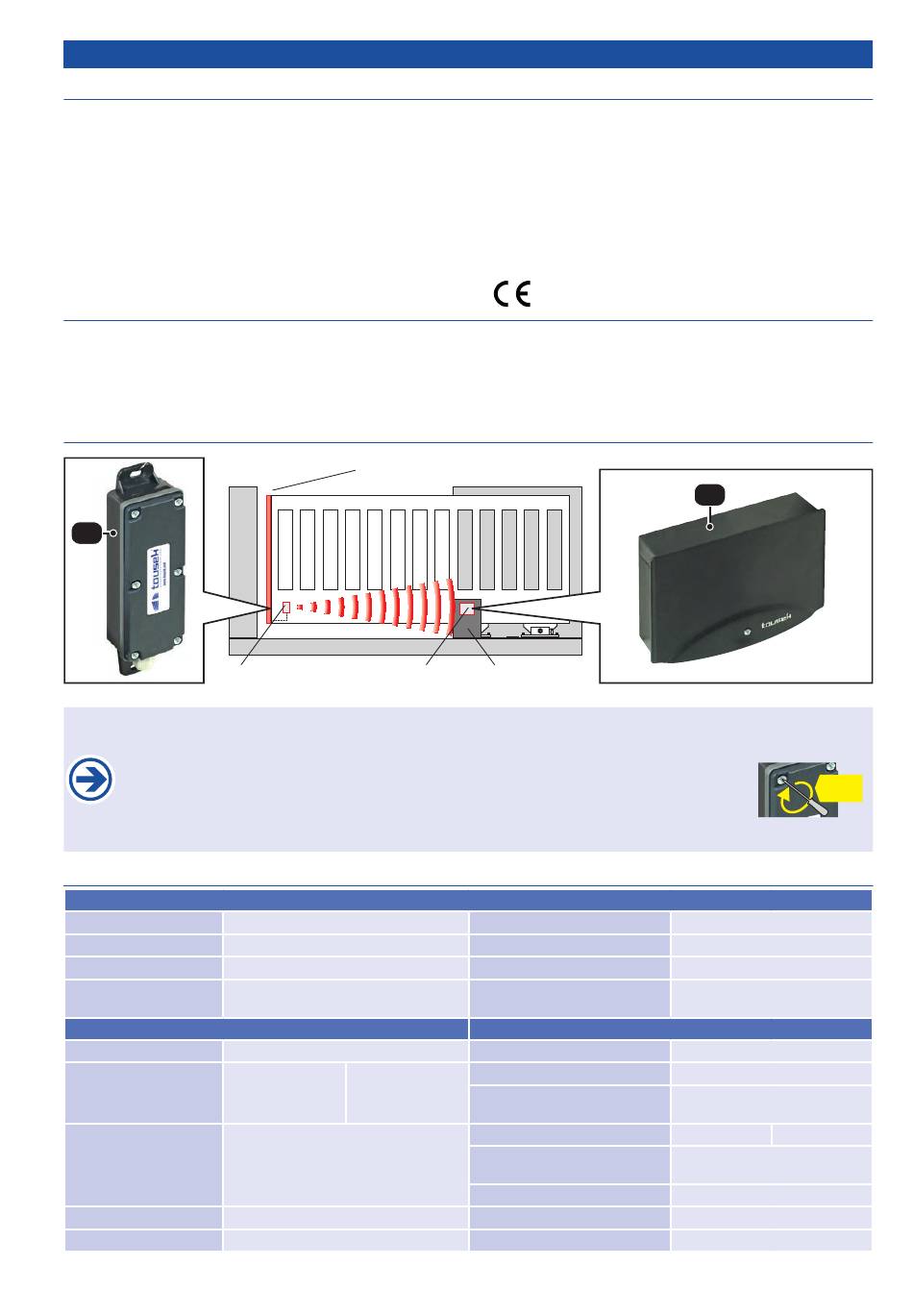

Anwendungsbeispiel des TX310 Systems:
S
Sender
• Der Empfänger (E) wird in Antriebssteuerungsnähe montiert - bei Antrieben mit integrierter Steuerung also
am(im) Antrieb.
• Die Montage des Senders (S) erfolgt am Tor derart, dass der Kabelaustritt nach unten zeigt!
WICHTIG: Beim Verschrauben des Gehäusedeckels des Senders unbedingt auf
das Drehmoment von max. 45 Ncm achten, da ansonst die Gefahr von Undichtheit
durch Verbiegung des Deckels besteht!
Technische Daten
Funkübertragungssystem TX 310 (Sender-Empfänger-Kit 1-Kanal)
Frequenzbänder
Reichweite
Verschmutzungsgrad
Kugeldruckprüfung
(IEC 695-10-2)
Versorgungsspannung
Stromverbrauch
Widerstände der
Schaltleisten
Schutzart
Abmessungen (BxHxT)
tousek / TX-310_03 / 21. 03. 2019
Kontaktleiste
Empfänger
868.95 MHz & 869.85 Mhz
10 m bei optimalen Bedingungen
2
PCB: 125°; Gehäuse: 75°
Sender
3 V d.c (2 x Lithiumbattrie CR2032)
sendend:
im sleep mode:
17 mA
16 μA
8,2kΩ
IP 55
190 x 51 x 36 mm
Funkübertragungssystem TX 310
• 1 Eingang wahlweise für 8,2kΩ Widerstandskontaktleiste
oder für einen pot.freien Kontakt, z.B. Gehtürkontakt oder
Schlupftür
• 1 Ausgang 8,2kΩ oder N.C. (Öffner)
• Batteriebetrieb des Senders mit 2 Lithium-Batterien 3V
(Typ CR2032)
• Akustische Anzeige (im Empfänger) bei schwacher Batterie
• Stromversorgung für Empfänger: 12–24V a.c./d.c.
•
Antrieb
Software
Betriebstemperatur
Artikelnr. TX 310-Kit
Artikelnr. 1 Stk. Ersatzbatterie
für Sender (Lithium Typ CR2032)
Empfänger
Versorgungsspannung
Senderspeicher
Ausgang
Leistungsaufnahme
Bemessungsstossspannung
(gem. EN 60730-1)
Eingang Testsignal
Schutzart
Abmessungen (BxHxT)
E
max.
45Ncm
Klasse A
-20°C bis +55°C
13660380
13140040
12 / 24 V a.c./d.c.
10
Relais, 24 V, 0,5 A;
Mikroabschaltung 1B
0,4 W bei 12 V
1,2 W bei 24 V
300 V
12 / 24 V a.c./d.c.
IP 54
137 x 45 x 95
- 3 -
