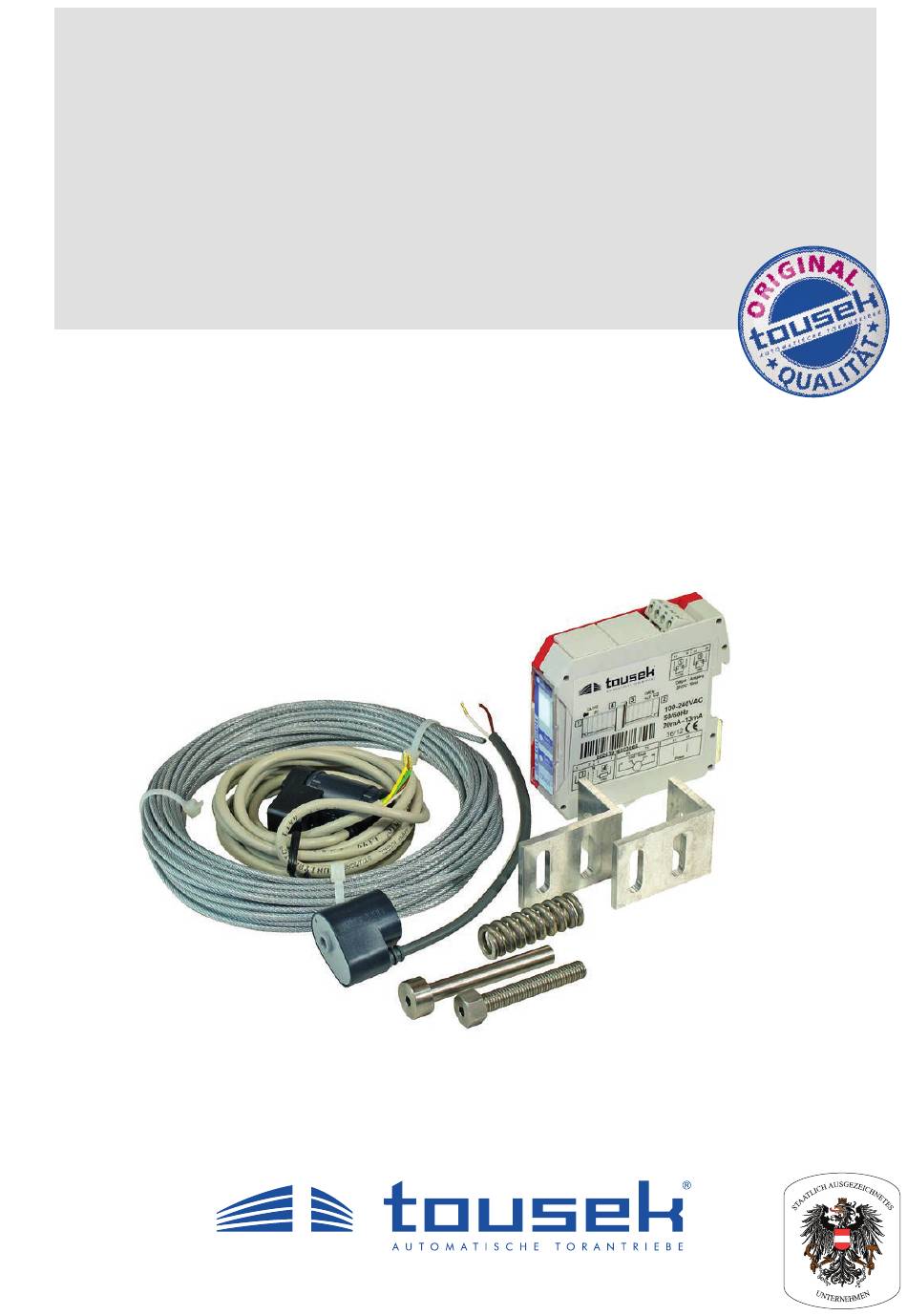

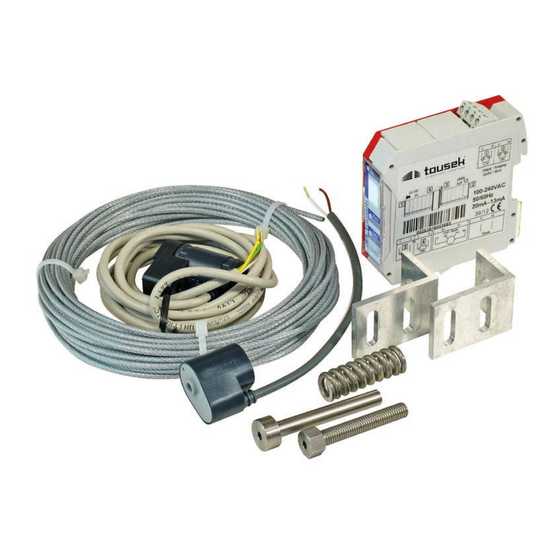

- Seite 1 Anschluss- und Installationsanleitung TX 400i Induktives Signalübertragungssystem...
-
Seite 2: Inhaltsverzeichnis
Montage Stahlkabel ........................... 6 Anschluss ..............................7 Elektrischer Anschluss und Klemmenplan ....................7 Anschlussklemmen des Schaltgerätes ....................7 Anschluss an die tousek Steuerungen .................... 7 Anschluss der mobilen Kontaktleisten an die Konverter ..............8 Bedienung ..............................9 Bedienung und Anzeige (Normalbetrieb) ....................9 Störungsanzeige ............................ -
Seite 3: Wichtige Warn- Und Sicherheitshinweise Für Montage Und Betrieb
• Anschlüsse sind gemäß den geltenden EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung zu beachten und einzuhalten. • Die im spezifischen Einzelfall geltende ÖVE/VDE-Bestimmungen und Normen sind zu beachten. • Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. • Das Verpackungsmaterial (Kunststoff, Styropor etc.) ist ordnungsgemäß zu entsorgen. Es stellt eine Gefahrenquelle für Kinder dar und ist daher außerhalb deren Reichweite zu lagern. -
Seite 4: Merkmale, Allgemeines, Systemkomponenten, Technische Daten
Seil mit 25m Länge / Fahrweg bis ca. 24m (Art.Nr. 13660550) • zusätzlicher Konverter für Tor- Optional erhältliche Komponenten hinterkante (Art.Nr. 13660400) • feuerverzinkte Säule mit höhenver stellbarer Gabel - max. 450mm (Art.Nr. 13660190) • Kunststoffgehäuse für TX400i (Art.Nr. 13600130) - 4 - tousek / DE_TX-400i_01 / 12. 02. 2020... -
Seite 5: Montage Und Komponenten
Isolation zwischen Hohlschraube / Hohlbolzen und Montage- Kunststoffhülse winkel U-Scheibe für M8 Teil der Seilspannvorrichtung (an der Hohlschraube) Schraube M4 x 10 zur Fixierung des Seils in der Hohlschraube / Hohlbolzen - 5 - tousek / DE_TX-400i_01 / 12. 02. 2020... -
Seite 6: Anordnung An Einem Tor (Beispiel)
Montage Stahlkabel < 3Ω < 3Ω ≥ 3Ω ≥ 3Ω auch andere Seite kontrollieren z.B. Seilbruch ? Das Stahlkabel, bildet mit der Torkonstruktion den niederohmigen Seilkreis (< 3 Ohm!) Maße und technische Änderungen vorbehalten ! - 6 - tousek / DE_TX-400i_01 / 12. 02. 2020... -
Seite 7: Anschluss
Steuerungsklemme an Steuerungsklemme TPS 20 50/51 50/56 (siehe entsprechende Anleitung) AUSGÄNGE AUSGÄNGE ZU Eingang AUF Eingang Gemeinsamer tousek-Steuerung PULL T DYNAMIC T20S/T25S tousek-Steuerung DYNAMIC PRO TPS 20 TPS 60 PRO - 7 - tousek / DE_TX-400i_01 / 12. 02. 2020... -
Seite 8: Anschluss Der Mobilen Kontaktleisten An Die Konverter
Damit ist ein geeigneter Schutz gegen Nässe und ein leichter Zugang bei Serviceeinsätzen gewährleistet. • Der Schutz mittels Schrumpfschlauch sollte nur in Ausnahmefällen (z.B. keine Klemmdose zur Hand) durchgeführt werden! Verbindung mittels Schrumpfschlauch 16mm 16mm - 8 - tousek / DE_TX-400i_01 / 12. 02. 2020... -
Seite 9: Bedienung
Ausgang ZU überprüfen Ausgang AUF überprüfen Anzeige E009 E101 E102 Störung Gerät nicht konfiguriert Unterspannung Überspannung Geräteparameter setzen Spannungsversorgung Spannungsversorgung Behebung bzw. überprüfen prüfen prüfen Bei anderen Störungen bitte Ihren Lieferanten kontaktieren - 9 - tousek / DE_TX-400i_01 / 12. 02. 2020... -
Seite 10: Inbetriebnahme / Konfigurations-Menü
) die gewünschte keine Haltezeit einstellen (gemäss nebenstehender Tabelle). 100ms 200ms kurz 003 * 500ms → «Data» Taste ( zum Beenden der Konfiguration drücken - 1000ms es erfolgt ein Neustart. * Werkseinstellung - 10 - tousek / DE_TX-400i_01 / 12. 02. 2020... -
Seite 11: Diagnose-Menü
