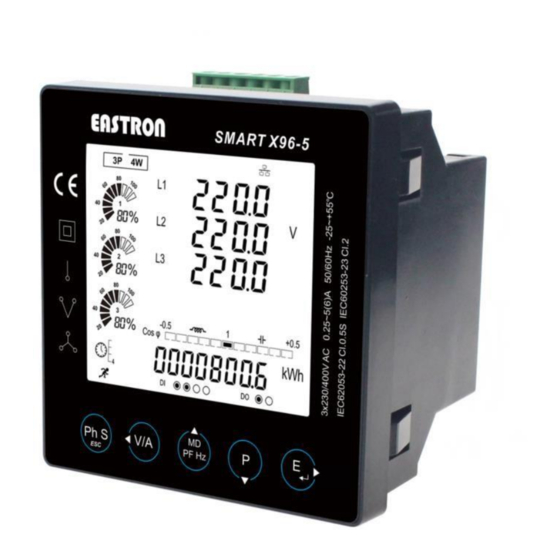

B+G E-Tech EASTRON SMART X96-5 Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
SMART X96-5
MULTIFUNKTIONALER LEISTUNGSANALYSATOR
●
Multiparametermessungen
●
Bis zur 63. THD (Total Harmonic Distortion)
und IHD (Individual Harmonic Distortion)
●
RS485 Modbus RTU
●
Ethernet TCP Gateway
●
Multitarife
●
Digitaler Eingang/Ausgang
●
S0 Ausgänge
●
Genauigkeitsklasse 0,5 s
●
Leistungsanzeige mit Balkendiagrammen
●
Hintergrundbeleuchtete LCD-Anzeige mit
umfassenden Betrachtungswinkeln
●
Push-in Installation and Plug-in Anschluss

Werbung

loading

Verwandte Anleitungen für B+G E-Tech EASTRON SMART X96-5

Inhaltszusammenfassung für B+G E-Tech EASTRON SMART X96-5

  • Seite 1 SMART X96-5 MULTIFUNKTIONALER LEISTUNGSANALYSATOR ● Multiparametermessungen ● Bis zur 63. THD (Total Harmonic Distortion) und IHD (Individual Harmonic Distortion) ● RS485 Modbus RTU ● Ethernet TCP Gateway ● Multitarife ● Digitaler Eingang/Ausgang ● S0 Ausgänge ● Genauigkeitsklasse 0,5 s ● Leistungsanzeige mit Balkendiagrammen ●...
  • Seite 2 Smart X96-5 Serie B+G e-tech and EASTRON Einleitung Der multifunktionale Leistungsanalysator aus der SMART X96 Serie ist ein Spitzengerät einer neuen Generation intelligenter Anzeigegeräte, welches nicht nur in Stromübertragungs- und Energieverteilungssystemen, sondern auch in der Stromverbrauchsmessung und -analyse in intelligenten Hochspannungsstromnetzen verwendet wird.
  • Seite 3 Smart X96-5 Serie B+G e-tech and EASTRON 1.3 CT und PT CT1 (Primärstrom): 1 ~ 9999 A CT2 (Sekundärstrom): 1 A oder 5 A PT1 (Primärspannung): 100 V bis 500000 V PT2 (Sekundärspannung): 100 V bis 480 V AC (L-L) 1.4 RS485 serieller Modbus RTU...
  • Seite 4 Smart X96-5 Serie B+G e-tech and EASTRON 3． Tasten und Anzeigen 3.1 Funktion der Tasten drücken langes drücken (ca. 2 Sek.) Taste 1 ➢ ➢ Zeigt die Leistung, Spannung, den Strom und die Automatisches Scrollen der Anzeige AN / AUS Energieinformationen jeder Phase an ➢...
  • Seite 5 Smart X96-5 Serie B+G e-tech and EASTRON 3.2 Anzeigemodus Bildschirmfolge Schalter klicken Dreiphasen-Vierleiter Dreiphasen-Dreileiter Einphasen-Zweileiter Anzeige Parameter Anzeige Parameter Anzeige Parameter Phase 1 Phase 1 Phase 1 - Leistung - Leistung - Leistung - Spannung - Spannung - Spannung - Strom...
  • Seite 6 Smart X96-5 Serie B+G e-tech and EASTRON Gesamtleistungsfaktor Gesamtleistungsfaktor Gesamtleistungsfaktor Frequenz Frequenz Frequenz PF L1 PF L1 PF L2 PF L2 PF L3 PF L3 Max. DMD Strom L1 Max. DMD Strom L1 Max. DMD Strom L1 Max. DMD Strom L2 Max.
  • Seite 7 Smart X96-5 Serie B+G e-tech and EASTRON Gesamt kWh Gesamt kWh Gesamt kWh Gesamt kVarh Gesamt kVarh Gesamt kVarh Import kWh Import kWh Import kWh Export kWh Export kWh Export kWh Import kVarh Import kVarh Import kVarh Export KVarh Export KVarh...

  • Seite 8: Setup Menüstruktur

    Smart X96-5 Serie B+G e-tech and EASTRON Setup Menüstruktur:...
  • Seite 9 Smart X96-5 Serie B+G e-tech and EASTRON Passworteingabe zum Zugang auf die Einstellebene Da der Setupmodus passwortgeschützt ist, muss das richtige Passwort eingegeben werden. Wird im Hauptbildschirm die Taste 5 für 2 Sekunden gedrückt, erscheint der Passwortbildschirm und die erste Zahl blinkt.
  • Seite 10 Smart X96-5 Serie B+G e-tech and EASTRON Kommunikationsmenü → Parität 4.1.1.3 Paritätsoptionen: NONE, EVEN, ODD. Standardparität: NONE * Es gilt zu beachten, dass ein Einstellen der Parität auf ODD oder EVEN das Stopp-Bit auf 1 setzt, was nicht verändert werden kann.
  • Seite 11 Smart X96-5 Serie B+G e-tech and EASTRON 4.1.2 CT (Messwandlereinstellung für Strom) Wählen Sie im Hauptsetupmenü mit Taste 3 oder Taste 4, um die CT-Optionen auszuwählen. CT → CT2 4.1.2.1 Einstellen des sekundären Stromeingangs Optionen: 5A oder 1A Standardwert CT2: 5A Nach vorheriger Auswahl des CT Menüpunkts halten Sie die Taste 5 länger gedrückt, um in die...
  • Seite 12 Smart X96-5 Serie B+G e-tech and EASTRON 4.1.3 PT (Messwandlereinstellung für Spannung) Die PT-Optionen legen die Sekundärspannung des Spannungswandlers (PT) fest, die in den Zähler eingeht, sowie das PT-Verhältnis der Primärspannung zur Sekundärspannung. Beispielsweise, falls die Anbindung des PT an den Zähler mit 10.000/100V erfolgt (Primärspannung 10.000V, Sekundärspannung 100V), beträgt die PT-Rate 100.
  • Seite 13 Smart X96-5 Serie B+G e-tech and EASTRON 4.1.4 Bedarf Das Gerät bietet eine Bedarfsberechnung mit Blockintervallen. In dieser Methode wählen Sie einen „Zeitblock“ aus, den der Zähler zur Bedarfsberechnung verwendet. Sie wählen, wie der Zähler den Zeitblock (das Intervall) handhabt. Es sind 2 verschiedene Modi optional.
  • Seite 14 Smart X96-5 Serie B+G e-tech and EASTRON Bedarf (dMd demand) → Bedarfsmethode (dMd Meth) 4.1.4.2 Der Bildschirm zeigt die Bedarfsberechnungsmethode Optionen: Fix and Slid Standard: Slid Nach vorheriger Auswahl des dMd Menüpunkts halten Sie die Taste 5 länger gedrückt, um in die Auswahlroutine zu gelangen.
  • Seite 15 Smart X96-5 Serie B+G e-tech and EASTRON 4.1.5 Zeit (tIME) In diesem Menü stellen Sie die Zeit der Hintergrundbeleuchtung, die Scrollzeit der Anzeige, die Systemechtzeituhr und die Tariffzeiten ein. Nach vorheriger Auswahl des Time Menüpunkts halten Sie die Taste 5 länger gedrückt, um in die Auswahlroutine zu gelangen.
  • Seite 16 Smart X96-5 Serie B+G e-tech and EASTRON Stellen Sie die Uhrzeit der Echtzeituhr ein. Das linke Bild zeigt 16:20:58 Uhr an. Das Format ist HH-MM-SS (Stunden, Minuten, Sekunden). Im nebenstehend, gezeigten Menüpunkt halten Sie die Taste 5 länger gedrückt, um die Werte anzupassen.
  • Seite 17 Smart X96-5 Serie B+G e-tech and EASTRON 4.1.6. System (SyS) Das Gerät ist standardmäßig auf Dreiphasen-Vierleiterbetrieb (3p4w) eingestellt. Verwenden Sie diesen Abschnitt, um die Art des elektrischen Systems festzulegen. Optionen: 3P4W - drei Phasen, vier Leitersystem 3P3W - drei Phasen, drei Leitersystem 1P2W - ein Phasen, zwei Leitersystem Nach vorheriger Auswahl des System Menüpunkts halten Sie die Taste 5 länger gedrückt, um in...
  • Seite 18 Smart X96-5 Serie B+G e-tech and EASTRON → 4.1.6.3 System (SyS) Passwort festlegen / ändern Das Gerät bietet eine Funktion der Passworteinstellung. Optionen: 0000 ~ 9999 Standardwert: 1000 Nach vorheriger Auswahl des PASSWOrd Menüpunkts halten Sie die Taste 5 länger gedrückt, um in die Auswahlroutine zu gelangen.
  • Seite 19 Smart X96-5 Serie B+G e-tech and EASTRON 4.1.7 Digitale Eingänge (DI) (nicht X96-5C) Digitale Eingänge (DI) → Filter Zeit 4.1.7.1 Dieses Menü dient der Einstellung der Parameter der Digitaleingänge. Nach Auswahl des DI-Menüpunkts halten Sie die Taste 5 länger gedrückt, um in die Auswahlroutine zu gelangen.
  • Seite 20 Smart X96-5 Serie B+G e-tech and EASTRON → 4.1.8 Digitale Ausgänge (DO) Allgemeine (nicht X96-5C) Dieses Menü dient der Einstellung der Parameter der Digitalausgänge. Nach Auswahl des DO-Menüpunkts halten Sie die Taste 5 länger gedrückt, um in die Auswahlroutine zu gelangen.
  • Seite 21 Smart X96-5 Serie B+G e-tech and EASTRON → 4.1.8.1 Digitale Ausgänge (DO) Alarmeinstellungen Dieses Menü dient der Einstellung der Alarmparameter der Digitalausgänge. Nach Auswahl des hier gezeigten DO-Menüpunkts halten Sie die Taste 5 länger gedrückt, um in die Auswahlroutine zu gelangen.
  • Seite 22 Smart X96-5 Serie B+G e-tech and EASTRON Diese Option dient der Einstellung der Verzögerungszeit der DO (Digitalausgänge). Die Einstellung erfolgt ist mS. Die linke Abbildung zeigt 200mS. Diese Option dient der Einstellung des „High Value for DO-1 Close“. Die linke Abbildung zeigt den HC („High Value to Close“) als 1000V.
  • Seite 23 Smart X96-5 Serie B+G e-tech and EASTRON 4.1.9. TCP/IP Ethernet Kommunikation (nicht X96-5C) Dieses Menü dient der Einstellung der Parameter für die Ethernet-Kommunikation. Nach Auswahl des hier gezeigten TCP/IP-Menüpunkts halten Sie die Taste 5 länger gedrückt, um in die Auswahlroutine zu gelangen.
  • Seite 24 Smart X96-5 Serie B+G e-tech and EASTRON 4.1.10. TCP/IP Ethernet Kommunikation Dieser Zähler bietet eine SOE-Aufzeichnungsfunktion (Sequence of Event) und kann bis 30 Vorkommnisse und ihre Ereigniszeit speichern. Bei Auftreten der folgenden Vorkommnisse kommt es zur Aufzeichnung: 1. Der Zähler wird abgeschaltet 2.
  • Seite 25 Smart X96-5 Serie B+G e-tech and EASTRON 1.4.11 Zurücksetzen (Reset) Dieses Menü dient der Einstellung der Alarmparameter der Digitalausgänge. Nach Auswahl des hier gezeigten Reset-Menüpunkts halten Sie die Taste 5 länger gedrückt, um in die Auswahlroutine zu gelangen. Verwenden Sie anschließend die Taste 3 oder Taste 4 um die Rücksetzoption auszuwählen Diese Option dient der Rücksetzung der Energieinformationen.
  • Seite 26 Smart X96-5 Serie B+G e-tech and EASTRON Diese Option dient der Rücksetzung des Counters des Digitaleingangs. (nicht X96-5C) Zum Reset bitte Taste 5 länger drücken, bis dies mit „GOOd“ bestätigt wird. Diese Option dient der Rücksetzung aller Informationen. Zum Reset bitte Taste 5 länger drücken, bis dies mit „GOOd“ bestätigt wird.
  • Seite 27 Smart X96-5 Serie B+G e-tech and EASTRON Spezifikationen Tabelle 1 Elektrische Merkmale Art der Messung RMS inklusive der Harmonik im Dreiphasen-Wechselstromsystem (3P, 3P+N) 128 Proben pro Zyklus Messgenauigkei Leistung IEC 61557-12 Klasse 0,5 Wirkenergie IEC 62053-22 Klasse 0,5, IEC 61557-12 Klasse 0,5...
  • Seite 28 Smart X96-5 Serie B+G e-tech and EASTRON Material des Zählergehäuses Selbstlöschendes UL 94 V-0 Mechanische Umgebung Umweltmerkmale Betriebstemperatur -25 bis 55 °C Aufbewahrungstemperatur -40 bis 70 °C Luftfeuchtigkeitsbewertung <95% relative Luftfeuchtigkeit bei 50 °C (nicht-kondensierend) Verschmutzungsklasse Höhe 2000m Vibration 10 bis 50 Hz, IEC 60068-2-6 Elektromagnetische Verträglichkeit...
  • Seite 29 Smart X96-5 Serie B+G e-tech and EASTRON Tabelle 2 Modelle Merkmale X96-5C X96-5I X96-5J Momentanmessungen Strom ● ● ● Spannung L-N ● ● ● ● ● ● Frequenz ● ● ● Wirkleistung ● ● ● Blindleistung ● ● ● Scheinleistung ●...
  • Seite 30 Smart X96-5 Serie B+G e-tech and EASTRON Eingänge und Ausgänge Digitaleingang — Digitalausgänge — Warnmeldungen — S0 Impulsausgänge — — — Kommunikationen RS485 ● ● ● M-Bus — Lora — Ethernet — ● ● Ethernet-Gateway — — ● Genauigkeit Wirkenergie Cl.

  • Seite 31: Installation

    Smart X96-5 Serie B+G e-tech and EASTRON Installation Das Gerät kann in einer Verkleidung mit einer Höchststärke von 3mm befestigt werden. Sorgen Sie hinter dem Gerät für genug Freiraum, um Krümmungen in den Anschlusskabeln zu ermöglichen. Das Gerät ist für den Betrieb in einer einigermaßen gleichmäßigen Umgebungstemperatur vorgesehen, in einem Bereich von -25°C bis +55°C.
  • Seite 32 Smart X96-5 Serie B+G e-tech and EASTRON 7.3 Abmessungen Smart X96-5J Rückansicht Smart X96-5C Smart X96-5 I/J 7.4 Befestigung...
  • Seite 33 Smart X96-5 Serie B+G e-tech and EASTRON 7.5 Anschlussplan RS485 / DI / DO (DI = Digitaleingang, DO = Digitalausgang) 1P2W(L+N) 1CTs (CT = Stromwandler) 1P2W(L+N) 1CTs 1P3W(L+L+N) 2CTs 3P3W 2CTs 3P4W 3CTs...
  • Seite 34 Smart X96-5 Serie B+G e-tech and EASTRON 3P3W 2PT 2CTs 3P3W 3PT 3CTs 3P3W 1CT Lastverteilung 3P4W 1CT Lastverteilung...
  • Seite 35 Smart X96-5 Serie B+G e-tech and EASTRON SMART X96-5 SERIES MODBUS COMMUNICATION PROTOCOL 1. Input Registers, Function code 04 Address Input Register Parameter Modbus (Register) Protocol Start Address Description Length Data Units (bytes) Format Byte Byte 30001 Phase 1 line to neutral volts...
  • Seite 36 Smart X96-5 Serie B+G e-tech and EASTRON 30161 Voltage phase sequence Float None normal = 1 reverse = 2 phase missing = 3 30163 Current phase sequence Float None normal = 1 reverse = 2 phase missing = 3 30165...
  • Seite 37 Smart X96-5 Serie B+G e-tech and EASTRON 30367 L2 import reactive energy Float kVArh 30369 L3 import reactive energy Float kVArh 30371 L1 export reactive energy Float kVArh 30373 L2 export reactive energy Float kVArh 30375 L3 export reactive energy...
  • Seite 38 Smart X96-5 Serie B+G e-tech and EASTRON 34879 Total active energy Rate 2 Float 34881 Total active energy Rate 3 Float 34883 Total active energy Rate 4 Float 34885 Import active energy Rate 1 Float 34887 Import active energy Rate 2...
  • Seite 39 Smart X96-5 Serie B+G e-tech and EASTRON 2. Holding Register，Function code 03 / 10 Address Parameter Modbus Valid range Mode Register Protocol Start Address High Byte Byte 40001 Demand Time Read minutes into first demand calculation. When the Demand Time reaches the Demand Period then the demand values are valid.
  • Seite 40 Smart X96-5 Serie B+G e-tech and EASTRON 40047 PT1 Range 100- 500000V, Default 230 Length: 4 byte Data Format: Float (KPPA is asked) 40049 PT2 Range 100- 480V, Default 230 Length: 4 byte Data Format: Float (KPPA is asked) 40051 CT1 Range 1-9999A，Default 5，...
  • Seite 41 Smart X96-5 Serie B+G e-tech and EASTRON 40772 DI-2 count DI-2 count Length: 4 byte Data Format: unsigned int32 Write 0 to reset the count. No response if write other value 40774 DI-3 count DI-3 count Length: 4 byte Data Format: unsigned int32 Write 0 to reset the count.
  • Seite 42 Smart X96-5 Serie B+G e-tech and EASTRON 41106 DO-2 DO-2 Status Status 0 = Open 1 = HC 2 = LC Length: 2 byte Data Format: unsigned int16 41281 SOE-01 (3) SOE-01 information; the format is: type- event cause -year-month-date -hour-min-...
  • Seite 43 Smart X96-5 Serie B+G e-tech and EASTRON 41325 SOE-12 (3) SOE-12 information; the format is: type- event cause -year-month-date -hour-min- second Length: 8 byte Data Format: BCD 41329 SOE-13 (3) SOE-13 information; the format is: type- event cause -year-month-date -hour-min-...
  • Seite 44 Smart X96-5 Serie B+G e-tech and EASTRON 41377 SOE-25 (3) SOE-25 information; the format is: type- event cause -year-month-date -hour-min- second Length: 8 byte Data Format: BCD 41381 SOE-26 (3) SOE-26 information; the format is: type- event cause -year-month-date -hour-min-...
  • Seite 45 Smart X96-5 Serie B+G e-tech and EASTRON 461457 Reset 00 00 = reset demand info historical 00 03 = reset energy info data 00 04 = reset max. and min. data 00 05 = reset SOE info 00 06 = reset DI counts...
  • Seite 46 Smart X96-5 Serie B+G e-tech and EASTRON (4) Table-2 Event descriptions Number Event description Number Event description Number Event description L1 Voltage alarm L2 active power alarm Total PF alarm L2 Voltage alarm L3 active power alarm Frequency alarm L3 Voltage alarm...
  • Seite 47 Smart X96-5 Serie B+G e-tech and EASTRON 3. Read Input Status, function code 02 Address Parameter Parameter Modbus Protocol Valid range Mode Register Number Start Address High Byte Byte 1000 DI-1 status DI-1 status, 1=ON, 0=OFF Length : 1 bit...
  • Seite 48 Smart X96-5 Serie B+G e-tech and EASTRON MODBUS communication Example 1. Read Input Registers Example: Read “Phase 1 line to neutral volts” Request: 01 04 00 00 00 02 71 CB Where, 01 = Meter address 04 = Function code...
  • Seite 49 Smart X96-5 Serie B+G e-tech and EASTRON 00 = Data, (Low Word, High Byte) 00 = Data, (Low Word, Low Byte) 67 = CRC Low F8 = CRC High Note: 40 80 00 00(Hex) = 4 (Floating point) Response: 01 10 00 0A 00 02 61 CA...
  • Seite 50 3A = CRC High All statements without guarantee. All rights and changes reserved. Reproduction without consent not allowed! © B+G e-tech 05-2018 Alle Angaben ohne Gewähr. Alle Rechte und Änderungen vorbehalten. Vervielfältigung ohne Zustimmung nicht erlaubt! © B+G e-tech 05-2018 B+G e-tech GmbH Fr.-Mehring Str.
