Installationsplan - DIMOEL DIMO700 Montagehinweise

3 - INSTALLATIONSPLAN

BAUTEILE
Motor
1
2 Sender (2 U.)
Kettenführung /Riemen
3
Steuereinheit
4
Empfängermodul
5

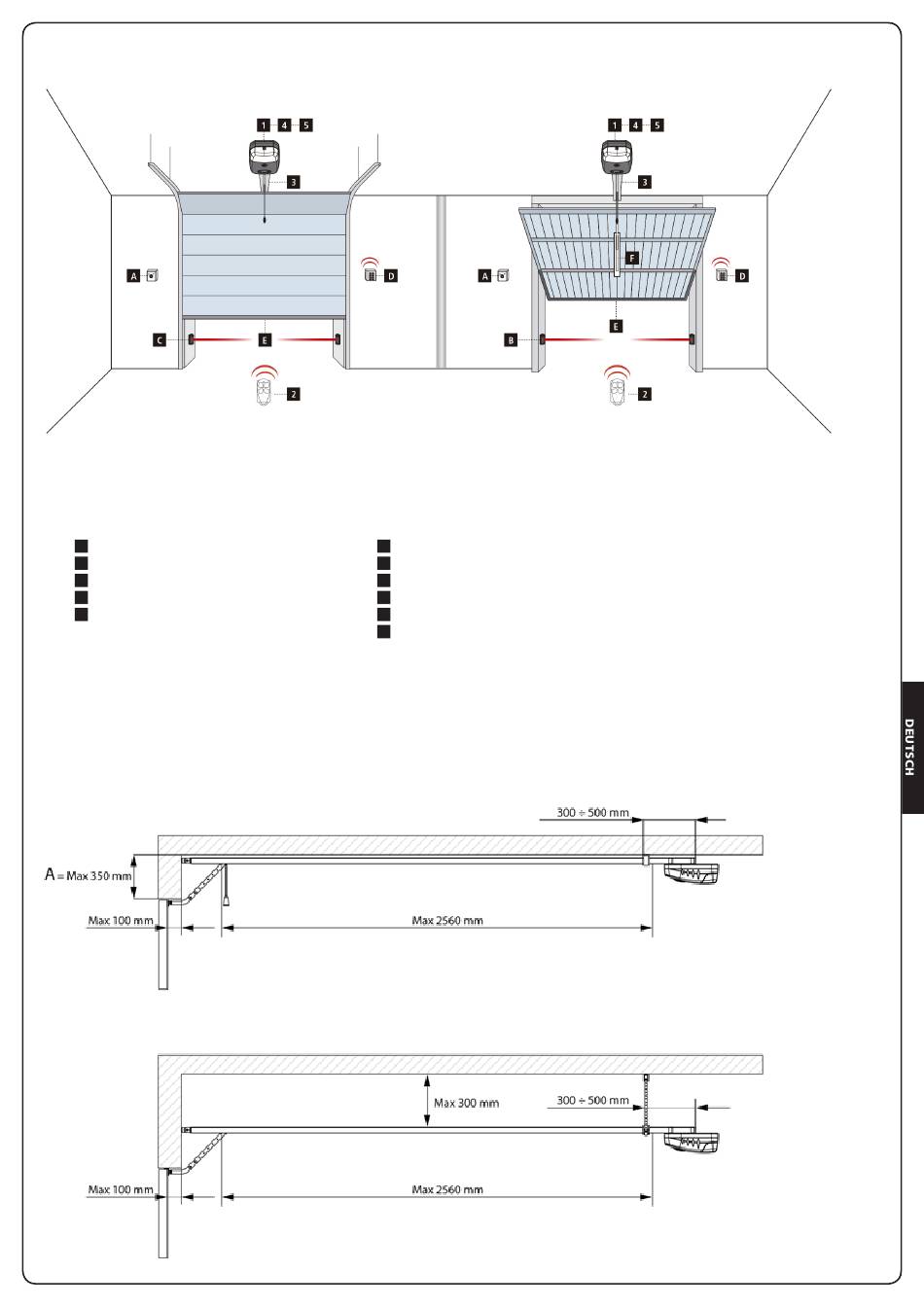

NUTZUNGSBESCHRÄNKUNGEN
DIMO700 automatisierung von Sektionaltoren mit einer Höhe von bis zu 2,25 m, von Ausgleichstoren mit einer Höhe von bis zu 2,25 m
und von Ausgleichstoren mit einem Gegengewicht von bis zu 2,45 m. Berücksichtigen Sie dies, um eine ordnungsgemäße Installation zu
gewährleisten.
VORSICHT: Das in der obigen Abbildung gezeigte Maß A ist größer als 350 mm. Der Zubehörsatz dachauflage muss installiert werden.
Beachten Sie die in der folgenden Abbildung angegebenen Einsatzgrenzen.
ZUSATZZUBEHÖR (NICHT INBEGRIFFEN)
Schlüsselwahlschalter
A
B Interne Lichtschranke
Externe Lichtschranke
C
Digitaler Funkwahlschalter
D
Sicherheitsleisten
E
Adapterarm für Kipptore mit Gegengewichtsausgleich und
F
Federschwingtore
- 65 -
