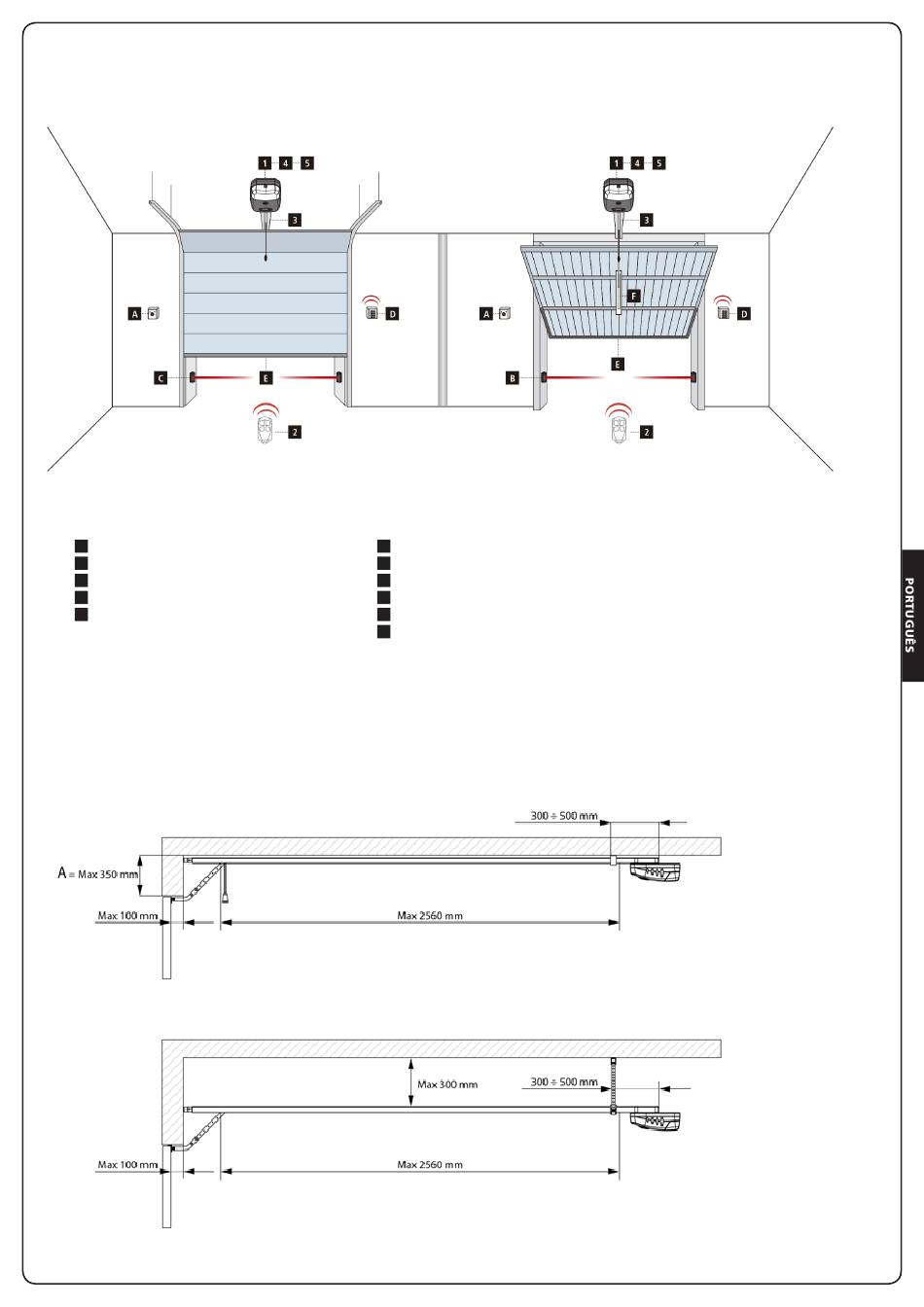

3 - ESQUEMA DE INSTALACIÓN
COMPONENTES
Motor
1
2 Transmissor (2 u.)
Guia da corrente/correia
3
Central de comando
4
Módulo receptor
5

LIMITES DE EMPREGO

DIMO700 é capaz de automatizar portas seccionais com altura máxima até 2,25 m, portas basculantes de molas até 2,25 m e portas
basculantes com contrapesos até 2,45 m. Respeitar as seguintes medidas para o bom êxito da instalação.
ATENÇÃO: Se a medida A referida na figura acima supera os 350 mm é necessário instalar o acessório suporte ao tecto incluído no kit.
Respeitar os limites de uso referidos na figura seguinte.
ACESSÓRIOS ADICIONAIS (NÃO INCLUIDO)
Seletor de chave
A
B Fotocélula interna
Fotocélula externa
C
Seletor digital via rádio
D
Bordas de segurança
E
Braço adaptador para portas basculantes com contrapesos e/ou
F
basculantes de mola
- 53 -
