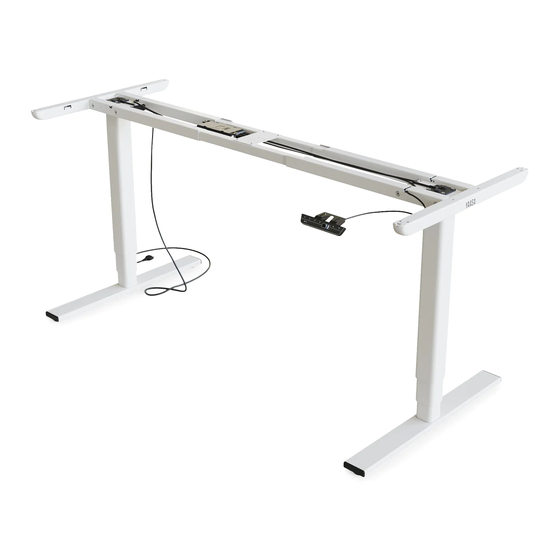

Yaasa Desk Frame Erweiterte Originalbetriebsanleitung
Höhenverstellbares tischgestell
Vorschau ausblenden
Andere Handbücher für Desk Frame:
- Bedienungsanleitung (120 Seiten) ,
- Erweiterte originalbetriebsanleitung (19 Seiten) ,
- Originalbetriebsanleitung (17 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Yaasa Desk Frame
Inhaltszusammenfassung für Yaasa Desk Frame
- Seite 1 Yaasa Desk Frame Erweiterte Originalbetriebsanleitung...
-
Seite 2: Bestimmungsgemässe Verwendung
Der Yaasa Desk Frame mit elektrischer Höhenverstellung wurde getestet und erfüllt, zusammen mit gängigen Tischplatten, die Anforderungen bezüglich Sicherheit, Haltbarkeit und Stabilität gemäss EN 527-2:2016 + A1:2019. Die Yaasa Living AG übernimmt keine Haftung für Beschädigungen oder Verletzungen, die durch eine unsachgemässe Montage und/oder Benutzung entstehen. - Seite 3 2 Minuten kontinuierlich betrieben werden. Danach muss das System mindestens 18 Minuten stillstehen bevor es erneut betrieben werden kann. Der Yaasa Desk Frame verfügt über ein System zur Kollisionserkennung (Intelligent System Protection, kurz „ISP“). Die ISP-Funktion dient dazu, Beschädigungen und Verletzungen durch Quetschungen zu minimieren.
- Seite 4 Öffnen Sie keine elektronischen Bauteile, Gehäuse oder Abdeckungen, da die Gefahr von Stromschlägen besteht. Wartungs- und Reparaturarbeiten dürfen nur durch geschultes Fachpersonal erfolgen. Trennen Sie vor der Reinigung und/oder Wartung des Tisches alle Kabel von der Stromversorgung. Beim Bedienen des Tisches dürfen Sie nicht auf dem Tisch sitzen oder stehen, unter den Tisch kriechen oder darunter liegen, wenn der Tisch bedient wird.
-
Seite 5: Technische Eigenschaften & Produktdetails
TECHNISCHE EIGENSCHAFTEN & PRODUKTDETAILS Tischgröße Gewicht 23,9kg 56,9 116,7 60-126 66,5 56,5- 91,6 122,5 56,5- 23,9kg 56,9 130,4 60-126 66,5 105,3 122,5 56,5- 23,9kg 56,9 150,4 60-126 66,5 125,3 122,5 56,5- 23,9kg 56,9 170,4 60-126 66,5 145,3 122,5 A-F = cm... - Seite 6 Gestell: aus pulverbeschichtetem Stahl mit Stahl-Fuss inklusive 4 Nivelliergleiter mit 10mm Gewinde Höheverstellungsintervall: 60 bis 126 cm Hub-Geschwindigkeit: 38 mm/s Hub-Säulen: 3-stufig Max. Belastung: 100 kg Schallpegel: Lw,A,max = 63dB(A) Tischgestell inkl. Verpackung: 25 kg Input: 230 V / 50 Hz / 2 A Schaltzyklen: 2 Minuten eingeschalten;...
- Seite 7 LIEFERUMFANG Paket 1 von 1 A 1 x Tischgestell B 2 x Tischbeine 2 x Tischfüsse mit Nivelliergleiter 2 x Seitenprofile E 4 x Kunststoffabdeckung für Seitenprofile F 1 x Bedienelement („Handschalter“) G 1 x Netzteil H 1 x Netzkabel 1 x Schraubenset und entsprechende Handwerkzeuge 1 x Selbstklebende Kabelbefestigung K 1 x Bedienungsanleitung („Manual“)
- Seite 8 MONTAGE- UND ZUSAMMENBAUANLEITUNG Montieren Sie das Tischgestell ausschliesslich gemäss der Montageanleitung. Die Montageanleitung ist auf einem separaten Blatt dem Paket beigelegt.
- Seite 9 XS:a = 1,200 mm - 1,350 mm (47” - 60’’) S: a = 1,350 mm - 1,550 mm (52” - 60’’) M: a = 1,550 mm - 1,750 mm (60” - 68’’) a = 1,750 mm - 2,000 mm (68” - 76’’)
- Seite 10 18 mm !
- Seite 12 recall memory Save memory SAVE 1, 2, 3...
- Seite 13 Nach der Montage des Gestells muss die Tischplatte laut Montageanleitung montiert werden. Dabei sind die beiliegenden Schrauben zu verwenden. Die minimale Platten- stärke beträgt 18 mm. Yaasa empfiehlt laminierte Spanplatten oder Vollholzplatten zu verwenden. Zulässig sind Platten mit einer Länge von 120 cm bis 200 cm und einer Tiefe von 70 cm bis 80 cm.
-
Seite 14: Faqs Und Fehlerbehebung
FAQs UND FEHLERBEHEBUNG Eine ausführliche Fehlerbehebungsanleitung sowie die FAQs sind unter www.yaasa.eu abrufbar. FUNKTIONEN Einstellung der Tischhöhe Drücken Sie die Pfeiltasten auf dem Bedienelement nach unten oder oben, um den Tisch zu heben oder zu senken. Die Tischplatte bewegt sich so lange nach oben oder unten bis Sie die Taste loslassen oder bis die minimale / maximale Tischhöhe erreicht ist. - Seite 15 Memoryposition speichern Diese Funktion speichert eine von Ihnen definierte Tischplattenhöhe. Pro Memorypositionstaste auf dem Bedienteil kann eine Tischplattenhöhe gespeichert werden. Zum Speichern einer Tischplattenhöhe gehen Sie wie folgt vor: Bewegen Sie die Tischplatte zur gewünschten Höhe (z.B. 73 cm). Drücken Sie kurz die Speichertaste. Auf dem Display wird S - angezeigt.
- Seite 16 Laständerung vom System erkannt wird, stoppen alle Antriebe sofort und bewegen sich für wenige Sekunden in die entgegengesetzte Richtung. Auf Werkseinstellung zurücksetzen (Factory Reset) So setzen Sie den Yaasa Desk Frame auf seine Werkseinstellungen zurück: Halten Sie die folgenden Tasten 3 Sekunden lang gedrückt: (Speicherplatztasten 1 und 2 und die „Nach-Oben“-Taste) Das Display zeigt S und eine Zahl.
-
Seite 17: Reinigung Und Pflege
REINIGUNG UND PFLEGE Das Netzkabel des Tischgestells muss vor jeder Pflege oder Wartung vom Stromkreis getrennt werden. Bei leichter und normaler Verschmutzung kann das Tischgestell mit einem Papiertuch, einem weichen, sauberen Tuch (trocken/leicht feucht) oder einem nicht-kratzendem Schwamm (leicht feucht) gereinigt werden. Verwenden Sie dafür herkömmliche Haushaltsreiniger oder Seifen. -
Seite 18: Rückgabe Und Garantie
Kundenservice des Onlineshops (telefonisch oder per E-Mail), bei welchem Sie den Kauf getätigt haben. Für jegliche weiterführende Information, bei auftretenden Problemen, sowie für weitere Fragen kontaktieren Sie bitte Yaasa Living AG St. Leonhardstrasse 45 9001 St. Gallen, Schweiz www.yaasa.eu info@yaasa.com © 2021 Yaasa Living AG... -
Seite 19: Konformitätserklärung
Der Hersteller erklärt hiermit alleinverantwortlich, dass folgendes Produkt: Produktname: Yaasa Desk Frame Produktbezeichnung: Elektrisch höhenverstellbares Tischgestell für den Büro- und Heimbereich Typenbezeichnung: Yaasa Desk Frame EU Serien-Nummer: siehe Typenschild Baujahr: 2021 allen einschlägigen Bestimmungen folgender Richtlinien entspricht: • Richtlinie (2006/42/EG) über Maschinen (Maschinenrichtlinie) gemäß Anhang I Abschnitt 1.5. - Seite 20 Yaasa Living AG St. Leonhardstrasse 45 CH-9000 St.Gallen www.yaasa.de www.yaasa.eu 02/2021...
