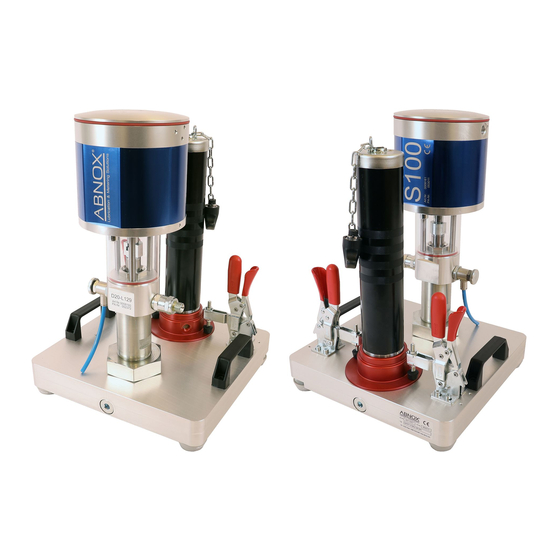

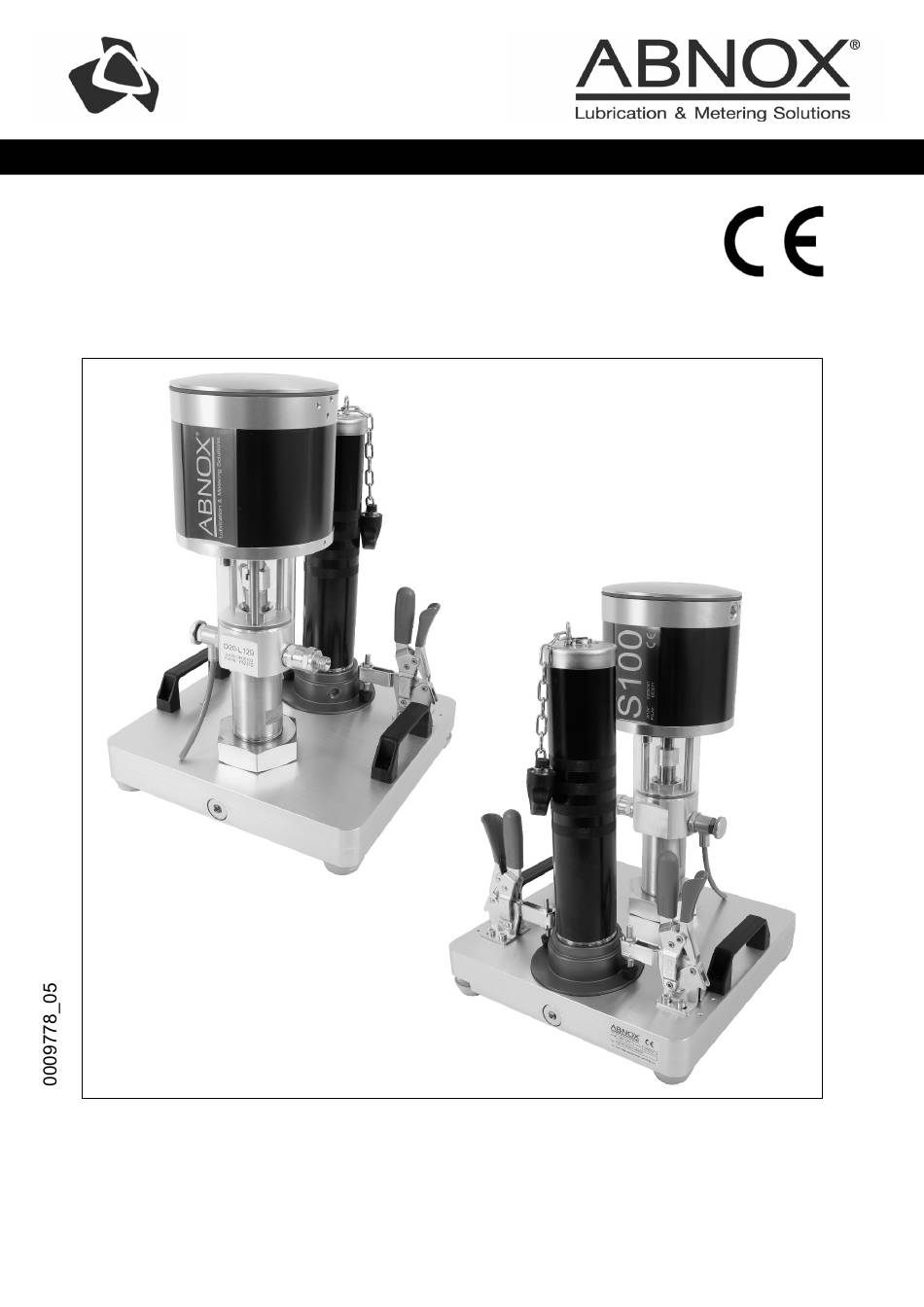

- Seite 1 For Smooth Operations Kartuschenpumpe AXCP1 Cartridge Pump AXCP1 DE Original Betriebsanleitung EN Operating manual...
-
Seite 2: Eg-Konformitätserklärung
Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anh. II 1. A Hersteller In der Gemeinschaft ansässige Person, die bevollmächtigt ist, die relevanten technischen Unterlagen zusammen zustellen Basil Schneiter ABNOX AG ABNOX AG Langackerstrasse 25 Langackerstrasse 25 CH - 6330 Cham CH – 6330 Cham... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemässe Verwendung Pflichten des Betreibers Grundlegende Sicherheitshinweise Sicherheit- und Gefahrensymbole Besondere Gefahrenarten Sicherheitshinweise für die Benutzung des Produkts Wartung, Instandhaltung und Störungsbeseitigung Produktbeschreibung Funktionsweise Bezeichnung der abgebildeten Komponenten (Bild A - H) 11 Technische Daten Montage/Einbau Erstinbetriebnahme Betrieb Verpackung, Transport und Lagerung Transportschäden Lagerung... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Lesen Sie diese Betriebsanleitung sorgfältig durch, um sich mit dem sicheren und rationellen Betrieb dieses Produkts vertraut zu machen. Bewahren Sie das vorliegende Handbuch zu Referenzzwecken auf. Diese Betriebsanleitung enthält wichtige Vorschriften und Hinweise zum sicheren und sachgerechten Betrieb des Produkts. -
Seite 7: Sicherheit- Und Gefahrensymbole
• Schutzeinrichtungen dürfen nur nach Stillstand und Absicherung gegen erneutes Starten des Produkts entfernt werden. • Vor jeder Inbetriebnahme des Produkts müssen alle Schutzvorrichtungen sachgerecht angebracht und funktionsfähig sein. • Die erforderlichen persönlichen Schutzausrüstungen sind vom Betreiber bereitzustellen. • Sicherheitseinrichtungen und Schutzausrüstung sind regelmässig zu überprüfen. -
Seite 8: Sicherheitshinweise Für Die Benutzung Des Produkts
Sicherheitshinweise für die Benutzung des Produkts Alle Teile und Baugruppen sind nach den anerkannten sicherheitstechnischen Regeln entwickelt und gebaut. Dennoch können bei unsachgemässer Verwendung oder Handhabung Gefahren für den Benutzer oder Dritte an dem Produkt oder anderen Sachwerten entstehen. Das Produkt ist nur zu benutzen: •... -
Seite 9: Gewährleistung Und Haftung
UMWELTGEFÄHRDUNG Die verschiedenen Materialien/ Flüssigkeiten sind fachgerecht sowie gesondert nach den jeweiligen landesüblichen Vorschriften zu handhaben und entsorgen. Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: •... -
Seite 10: Funktionsweise
Funktionsweise Das Produkt eignet sich zum Pumpen von Schmierstoffen, Befüllen von kleinen Kartuschen und Tuben, sowie als Zuführpumpe zu ABNOX – Dosierventilen. Optional kann die Pumpe über ein elektrisch angesteuertes Wegeventil gestartet und gestoppt werden. Mit der ebenfalls optional erhältlichen elektrischen Leermeldung... -
Seite 11: Bezeichnung Der Abgebildeten Komponenten (Bild A - H)
Bezeichnung der abgebildeten Komponenten (Bild A - H) Förderpumpe Drucklufteingang Medium Ausgang Entlüftungsschraube (System) Schalldämpfer Grundplatte Kontermutter Maschinenfuss zur Nivellierung Traggriff Entlüftungsventil (Pumpe) Anschluss für Dosierventil mit Handgriff Elektrische Leermeldung “E“ (optional)* Anschlussbild (Sensor für elektrische Leermeldung) Zylinder Arretierungskerbe Kette Griff vordere Abdeckkappe (Kartusche)* Kartusche*... -
Seite 12: Technische Daten
Technische Daten Elektrische Leermeldung E (12 / Bild C) Schalter (optional) zur elektronischen Erkennung bei leerer Kartusche. Bei leerer Kartusche schaltet der Sensor und gibt ein digitales Signal zur Weiterverarbeitung aus. Anschluss gemäss Schaltplan. Induktiver Näherungsschalter Grösse M12 / 50 mm Verbindung Stecker M12, 4-polig Elektrische Daten... - Seite 13 Externer Start ES (25 / Bild H) 3/2 Wegeventil elektrisch betätigt, für den Anschluss an eine Steuerung zum Starten und Stoppen der Förderpumpe (optional). Steuerung, Schläuche und Kabel sind nicht im Lieferumfang enthalten. 3/2 Wegeventil Nennspannung 24 V DC Anschlussgrösse G ¼“...
- Seite 14 Förderpumpe (1 / Bild A) / Kartuschenpumpen Kartusche Kartusche Gebinde nach DIN 1284 nach DIN 1284 Modell AXKP1-S25 AXKP1-S60 Min./Max. Temperatur (C°) 10/40 10/40 Ausgangsdruck (Medium) bei Arbeitsdruck 6 bar (bar) Ausgangsdruck (Medium) bei Arbeitsdruck 10 bar (bar) Fördermenge bei Doppelhub (cm Förderleistung am Pumpenausgang 1500 /min)
-
Seite 15: Montage/Einbau
Montage/Einbau Das Produkt ist am vorhergesehenen Einsatzort unter Berücksichtigung untenstehenden Bedingungen aufzustellen oder einzubauen. • An Ort und Stelle sind alle gesetzlichen Bestimmungen abzuklären und deren Einhaltung sicherzustellen. • Die Boden- und Platzverhältnisse sind vor dem Aufstellen/Einbau des Produkts abzuklären, um den sicheren Betrieb für Personal und Produkt auf Dauer zu gewährleisten. -
Seite 16: Betrieb
Anschliessen können die Schritte 1-11 von der Erstinbetriebnahme durchgeführt werden. Verpackung, Transport und Lagerung Das Produkt wird von ABNOX für den Transport zum jeweiligen ersten Bestimmungsort hergerichtet. Die Verpackungseinheit darf keiner Überbelastung ausgesetzt werden. Die Verpackung und deren Inhalt sind vor Feuchtigkeitseinflüssen zu schützen. -
Seite 17: Transportschäden
Transportschäden Werden bei der Eingangskontrolle Transportschäden entdeckt, ist folgende Vorgehensweise zu beachten: • Zusteller benachrichtigen (Spediteur etc.) • Schadenprotokoll aufnehmen • Lieferant informieren Lagerung Die Lagerung und Zwischenlagerung in aggressiver, feuchter Umgebung oder im Freien kann zu Korrosions- und anderen Schäden führen. Die Lagerungstemperatur von –... -
Seite 18: Wartung
VORSICHT Sämtliche Arbeiten an der Anlage sind grundsätzlich nur im Stillstand durchzuführen. Das pneumatische und hydraulische System muss drucklos sein. Die Manometer müssen 0 bar anzeigen. Kundendienst / Support ABNOX AG Langackerstrasse 25 CH-6330 Cham Schweiz Tel. +41 (0) 41 780 44 55... -
Seite 19: Ausserbetriebsetzung
Das Fett / Öl muss fachgerecht, nach landesüblichen Vorschriften, entsorgt werden (Sonderabfall). Zeichnungen und Ersatzteile Zubehör, Zeichnungen, Massblätter, Datenblätter und Ersatzteile findet man auf www.abnox.com Stilllegung und Entsorgung Bei einer Ausserbetriebnahme / Stilllegung des Produkts sind folgende Punkte zu beachten: •... -
Seite 20: Ec Declaration Of Conformity
In line with the EC Machinery Directive 2006/42/EC, Appendix II 1. A Manufacturer A person established within the community authorised to compile the relevant technical documentation Basil Schneiter ABNOX AG ABNOX AG Langackerstrasse 25 Langackerstrasse 25 CH - 6330 Cham, Switzerland CH – 6330 Cham, Switzerland... - Seite 21 Output NO...
- Seite 23 Contents Safety Warning Intended Use Operator’s Obligations Basic Safety Instructions Safety and Hazard Symbols Particular Types of Dangers Safety Instructions for the Use of the Product Maintenance, Service and Troubleshooting Product Description Purpose Labelling Type Key Functionality Description of the pictured components (Figure A - H) Technical Data Assembly/ Installation Commissioning...
-
Seite 24: Safety Warning
Safety Warning Read this operating manual carefully to familiarise yourself with the safe and efficient operation of the product. Retain this manual as a reference. This operating manual contains important provisions and information for the safe and proper operation of the product. -
Seite 25: Safety And Hazard Symbols
• All safety equipment must be installed properly and has to be fully functional each time before the product is put into use. • The required personal protective equipment must be provided by the operator. • All safety and protective devices have to be inspected regularly. Safety and Hazard Symbols WARNING: DANGEROUS LOCATION Warnings are information about dangers that can lead to bodily injuries... -
Seite 26: Safety Instructions For The Use Of The Product
Safety Instructions for the Use of the Product All parts and assemblies were developed and built according to recognised safety- related rules. Nevertheless, improper use or handling may result in hazards for the user or third parties or damage to the product or other material assets. The product may only be used: •... -
Seite 27: Warranty And Liability
ENVIRONMENTAL HAZARD The various materials/liquids have to be handled properly and disposed of separately according to the respective applicable national regulations . Warranty and Liability Warranty and liability claims for personal injury and property damage are excluded if they are caused by one or more of the following causes: •... -
Seite 28: Type Key
Functionality Suitable for pumping lubricants, filling small cartridges and tubes, and as a feed pump for ABNOX metering valves. Optionally, the pump can be started and stopped via an electrically controlled directional valve. With the also optionally available electrical empty signal, it can be recognised when the carousel needs to be changed. -
Seite 29: Description Of The Pictured Components (Figure A - H)
Description of the pictured components (Figure A - H) Feed pump Compressed air input Medium discharge Bleed screw (system) Silencer Base plate Lock nut Machine foot for levelling Carrying handle Bleed valve (pump) Connection for metering valve with handle Electrical empty signal “E“ (optional)* Connection diagram (sensor for electrical empty signal) Cylinder Locking notch... -
Seite 30: Technical Data
Technical Data Electrical empty signal E (12 / Figure C) Switch (optional) for electronic detection when the cartridge is empty. When the cartridge is empty, the sensor switches and outputs a digital signal for further processing. Connection according to circuit diagram. Inductive proximity Type switch... - Seite 31 External start ES (25 / Figure H) 3/2 directional valve electrically operated, for connection to a control for starting and stopping the feed pump (optional). Control, hoses and cables are not included in the scope of delivery. Type 3/2 directional valve Nominal voltage 24 V DC Connector size...
- Seite 32 Feed Pump (1 / Figure A) / Cartridge Pumps Cartridge Cartridge Container according to according to DIN 1284 DIN 1284 Model AXKP1-S25 AXKP1-S60 Min. / Max. temperature (C°) 10/40 10/40 Outlet pressure (Medium) at operating pressure of 6 bar (bar) Output pressure (Medium) at operating pressure of 10 bar (bar) Delivery rate with double stroke (cm...
-
Seite 33: Assembly/ Installation
Assembly/ Installation The product has to be set up or installed at the intended installation site under consideration of the following conditions. • The applicable legal provisions on site have to be clarified and compliance must be assured. • The available space has to be clarified prior to installation/setup of the product in order to ensure ongoing safe operation for the personnel and product. -
Seite 34: Operation
Steps 1-11 from the initial start-up can then be carried out. Packing, Transport and Storage ABNOX prepares the product for transportation to the respective initial destination. The packing unit must not be subjected to excessive strain. Protect the packaging and contents against exposure to moisture. Keep the temperature between –20 °C and +40 °C during transportation. -
Seite 35: Storage
Storage Operation and interim storage in aggressive, damp environments or outdoors may lead to corrosion and other damage. Maintain the storage temperature in the range of –20 °C to +40 °C. Training of Personnel Only trained and instructed personnel who have read and understood all points in the operating instructions may work on the product. -
Seite 36: Maintenance
All work on the system is basically only to be carried out when it is at a standstill. The pneumatic and hydraulic systems have to be de- pressurised. The pressure gauges have to show 0 bar. Customer Service/Support ABNOX AG Langackerstrasse 25 CH-6330 Cham Switzerland Tel. -
Seite 37: De-Commissioning
Properly dispose of grease/oil according to the applicable national regulations (special waste). Drawings and Replacement Parts Accessories, drawings, dimensioning sheets, data sheets and replacement parts can be found at www.abnox.com. Idling and Disposal Observe the following points for decommissioning the product/taking it out of operation: •...
