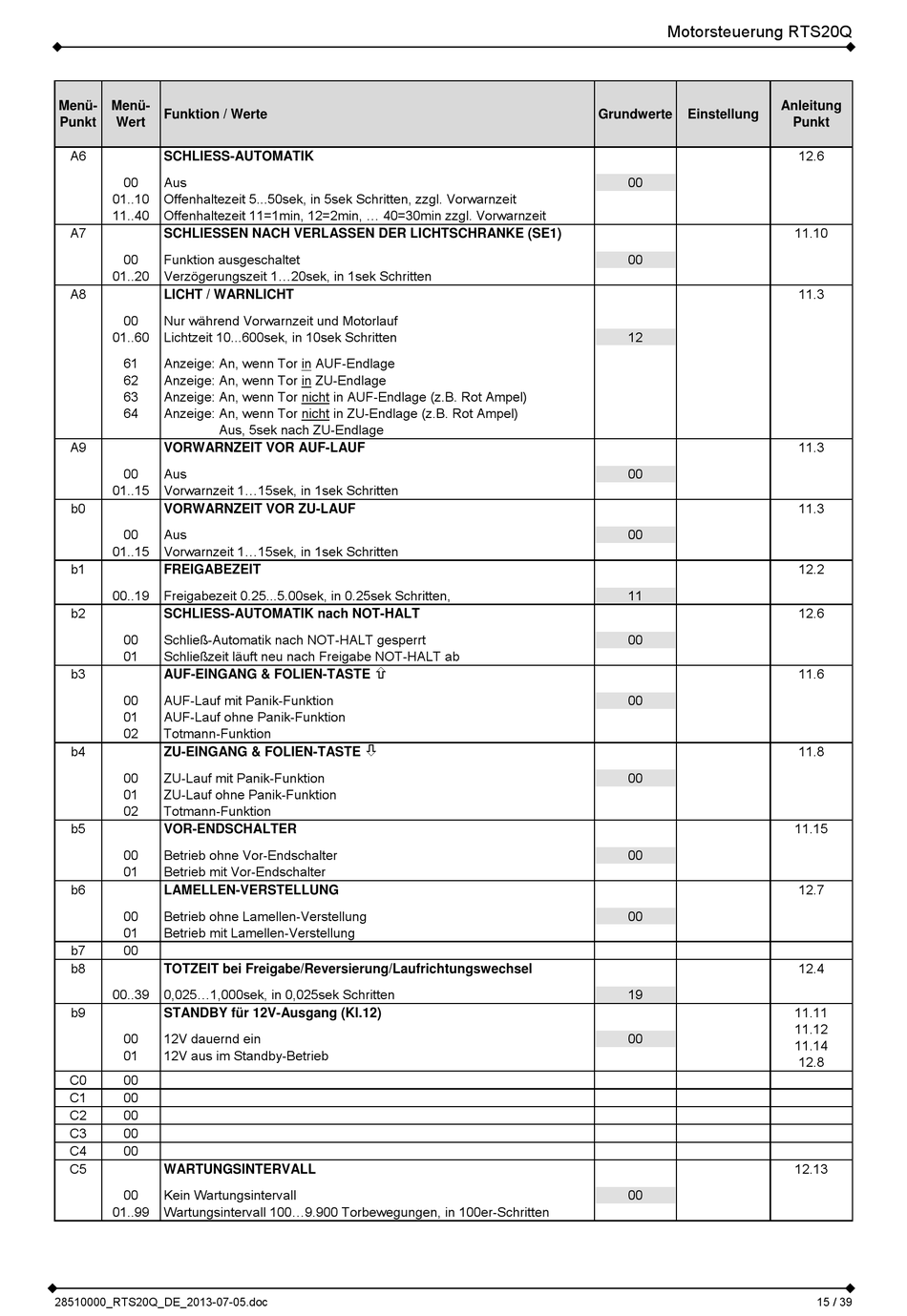

Dickert RTS20Q Montage- Und Betriebsanleitung Seite 15
Motorsteuerung
Inhaltsverzeichnis
Menü-
Menü-
Funktion / Werte
Punkt
Wert
A6
SCHLIESS-AUTOMATIK
00
Aus
01..10
Offenhaltezeit 5...50sek, in 5sek Schritten, zzgl. Vorwarnzeit
11..40
Offenhaltezeit 11=1min, 12=2min, ... 40=30min zzgl. Vorwarnzeit
A7
SCHLIESSEN NACH VERLASSEN DER LICHTSCHRANKE (SE1)
00
Funktion ausgeschaltet
01..20
Verzögerungszeit 1...20sek, in 1sek Schritten
A8
LICHT / WARNLICHT
00
Nur während Vorwarnzeit und Motorlauf
01..60
Lichtzeit 10...600sek, in 10sek Schritten
61
Anzeige: An, wenn Tor in AUF-Endlage
62
Anzeige: An, wenn Tor in ZU-Endlage
63
Anzeige: An, wenn Tor nicht in AUF-Endlage (z.B. Rot Ampel)
64
Anzeige: An, wenn Tor nicht in ZU-Endlage (z.B. Rot Ampel)
Aus, 5sek nach ZU-Endlage
A9
VORWARNZEIT VOR AUF-LAUF
00
Aus
01..15
Vorwarnzeit 1...15sek, in 1sek Schritten
b0
VORWARNZEIT VOR ZU-LAUF
00
Aus
01..15
Vorwarnzeit 1...15sek, in 1sek Schritten
b1
FREIGABEZEIT
00..19
Freigabezeit 0.25...5.00sek, in 0.25sek Schritten,
b2
SCHLIESS-AUTOMATIK nach NOT-HALT
00
Schließ-Automatik nach NOT-HALT gesperrt
01
Schließzeit läuft neu nach Freigabe NOT-HALT ab
b3
AUF-EINGANG & FOLIEN-TASTE
00
AUF-Lauf mit Panik-Funktion
01
AUF-Lauf ohne Panik-Funktion
02
Totmann-Funktion
b4
ZU-EINGANG & FOLIEN-TASTE
00
ZU-Lauf mit Panik-Funktion
01
ZU-Lauf ohne Panik-Funktion
02
Totmann-Funktion
b5
VOR-ENDSCHALTER
00
Betrieb ohne Vor-Endschalter
01
Betrieb mit Vor-Endschalter
b6
LAMELLEN-VERSTELLUNG
00
Betrieb ohne Lamellen-Verstellung
01
Betrieb mit Lamellen-Verstellung
b7
00
b8
TOTZEIT bei Freigabe/Reversierung/Laufrichtungswechsel
00..39
0,025...1,000sek, in 0,025sek Schritten
b9
STANDBY für 12V-Ausgang (Kl.12)
00
12V dauernd ein
01
12V aus im Standby-Betrieb
C0
00
C1
00
C2
00
C3
00
C4
00
C5
WARTUNGSINTERVALL
00
Kein Wartungsintervall
01..99
Wartungsintervall 100...9.900 Torbewegungen, in 100er-Schritten
28510000_RTS20Q_DE_2013-07-05.doc
Motorsteuerung RTS20Q
Grundwerte
Einstellung
00
00
12
00
00
11
00
00
00
00
00
19
00
00
Anleitung
Punkt
12.6
11.10
11.3
11.3
11.3
12.2
12.6
11.6
11.8
11.15
12.7
12.4
11.11
11.12
11.14
12.8
12.13
15 / 39
