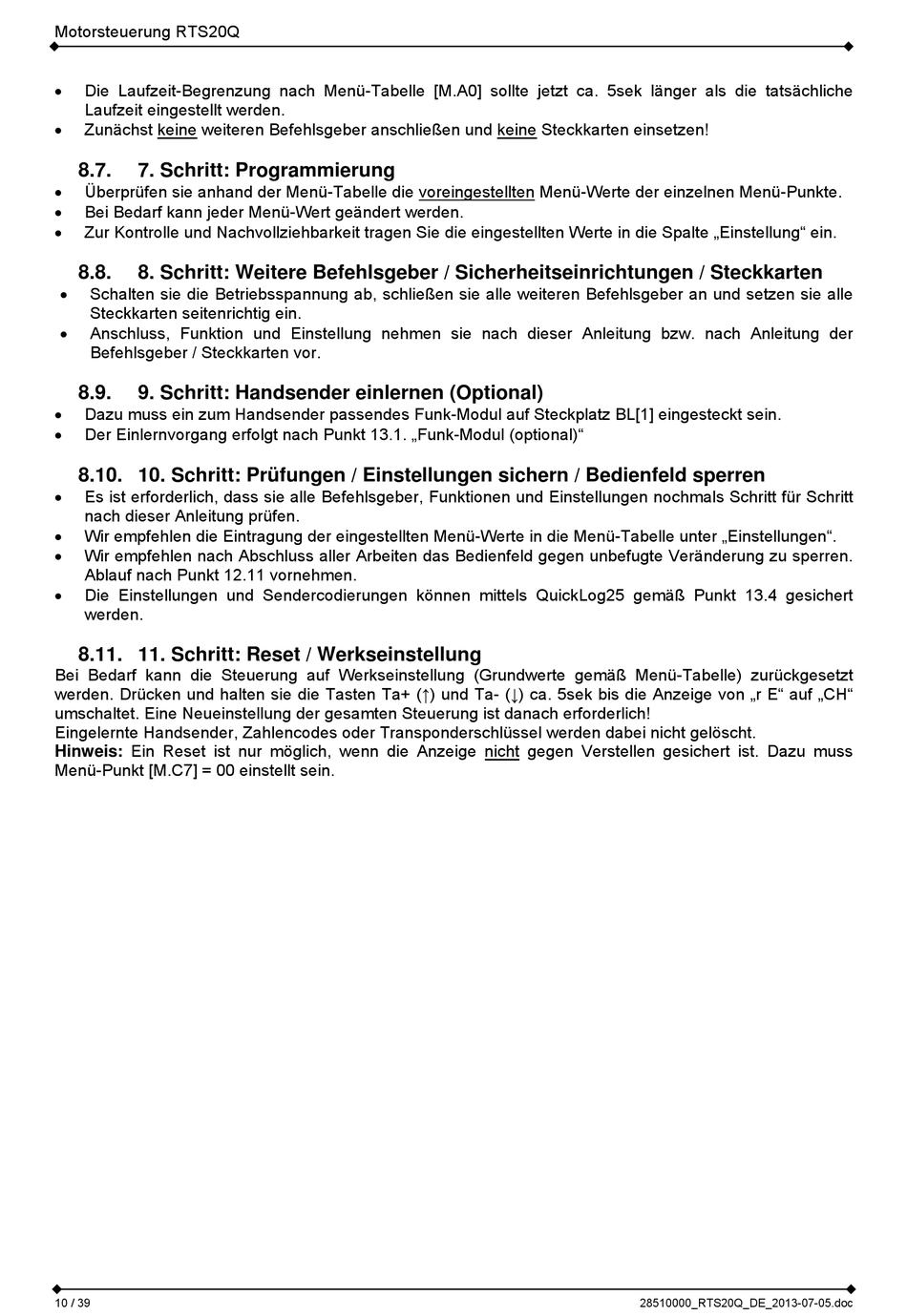

Motorsteuerung RTS20Q

Die Laufzeit-Begrenzung nach Menü-Tabelle [M.A0] sollte jetzt ca. 5sek länger als die tatsächliche
Laufzeit eingestellt werden.

Zunächst keine weiteren Befehlsgeber anschließen und keine Steckkarten einsetzen!
8.7.

7. Schritt: Programmierung


Überprüfen sie anhand der Menü-Tabelle die voreingestellten Menü-Werte der einzelnen Menü-Punkte.

Bei Bedarf kann jeder Menü-Wert geändert werden.

Zur Kontrolle und Nachvollziehbarkeit tragen Sie die eingestellten Werte in die Spalte „Einstellung" ein.
8.8.

8. Schritt: Weitere Befehlsgeber / Sicherheitseinrichtungen / Steckkarten


Schalten sie die Betriebsspannung ab, schließen sie alle weiteren Befehlsgeber an und setzen sie alle
Steckkarten seitenrichtig ein.

Anschluss, Funktion und Einstellung nehmen sie nach dieser Anleitung bzw. nach Anleitung der
Befehlsgeber / Steckkarten vor.
8.9.

9. Schritt: Handsender einlernen (Optional)


Dazu muss ein zum Handsender passendes Funk-Modul auf Steckplatz BL[1] eingesteckt sein.

Der Einlernvorgang erfolgt nach Punkt 13.1. „Funk-Modul (optional)"
8.10. 10. Schritt: Prüfungen / Einstellungen sichern / Bedienfeld sperren

Es ist erforderlich, dass sie alle Befehlsgeber, Funktionen und Einstellungen nochmals Schritt für Schritt
nach dieser Anleitung prüfen.

Wir empfehlen die Eintragung der eingestellten Menü-Werte in die Menü-Tabelle unter „Einstellungen".

Wir empfehlen nach Abschluss aller Arbeiten das Bedienfeld gegen unbefugte Veränderung zu sperren.
Ablauf nach Punkt 12.11 vornehmen.

Die Einstellungen und Sendercodierungen können mittels QuickLog25 gemäß Punkt 13.4 gesichert
werden.

8.11. 11. Schritt: Reset / Werkseinstellung

Bei Bedarf kann die Steuerung auf Werkseinstellung (Grundwerte gemäß Menü-Tabelle) zurückgesetzt
werden. Drücken und halten sie die Tasten Ta+ (↑) und Ta- (↓) ca. 5sek bis die Anzeige von „r E" auf „CH"
umschaltet. Eine Neueinstellung der gesamten Steuerung ist danach erforderlich!
Eingelernte Handsender, Zahlencodes oder Transponderschlüssel werden dabei nicht gelöscht.
Hinweis: Ein Reset ist nur möglich, wenn die Anzeige nicht gegen Verstellen gesichert ist. Dazu muss
Menü-Punkt [M.C7] = 00 einstellt sein.
