Bedienungsanleitung

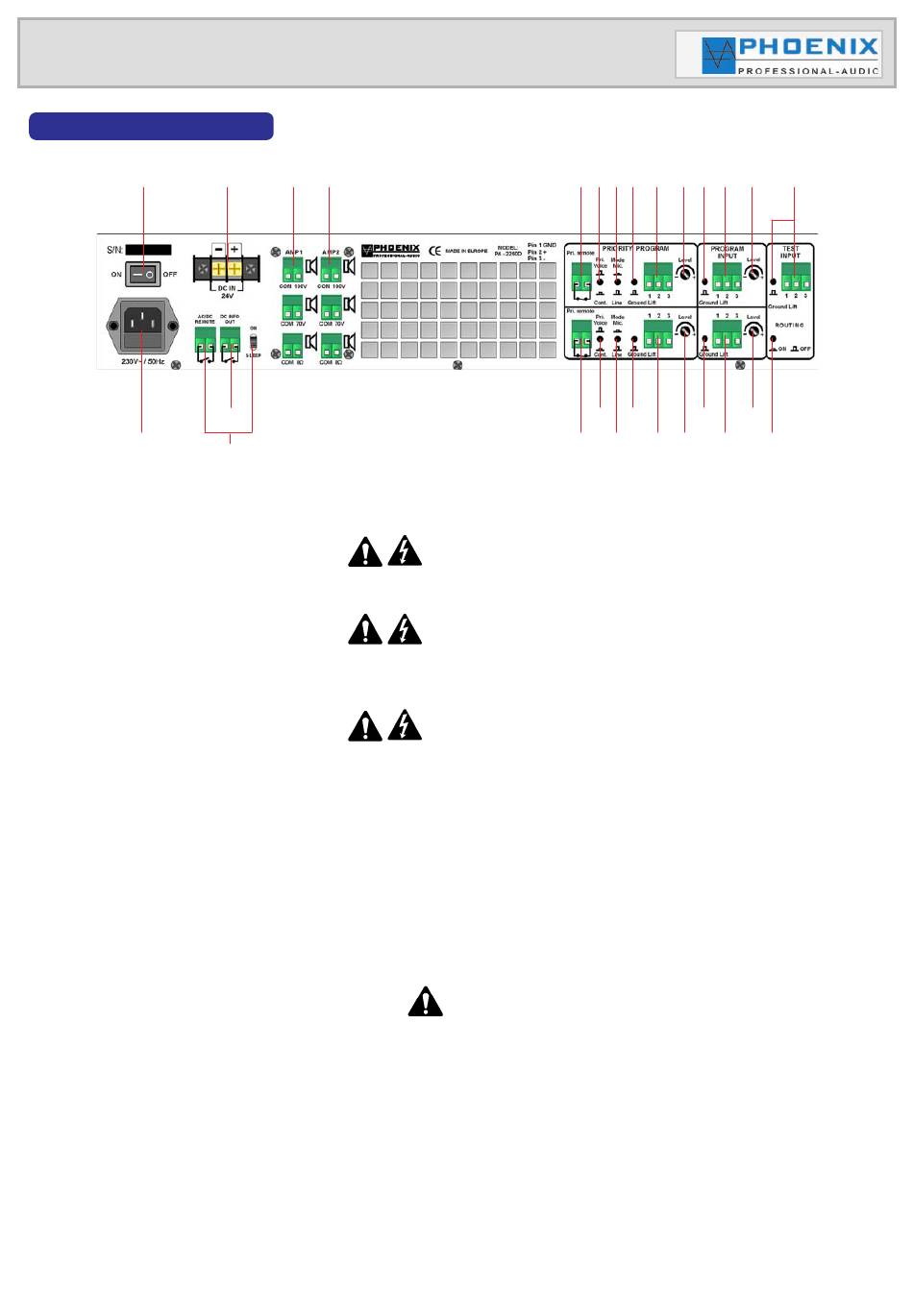

RÜCKSEITE
1
14
1. EIN- / AUSSCHALTER
Nach Betätigung dieses Schalters ist das Gerät betriebsbereit. Im ausgeschalteten Zustand steht das Gerät in STAND
BY Stellung.
2. 24 VDC - NOTSTROMVERSORGUNG
Anschluß Buchse für eine Notstromversorgungs-Spannung 24VDC mit DC-Sicherung. Bitte auf die richtige Polarität zu ach-
ten.
3. LAUTSPRECHERAUSGANG Kanal 1
Hoch- und niederohmige Lautsprecherausgänge zum Anschluß der Lautsprecher-Linien.
Achtung: Ausgangsklemmen-Sicherheitshinweis ! Die Ausgangsklemmen bei eingeschaltetem Verstärker nicht
berühren. Alle Verbindungen bei ausgeschaltetem Verstärker herstellen. Risiko gefährlicher Spannung.
3b. LAUTSPRECHERAUSGANG Kanal 2
Hoch- und niederohmige Lautsprecherausgänge zum Anschluß der Lautsprecher-Linien.
Achtung: Ausgangsklemmen-Sicherheitshinweis ! Die Ausgangsklemmen bei eingeschaltetem Verstärker nicht
berühren. Alle Verbindungen bei ausgeschaltetem Verstärker herstellen. Risiko gefährlicher Spannung.
4. VORRANG KONTROLL KLEMMEN Kanal 1
-Priorität durch potentialfreien Kontakt
Mit dieser Klemme ist es möglich, die Priorität mit einem potentialfreien Kontakt (Öffner, Brücke geöffnet, Leitungsüberwachung
aktiv) ) auszulösen.( Priority-Programm Eingang aktiv, Programm-Eingang deaktiviert ).
5. PRIORITY MODE-SWITCH Kanal 1
Mit diesem Schalter bestimmen Sie die Vorrang-Funktion des Priorität-Eingangs zwischen VOICE-OVER Automatik und
Kontakt Vorrang-Funktion.
6. PRIORITY MODE-SWITCH MIC.-LINE Kanal 1
Mit diesem Schalter bestimmen Sie die Empfindlichkeit des Priorität-Eingangs zwischen Mikrofon und Line Pegel.
Achtung: Stellen Sie immer die richtige Eingangsempfindlichkeit ein sonst kann der Verstärker ein zu hohen Signal
( Stellung MIK.- Signal LINE) nicht richtig verarbeiten und wird das Signal wird verzert an die Lautsprecher Aus-
gänge wiedergegeben.
7. Ground Lift, Vorrang Eingang Kanal 1
8. VORRANG EINGANG Kanal 1
Trafosymmetrischer Audio-Eingang für Vorrang-Signaleinspeisung ( z.B. Notrufsignal / Notrufdurchsagen usw. ).
Empfindlichkeit des Vorrang-Eingangs MIK.- oder LINE ( MODE SWITCH ), Aktivierung durch VOICE-OVER oder Kontakt s.
Punkt 5 ( Wahl durch MODE-SWITCH ).
„ Copyright 2008, Phoenix Professional Audio GmbH
www.phoenix-pa.com / www.phoenix-audio.de /
Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber
2
3
3b
16
15
www.phoenix-audio24.de"
4 5 6 7 8 9 10 11 12
5b
7b
10b
12b
4b
6b
8b 9b
11b
13
17
