Inledning
Innehåll
Inledning - Användarbeskrivning - Viktigt - Garanti........................
Batteri-/Energivakt - Testprogram - Felkod.....................................
Automatsäkringsfunktioner............................................................
Elektronik plintar Maxi och Maxi XL............................................
Elektronik plintar Maxi XL HyCover.............................................
Produkt-Id.....................................................................................

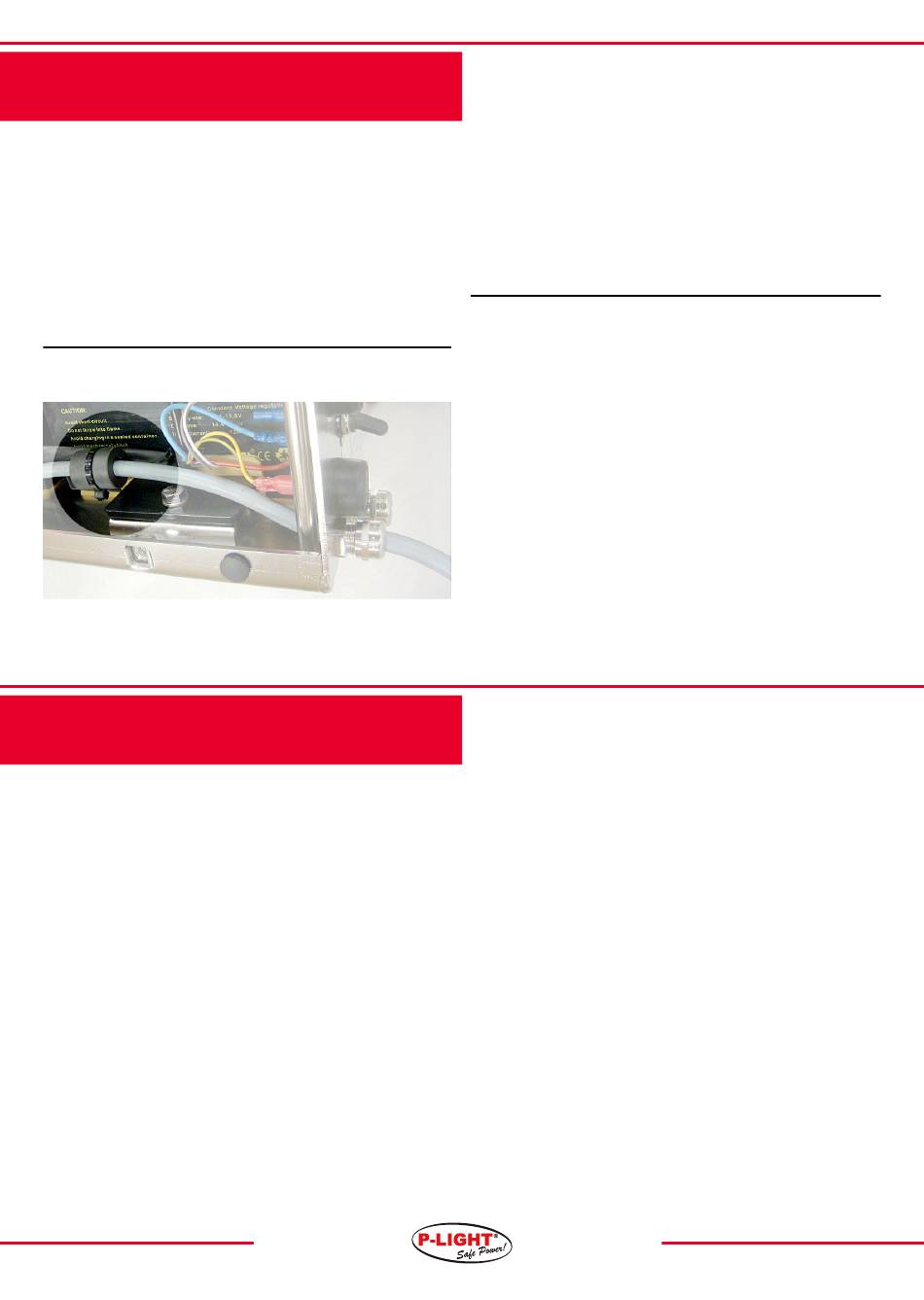

Montera ferritkärna!
VIKTIGT: P-LIGHT® är typgodkänd enligt ECE No. 10. För att detta
ska gälla måste inkomande kabel som kopplas till plint nr 3-7
monteras genom bipackad ferritkärna, se bild.
Viktigt!
Garanti och funktion!
- P-LIGHT lämnar 1 års produktgaranti. Vid garanti-
ärende skall InnoNets reklamationsrutiner följas.
- Garantin gäller endast när originalreservdelar och
originalbatterier används.
- Service och underhåll görs enligt bifogad Service
Manual.
Viktigt att tänka på vid montering av P-LIGHT
- Använd rätt dimension på kablage.
- All påkopplad utrustning ska kopplas enligt
anvisningar.
- Ingen utrustning får kopplas direkt på batterierna.
- Montera P-LIGHT lättåtkomlig för användning, service
och underhåll samt att kabeldragningen från lastbilen
till P-LIGHT blir så kort som möjligt.
2
Sida
4-5
6-7
28
www.p-light.com
Inledning
2 Tack för att du valt P-LIGHT från InnoNet AB. Vi hoppas att P-LIGHT
skall underlätta och effektivisera ert arbete och bidra till en bra
3
arbetsmiljö. Läs igenom hela bruksanvisningen innan ni monterar
3
och tar P-LIGHT i drift, detta gynnar både dig som användare och
tryggar funktionerna.
Användarbeskrivning
P-LIGHT är anpassad för helt separerade belysningskretsar, man
kopplar in släpets/trailerns 2 st belysningskretsar. Kretsarna är
frånskilda från varandra men styrs av tryckknapp 1 för ON och
OFF. När parkerings-/positionsbelysningen släcks (t ex när släpet/
trailern kopplas ifrån), aktiveras P-LIGHT så att man enkelt kan
tända och släcka påkopplad parkeringsbelysning med P-LIGHT. När
släpet åter kopplas till fordonet och fordonets belysning tänds,
tänds också automatiskt ordinarie parkerings-/positionsbelysning
på släpet. Samtidig börjar automatiskt den specialutvecklade
styrenheten att ladda upp P-LIGHT batterierna igen.
P-LIGHT har även "AUX"-utgång för t ex drift av radiostyrning eller
blixtljus.
P-LIGHT styrenhet förbrukar en mindre viloström (< 3mA) vilket gör
att batterierna ska vara fullt uppladdade innan längre avställning
av släpet/trailern sker. Vid mer än 1 månads avställning, ska
kabelsäkringen vid batterierna tas bort
- För att undvika galvanisk korrosion rekommenderas
varmförzinkat bultförband, 7 st M10.
- Kontrollera tätning i och dra åt M8 skruvarna till
locket för hand. Max 8-10 Nm för att inte skada
plastbricka och tätningslist.
- Kontrollera kabelgenomföringar så att de är åtdragna
och täta. Ej användna kabelgenomföringar skall vara
pluggade. T.ex plugg, bult eller liknande.
- Vid svetsning eller annan typ av arbete som kan
skada elektronik eller batterier, måste alltid dessa
kopplas ifrån innan arbete påbörjas!
Dokument och fakta finns på vår supporthemsida
support.p-light.com, den uppdateras kontinuerligt.
