10. SPANNUNGSSTEUERUNGSMODUS (VCO)
VCO steht für voltage-controlled oscillator. Bei einem spannungsgesteuerten Oszillator han-
delt es sich um einen elektrischen Oszillator, dessen Frequenz durch die Größe einer anlie-
genden Spannung verändert werden kann. Drücken Sie VCO und die Menütaste FUNC, um die
Funktionen Frequenzregelung, Amplitudenregelung und Einschaltdauerregelung auszuwäh-
len.
Drücken Sie die Menütaste SAVE, um die Parameter schnell in der Position M00 zu speichern.
VCO Kanal:
Sie können die Menütasten CH1/ CH2 oder den Drehknopf verwenden, um zwischen den Ka-
nälen zu wechseln.
VCO Modus:
Drücken Sie ▲ ▼, um den Cursor auf den VCO Modus zu setzen. Sie können zwischen dem li-
nearen und logarithmischen Modus wählen.

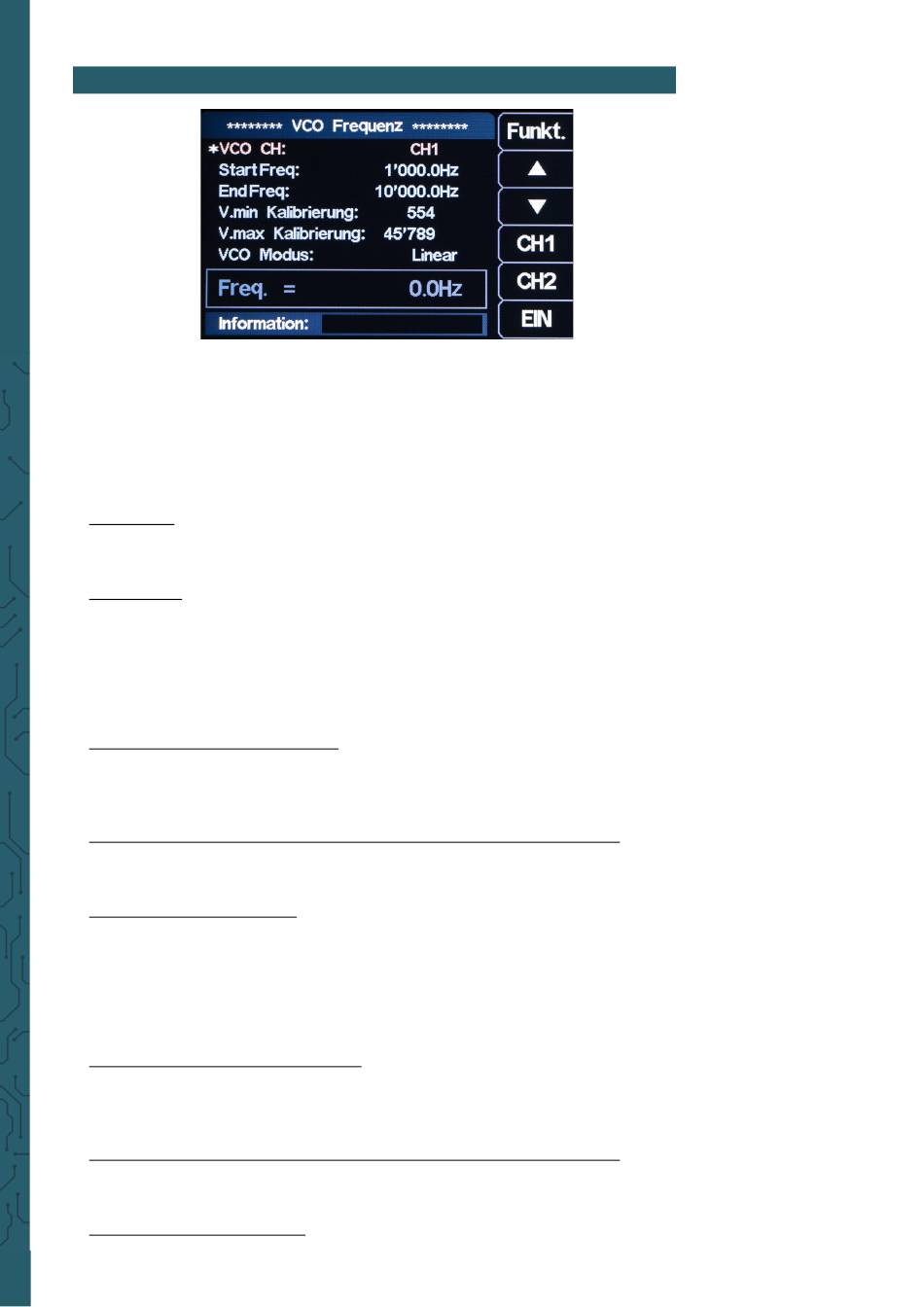

VCO Frequenz
Drücken Sie die Menütaste FUNC, um die Frequenzregelung auszuwählen. (V.Freq)
Startfrequenz und Endfrequenz:
Die Startfrequenz und die Endfrequenz sind die obere und untere Frequenzgrenze des
Fre-
quenzdurchlauf. Sie können beide mit den Richtungstasten und dem Drehknopf, oder der nu-
merischen Tastatur einstellen.
Minimalspannungskalibrierung und Maximalspannungskalibrierung:
Die Maximal- und Minimalwerte der externen Eingangssignalspannung können kalibriert wer-
den. Sie können beide mit der numerischen Tastatur einstellen.
VCO Frequenz einschalten:
Drücken Sie die Taste EIN, um die Funktion zu aktivieren. Die Frequenzänderung kann auf der
Anzeige beobachtet werden.
VCO Amplitude
Drücken Sie die Menütaste FUNC im Spannungssteuerungsmenü um die Amplitudensteue-
rung zu wählen. (V.Ampl)
Startamplitude und Endamplitude:
Die Startamplitude und die Endamplitude sind die obere und untere Amplitudengrenze des
Amplitudendurchlaufs. Sie können beide mit den Richtungstasten und dem Drehknopf, oder
der numerischen Tastatur eingestellen.
Minimalspannungskalibrierung und Maximalspannungskalibrierung:
Die Maximal- und Minimalwerte der externen Eingangssignalspannung können kalibriert wer-
den. Sie können beide mit der numerischen Tastatur einstellen.
VCO Amplitude einschalten:
Drücken Sie die Taste EIN, um die Funktion zu aktivieren. Die Amplitudenänderung kann auf
der Anzeige beobachtet werden.
