7. MODULATIONSMODUS

Der PSG9080 kann modulierte Wellenformen in Einzel- oder Doppelkanälen ausgeben. Bei der
Modulation wird die Information der Signalquelle verarbeitet und dem Träger hinzugefügt,
um ihn für die Kanalübertragung geeignet zu machen. Es ist die Technologie, die den Träger
mit dem Signal verändert. Die Trägerwelle kann Sinuswelle, Rechteckwelle, Pulswelle, Arbit-
rär-Welle (außer DC-Signal) sein. Die modulierte Welle kann von einer internen Modulations-
quelle oder einer externen Modulationsquelle stammen. Zu den von PSG9080 unterstützten
Modulationsarten gehören AM, FM, PM, ASK, PSK, FSK, Puls und Burst.

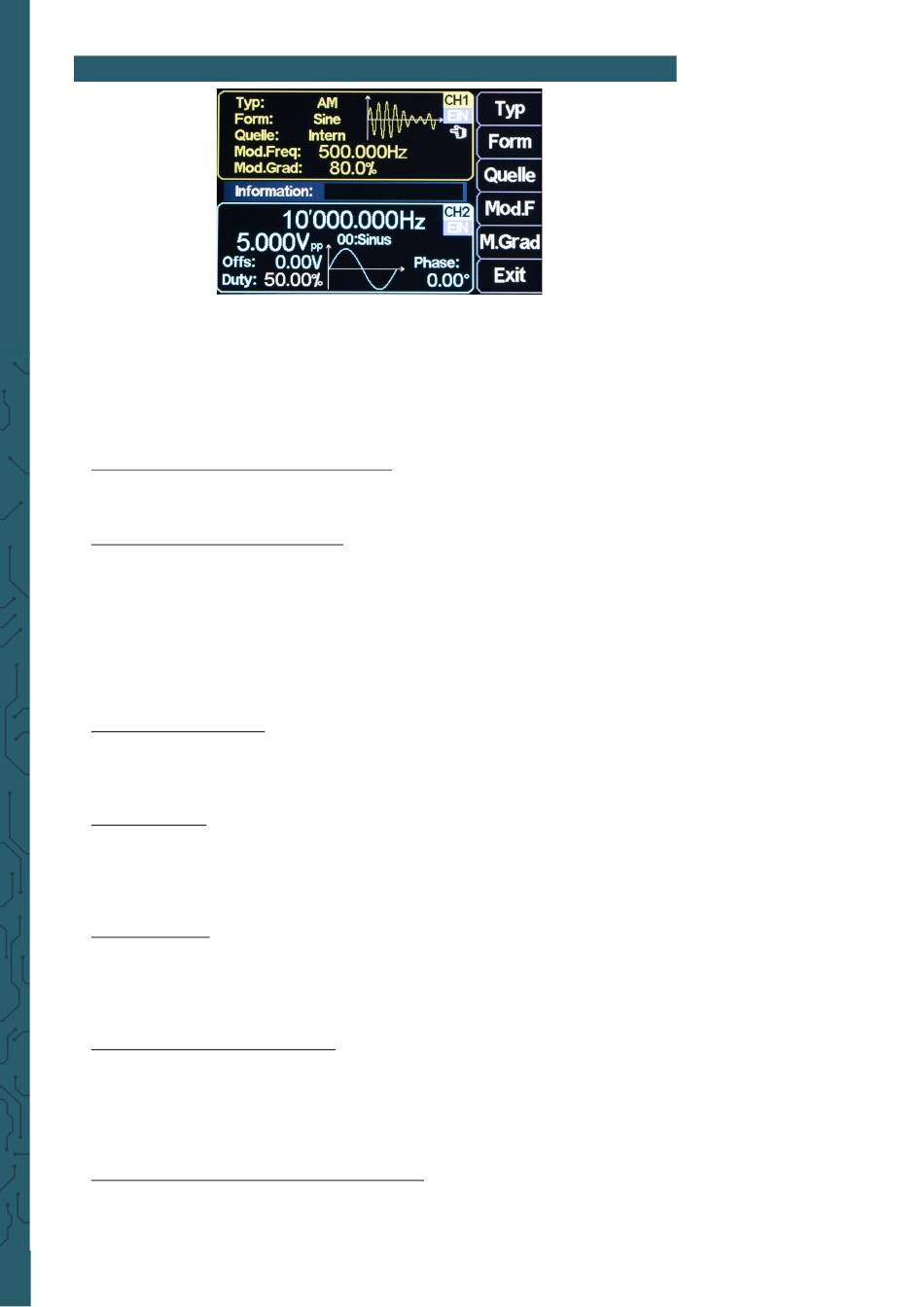

So wählen Sie den Modulationsmodus:
Drücken Sie MOD und dann auf → Typ nun können Sie mit den Menütasten oder dem Dreh-
knopf den gewünschten Modulationsmodus auswählen.
Trägerwellenformen auswählen:
Drücken Sie die Taste Form und wählen Sie mit dem Drehknopf die gewünschte Trägerwel-
lenform aus. Die verschiedenen Einstellungen mehrerer Parameter der Trägerwellenformen
(wie Frequenz, Amplitude, Offset usw.) beeinflussen die Ausgabe der modulierten Wellen-
form. Bei verschiedenen Trägerwellenformen ist auch der einstellbare Bereich der einzelnen
Parameter des Trägers unterschiedlich (in Bezug auf das Modell des von Ihnen verwendeten
Instruments und die gewählte Trägerwellenform, siehe "Spezifikationen" für Einzelheiten).
Zur Einstellmethode der Trägerparameter, lesen Sie bitte die entsprechende Einführung im
Abschnitt "Ausgangs-Grundwellenform".
Auswählen der Quelle:
Der PSG9080 kann Modulationswellenformen von internen oder externen Modulationsquellen
akzeptieren.
Drücken Sie Quelle, um "Interne" oder "Externe" Modulationsquelle auszuwählen.
Interne Quelle:
Nach Auswahl der internen Modulationsquelle drücken Sie die Menütaste Form, um Sinus-
welle, Rechteckwelle, Dreieckwelle, aufsteigend exponentielle, absteigend exponentielle Wel-
le oder eine beliebige Welle als Modulationsquelle auszuwählen. Die Voreinstellung ist Sinus-
welle.
Externe Quelle:
Wenn die externe Modulationsquelle ausgewählt ist, akzeptiert der Signalgenerator das exter-
ne Modulationssignal, das über den MOD-Anschluss an der Frontplatte eingegeben wird.
Der Frequenzbereich des externen Signals beträgt 0~20kHz, und der Amplitudenbereich ist
-5V~+5V.
Einstellen der Träger-Frequenz:
Nachdem Sie die Modulationsquelle "Intern" verwenden, drücken Sie die Menütaste Träg.F,
um die Trägerfrequenz einzustellen.
Verwenden Sie die numerische Tastatur oder die Richtungstasten und den Drehknopf, um
den gewünschten Frequenzwert einzugeben.
Der Frequenzbereich beträgt 0,001 Hz bis 1 MHz, und die Voreinstellung ist 500 Hz.
Einstellen der Modulationswellenfrequenz:
Nach Verwendung der "internen" Modulationsquelle drücken Sie die Menütaste Mod.F zur
Einstellung der Frequenz der modulierten Welle.
Verwenden Sie die numerische Tastatur oder die Richtungstasten und den Drehknopf, um
den gewünschten Frequenzwert einzugeben.
Der Modulationsfrequenzbereich reicht von 0,001 Hz bis 1 MHz, und die Voreinstellung ist 500
