Inhaltszusammenfassung für Joy-it PSG 9080

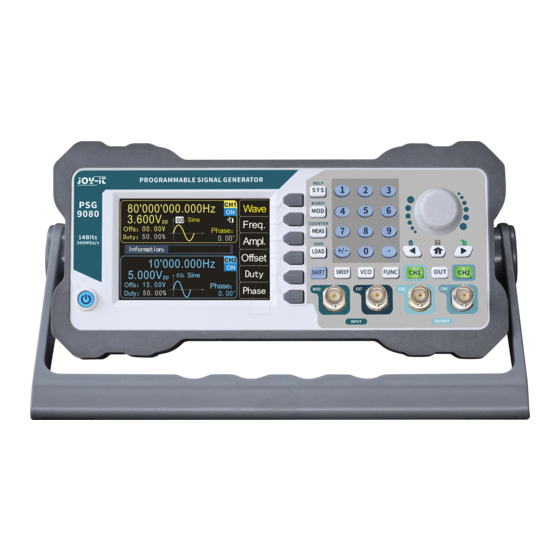

- Seite 1 PSG 9080 Programmierbarer Signalgenerator www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 2: Inhaltsverzeichnis
Die Tastenanordnung und das 3,5"-Farb-LCD sind intuitiv und einfach zu bedienen. Sie können mehrere Einstellungen in Gruppen speichern, sodass Sie sie diese schnell laden können. Das Menü kann auf Deutsch, Englisch und Französisch eingestellt werden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 3: Sicherheitshinweise
Lüftungsschlitze und führen Sie keine Gegenstände ein. Überprüfen Sie das Gerät beim ersten Auspacken und vor dem Betrieb. Sollten Schäden am Gerät zusehen sein, wenden Sie sich bitte an Ihren Lieferanten oder direkt an uns. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 4: Übersicht Vorderseite Und Rückseite
③ ② Ziffer Beschreibung Ziffer Beschreibung Ein-Aus-Schalter Drehknopf Signaleingänge Numerische Tastatur Signalausgänge Funktionstasten Kanalsteuerungstasten Menütasten Richtungstasten, Hometaste LCD Bildschirm Ziffer Beschreibung Ziffer Beschreibung SYNC Anschlüsse AC Stromanschluss TTL-Anschluss Ein-Aus-Schalter USB Schnittstelle Ventilationslöcher DC Stromanschluss Gehäuse-Masseanschluss www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 5: Funktionstasten
VCO: Die VCO-Taste wird genutzt, um zwischen dem Hauptmenü und dem Span- • nungssteuerungsmenü zu wechseln. - Drücken Sie VCO, um das Spannungssteuerungsmenü aufzurufen und drücken Sie die Menütaste Funkt., um zwischen den Funktionen Frequenzsteuerung, Amplitu- densteuerung und Einschaltdauersteuerung umzuschalten. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 6 Menütaste Modus, um zwischen dem Normalmodus und dem Debugmodus umzu- schalten. Taste: Die Home-Taste. • - Drücken Sie die Taste, um zum Standardbildschirm zurück zukehren. -Drücken und halten Sie die Taste, um die Daten schnell auf der M00-Position zu speichern. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 7: Bildschirmübersicht
Mit dem numerischen Tastenfeld können sie ebenfalls die Phasenverschiebung einstellen. 5.: Die Wellenformanzeige zeigt die aktuell eingestellte Wellenform des Kanals an. Durch drücken der Menütaste Form, können Sie mit dem Drehknopf oder dem numerischen www.joy-it.net Tastenfeld die Wellenform ändern. Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 8: Grundlegende Erste Schritte
Einstellen der Systemsprache: Nach der Anzeige des Startbildschirms, können Sie die Sprache einstellen. Drücken Sie die ent- sprechende Menütaste, um die gewünschte Sprache auszuwählen. Beim nächsten Start wer- den Sie die Sprache nicht erneut einstellen müssen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 9 Ziffer auszuwählen, und drehen Sie dann den Drehknopf, um den Wert zu ändern und die Frequenz auf die gewünschte Frequenz einzustellen; der Fre- quenzbereich beträgt 0~80MHz. Die Menütaste Freq. erneut drücken, um die Frequenzeinheit auszuwählen: MHz, KHz, Hz, mHz, μHz. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 10 Zifferntasten eingeben und dann die Tasten SHIFT + LOAD drücken, um insgesamt 100 Speicherplätze 00-99 zu speichern. Geben Sie die gewünschte Position über die Zifferntasten ein, und drücken Sie dann die Taste LOAD, um die Parameter der Speicherposition zu laden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 11: Modulationsmodus
Einstellung der Frequenz der modulierten Welle. Verwenden Sie die numerische Tastatur oder die Richtungstasten und den Drehknopf, um den gewünschten Frequenzwert einzugeben. Der Modulationsfrequenzbereich reicht von 0,001 Hz bis 1 MHz, und die Voreinstellung ist 500 www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 12 "Positive Polarität" oder "Negative Polarität" gesteuert wird. Einstellen der Hop-Frequenz: Drücken Sie die Menütaste Hop.F, um die Hopfrequenz einzustellen. Verwenden Sie die numerische Tastatur oder die Richtungstasten und den Drehknopf, um den gewünschten Frequenzwert einzugeben. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 13 Drücken Sie die Knopf: Einzelausgabe kann durch Drücken der Menütaste Trig. erreicht wer- den. Menütaste Int.: Interner Auslöser: Das Signal kann über den CH2-Kanal des Signalgenerators ausgegeben werden. Menütaste Ext.AC: Externer Wechselstrom-Signal-Auslöser Menütaste Ext. DC: Externer Gleichstrom-Signal-Auslöser www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 14: Messmodus
Drücken Sie ▲ ▼, um den Cursor auf den Messmodus zu setzen, und verwenden Sie den Drehknopf, um den Messmodus umzuschalten (niedrige Frequenz <2kHz oder hohe Frequenz >2kHz). Messparameter: Frequenz, Periode, positive Pulsbreite, negative Pulsbreite, Einschaltdauer. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 15: Sweep-Modus
Auswahl stehen: Steigend, Fallend und Steigend & Fallend. Sweep-Modus: Drücken Sie ▲ ▼, um den Cursor auf den Sweep-Modus zu setzen, hier können Sie zwischen linearem und logarithmischem Modus wählen. Sweep-Kanal Wechseln Sie den Kanal durch Drücken der Menütasten CH1 oder CH2. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 16 Einschaltdauer des Einschaltdauerdurchlaufs. Sie können beide mit den Richtungstasten und dem Drehknopf, oder der numerischen Tastatur einstellen. Einschaltdauer einschalten: Drücken Sie die Taste EIN, um den Einschaltdauerdurchlauf zu starten. Die Einschaltdauerver- änderung kann auf der Anzeige beobachtet werden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 17: Spannungssteuerungsmodus (Vco)
Die Maximal- und Minimalwerte der externen Eingangssignalspannung können kalibriert wer- den. Sie können beide mit der numerischen Tastatur einstellen. VCO Amplitude einschalten: Drücken Sie die Taste EIN, um die Funktion zu aktivieren. Die Amplitudenänderung kann auf der Anzeige beobachtet werden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 18: Programmiermodus
Die Nummer 00 kennzeichnet eine Anweisung, es gibt insgesamt 00-99 Sätze von Anweisungen. Lade M00 gibt den Ort an, an dem der Parameter gespeichert ist. Zeit Die Zeit 00S gibt die aktuelle Laufzeit der Anweisung an. Zeit: 00:00:00:00:00/00:00:00:00 gibt die aktuelle Laufzeit/Gesamt-Laufzeit an. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 19: Systemeinstellungen
Wir empfehlen die Lademethode auf Auto zu stellen. Informationen zum System: Drücken Sie die Taste über, um das Produktmodell, die Hardware-Version, die Software- Version, die FPGA-Version, die offizielle Website und den offiziellen QR-Code dieses Instru- ments anzuzeigen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 20 Wenn die Ausgangsamplitude der CH1/CH2-Kanal-Wellenform geringfügig von der gemesse- nen Amplitude abweicht, können Sie den Wert der CH1/CH2-Amplituden-Feinabstimmung än- dern und eine Kalibrierung durchführen, um genaue Amplituden zu erhalten. Der Standard- wert für die CH1/CH2-Amplituden-Feinabstimmung beträgt 50. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 21: Störungsbehebung
Taste, um die Signalausgabe einzuschalten. Drücken Sie nach Abschluss der obigen Prüfungen die Power-Taste und starten Sie das Gerät neu. Wenn es immer noch nicht richtig funktioniert, wenden Sie sich bitte an uns. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 22: Sonstige Informationen
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
