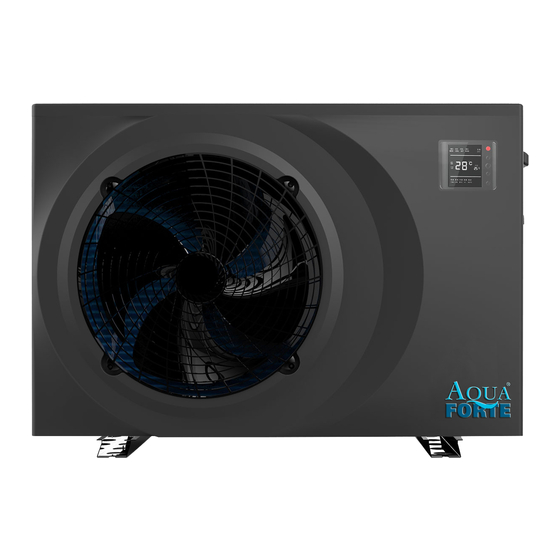

- Seite 1 FULL DC INVERTER POOL WÄRMEPUMPE BENUTZERHANDBUCH Lesen Sie dieses Handbuch vor dem Gebrauch sorgfältig durch und bewahren Sie es an einem sicheren Ort auf.
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort ................................3 Sicherheitsvorschriften ........................... 3 Warnung ................................. 3 Achtung ................................4 Sicherheit ................................ 4 Über Ihre Wärmepumpe ..........................5 Transport ................................ 5 Zubehör ................................5 Merkmale................................ 7 Bedienung und Arbeitsweise .......................... 7 Einführung der verschiedenen Modi ......................7 Technische Parameter ............................ -
Seite 3: Vorwort
Vorwort Zunächst möchten wir uns bei Ihnen bedanken, dass Sie sich für unsere Inverter Pool Wärmepumpe entschieden haben. Diese Wärmepumpe ist für einen energieeffizienten Betrieb ausgelegt. Es ist die ideale Lösung einer umweltfreundlichen Poolbeheizung. Wir wünschen Ihnen viel Freude mit unserer Wärmepumpe. Sicherheitsvorschriften Wichtige Sicherheitshinweise finden Sie in dieser Anleitung und an Ihrer Wärmepumpe. -
Seite 4: Achtung
Achtung a. Lesen Sie die folgenden Anweisungen für Installation, Betrieb und Wartung sorgfältig. b. Die Installation darf nur von Fachpersonal in Übereinstimmung mit diesem Handbuch durchgeführt werden. c. Nach der Installation muss eine Dichtheitsprüfung durchgeführt werden. d. Verwenden Sie keine anderen Methoden zur Beschleunigung des Abtauvorgangs oder zur Reinigung der gefrorenen Teile als die vom Hersteller empfohlenen. -
Seite 5: Über Ihre Wärmepumpe
Über Ihre Wärmepumpe Transport a. Immer aufrecht transportieren. b. Nicht an den Kupplungen anheben. (dadurch kann der Titan-Wärmetauscher beschädigt werden.) Zubehör Kupplungen Anschluss des Kondensatorablauf:... -
Seite 7: Merkmale
Merkmale a. DC-Twin-rotary-Inverter Kompressor von Mitsubishi b. DC bürstenloser Ventilationsmotor c. EEV-Technik d. Schneller Rücklauf der Abtauung mit dem Sanhua 4-Wege-Ventil e. Hocheffizienter Wärmetauscher aus Titan Feinfühlige und genaue Temperaturregelung und Wassertemperaturanzeige g. Hocher Schutz vor Überdruck h. Voller Schutz für die elektrische Anlage Bedienung und Arbeitsweise Stellen Sie die Wassertemperatur effizient und sparsam ein. -
Seite 8: Technische Parameter
Technische Parameter Model SC981 SC982 SC983 SC984 SC985 Umgebungstemperatur: 27°C/24.3°C; Wassertemperatur: 26°C/28°C. Heizleistung (kW) 1.5~5.5 1.5~7.2 1.8~9.5 2.8~11.5 3.5~15.3 4.35~18 Leistungsaufnahme (kW) 6.55~14.4 6.43~14.2 6.5~14.5 6.4~14.5 6.35~14.4 6.36~14.2 Heizleistung 11.5 15.3 (kW) Boost mode 6.55 6.43 6.35 6.36 Heizleistung 11.55 (kW) Smart mode 7.41... -
Seite 9: Bemerkungen
Empfohlene Poolgröße Kühlmittel Kompressor MITSUBISHI ELECTRIC ( DC inverter) Luftseitiger Wärmetauscher “Hydrophilic fin” wisselaar Wasserseitiger Wärmetauscher “Titanium tube” wisselaar Wasserdurchfluss Std) LxBxH (mm) Eingang (mm) Wasseranschluss Ausgang (mm) Nettogewicht (kg) Schallpegel dB(A) 37~47 38~48 39~49 41~51 42~52 43~53 Bemerkungen Diese Wärmepumpe kann bei Lufttemperaturen zwischen - normal arbeiten, außerhalb dieses Bereichs ist die Effizienz nicht garantiert. -
Seite 10: Maße
Maße Model SC981 SC982 SC983 SC984 SC985 Die oben genannten Informationen können ohne vorherige Ankündigung geändert werden. Hinweis: Die obige Abbildung zeigt das Spezifikationsdiagramm der Schwimmbadwärmepumpe, passend zur Installation und technischen Auslegung. Das Produkt kann von Zeit zu Zeit ohne vorherige Ankündigung zur Verbesserung geändert werden. -
Seite 11: Installationsanleitung
Installationsanleitung Installation Nur Fachleute dürfen die Wärmepumpe installieren. Die Benutzer sind nicht qualifiziert, die Wärmepumpe selbst zu installieren. Dies liegt daran, dass die Wärmepumpe beschädigt werden kann, was ein Risiko für die Sicherheit der Benutzer darstellt. Standort und Wasseranschluss. Die Inverter-Wärmepumpe muss an einem gut belüfteten Ort installiert werden. an Halterungen befestigt werden. -
Seite 12: Stromanschluss
Die Einlass- und Auslasskupplungen können das Gewicht eines flexiblen Poolschlauchs nicht tragen. Die Wärmepumpe muss daher mit geraden (PVC Rohr) Leitungen angeschlossen werden! Stromanschluss a. Schließen Sie die Wärmepumpe an die richtige Spannungsversorgung an, die Spannung muss der Nennspannung der Produkte entsprechen. b. -
Seite 13: Elektrische Verkabelung
Spannung: 230V 50Hz ACHTUNG: 1) Gerät muss direkt angeschlossen werden. Ein Stecker ist nicht zulässig. 2) Die Wärmepumpe muss ordnungsgemäß geerdet werden Sichern des Geräts und Kabelspezifikationen Model SC980 SC981 SC982 SC983 SC984 SC985 Max. Strom 5,95 7,32 7,95... - Seite 14 Hinweis: Das Signalkabel kann auf maximal...
-
Seite 15: Betriebsanleitung
Betriebsanleitung Wichtige Funktionen Symbol Name Symbol Name Symbol Name Heizmodus An/Aus Silent Mode oder Abtauen Kühl Modus Smart Mode Key lock Boost Mode Down Fehler Timer Mode Wi-Fi/WLAN Wi-Fi/WLAN... -
Seite 16: Bedieninganleitung
Bedienungsanleitung Aktion Arbeitsweise Drücken Sie 3 Sekunden auf die " " und " " Tasten gleichzeitig, um Entsperren das Bedienfeld zu sperren oder entsperren. An/Aus Drücken Sie " " um die WP aus oder ein zu schalten. Drücken Sie " "... - Seite 17 Aktion Arbeitsweise Drücken Sie 3 Sek. auf " " um in die Timerfunktion zu gelangen. Die Uhr bei "Timing on 1" blinkt. Mit " " oder " " können Sie die Zeit selektieren. Bei längerem halten der Tasten läuft die Zeit schneller. Wenn Sie die Stunden eingestellt haben, gehen Sie mit "...
-
Seite 18: Wi-Fi /Wlan
Wi-Fi /WLAN Drücken Sie auf " " und " " für 3 Sekunden gleichzeitig um in die Netzwerk Einstellungen zu gelangen. Das Zeichen " " wird für 3 Sekunden schnell blinken, und danach langsam blinken. App Download suchen Sie folgende App "Smart Life" und laden Sie diese herunter. App/Software starten: Klicken Sie nach der Installation auf das Desktop-Symbol, um die Software "Smart Life"... - Seite 19 Wenn Sie sich registrieren möchten, folgen Sie den Anweisungen auf dem Bildschirm. Folgen Sie den Anweisungen, um die Registrierung abschließen Benutzeranmeldung: Wenn die Registrierung erfolgreich war, springt die Software zum Anmeldebildschirm wo Sie sich nun anmelden können. Geben Sie einen Nutzernamen ein Wählen Sie ein Passwort Einloggen bestätigen...
- Seite 20 Mobiltelefone müssen zuerst mit dem W-Fi-Netzwerk verbunden werden. Offenes "WLAN" Connect Wi-Fi “internal” Dieses Wi-Fi ist nicht das Wi-Fi im Modul, sondern das Wi-Fi, das mit dem Internet verbunden werden kann. Nachdem sich der Benutzer an der Software angemeldet hat, wird das Gerät verbunden. Klicken Sie auf die obere rechte Ecke, um ein Gerät zu verbinden oder hinzuzufügen .
- Seite 21 Gehen Sie zum rechten Menü Wenn Sie den Gerätetyp ausgewählt haben, gehen Sie zu "Geräteschnittstelle hinzufügen". Halten Sie gleichzeitig " " und " " an der Wärmepumpe gedrückt...
- Seite 22 Geben Sie das Wi-Fi-Passwort ein Klicken Sie unten auf Bestätigen Verbinden Sie das Gerät mit dem Wi-Fi-Hotspot...
- Seite 23 Klicken Sie hier um zum Wi-Fi-Menü zu gelangen, wählen Sie den Wi-Fi- Namen: SmartLife-xxxx Wählen Sie das Wi-Fi aus und stellen Sie eine Verbindung her, kehren Sie zum App-Menü zurück und starten Sie das Netzwerk. Warten Sie, bis die Verbindung hergestellt ist.
- Seite 24 Nach dem erfolgreichen Hinzufügen wird die Verbindung angezeigt. Klicken Sie hier, um die Parameter zu sehen. Stellen Sie die Temperatur ein, indem Sie den Punkt verschieben. Timer-Einstellungen. Auswahl der Betriebsart des Sie können den Timer ein- Geräts oder ausschalten Steuerung des Umschalters...
-
Seite 25: Testen
Testen Prüfen Sie die Wärmepumpe vor dem Gebrauch a. Der Ventilator muss sich frei und einwandfrei drehen können und darf nicht behindert werden. b. Es ist verboten, die Kühlleitung oder Komponenten in einer korrosiven Umgebung zu installieren. c. Überprüfen Sie die elektrische Verkabelung gemäß des elektrischen Schaltplans und der Masseverbindung. -
Seite 26: Wartung
Prüfen Sie nach dem Starten der Wärmepumpe kurz, ob keine ungewohnten Geräusche zu hören sind. Wartung Schalten Sie die Wärmepumpe zur Wartung und Reinigung immer aus. In der Wintersaison, wenn Sie nicht schwimmen: a. Schalten Sie den Dampf ab, um Schäden an der Wärmepumpe zu vermeiden. b. -
Seite 27: Fehlerbehebung Und Problembehandlung
Fehlerbehebung und Problembehandlung Reparaturanleitung --------------------------------------------------------------------------------------------------------------------- Warnung: a. Wenn eine Reparatur erforderlich ist, wenden Sie sich an Ihren Fachhändler. b. Anforderungen an das Servicepersonal: c. Jede Person, die mit dem Arbeiten am Wärmepumpenkreislauf befasst ist, muss im Besitz eines gültigen Zertifikats einer anerkannten Begutachtungsstelle sein und darf das Arbeiten an Wärmepumpen gemäß... -
Seite 28: Fehlersuche & Codes
Fehlersuche & Codes -------------------------------------------------------------------------------------------------------------------------------- Störung Ursache Lösung 1. Warten auf die 1. Stromausfall Wiederherstellung der 2. Netzschalter ist nicht angeschlossen Stromversorgung Wärmepumpe läuft 3. Die Sicherung am Netzschalter ist 2. Schließen Sie den Strom an nicht durchgebrannt 3. Ersetzen Sie die Sicherung 4. -
Seite 29: Schutz & Fehler Code
Schutz & Fehler Code -------------------------------------------------------------------------------------------------------------------------------- Code Bedeutung Beschreibung Fehlerbehebung Lassen Sie das Probleme mit dem IPM- IPM Stromspitzen Invertermodul Modulen austauschen Abnormale Ersetzen des Defekter Kompressor Drucksynchronisation Kompressors Reserverung Phasenverlust am Kompressoranschluss Prüfen Sie den Ausgang des unterbrochen, schlechter Kompressorkreislauf Kompressors Kontakt Überprüfen Sie die... -
Seite 30: Explosionszeichnung
Kompressorstrom ist zu Spannungsspitze im groß, Treiber und Tauschen Sie das Kompressor Kompressor passen nicht Invertermodul aus zusammen. Temperatur des PFC- Temperatur des PFC- Prüfen Sie das PFC- Moduls ist zu hoch Moduls ist zu hoch Modul Explosionszeichnung -------------------------------------------------------------------------------------------------------------------------------- Frontplatte Titanium Wäremtauscher Obere Abdeckung 2 Abdeckung Ventilator...
